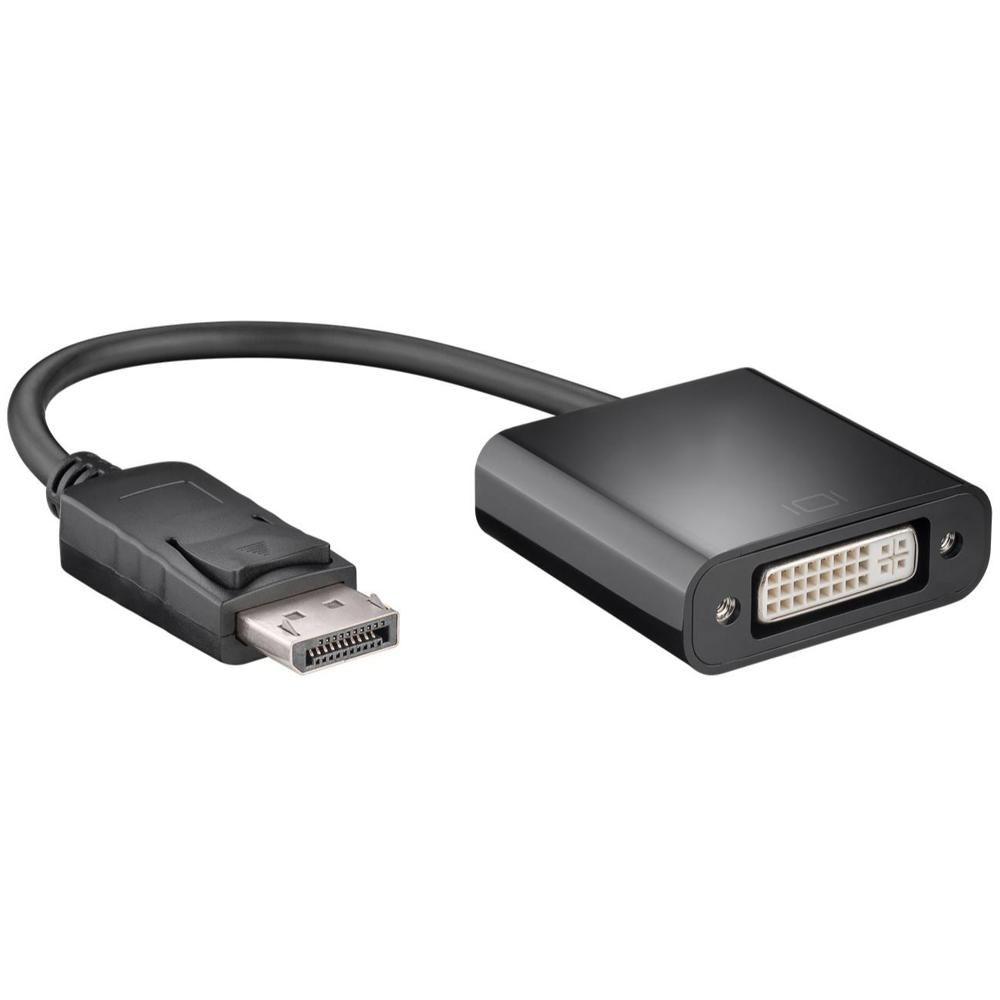

DisplayPort til DVI-I adapter

Denne DisplayPort til DVI adapter bruges til at forbinde en enhed med DisplayPort-forbindelse med en DVI-skærm, såsom en skærm eller projektor.
Adapteren har en DisplayPort han-forbindelse og en DVI-I hun-forbindelse (Dual Link kabinet).
På trods af den fysiske DVI-I Dual Link-forbindelse sendes kun et digitalt DVI-D Single Link-signal igennem. Analoge signaler (VGA) understøttes ikke.
Adapteren fungerer som passiv konvertering (DP++) og er kun egnet til enheder med DisplayPort++ understøttelse.
Signalretningen er DisplayPort (kilde) til DVI (skærm) og ikke omvendt.
Den maksimale opløsning er 1920 x 1080 @ 60 Hz.
Adapteren er velegnet til at tilslutte eksisterende DVI-skærme til moderne systemer med DisplayPort-udgang.

Specifikationer
Mærke: ALLTEQ
Produkttype: DisplayPort til DVI adapter
Forbindelse 1: DisplayPort han
Forbindelse 2: DVI-I hun (Dual Link kabinet)
Faktisk signaltyper: DVI-D Single Link digital
Analogt signal: nej
Signalretning: DisplayPort til DVI
Konverteringstype: passiv (DP++)
DisplayPort version: 1.2
Maksimal opløsning: 1920 x 1080 @ 60 Hz
AWG: 30
Længde: 0,2 meter
Certificeringer: CE, WEEE

Brugte termer
DisplayPort: en digital video-interface til tilslutning af computere til skærme.
DisplayPort++ (DP++): en DisplayPort-forbindelse, der også kan sende DVI- og HDMI-signaler, hvilket muliggør brug af passive adaptere uden aktiv konverter.
Passiv adapter: en adapter uden aktiv elektronik, der bruger kildens signaltilslutning.
DVI-D: en digital video-interface udelukkende til digitale signaler.
DVI-I: en stikform, der kan kombinere digital og analog, men hvor begge signaler ikke altid er til stede.
Single Link: en konfiguration egnet til opløsninger op til ca. 1920 x 1200.
Dual Link: et stik med ekstra pins til højere båndbredde, men ikke aktivt med passive adaptere.
Opløsning: antallet af pixels vist på en skærm.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genanvendelse af elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digital.
DVI-I: digital + analog (hvis kablet).
DVI-A: kun analog.
Single Link: op til ca. 1920 x 1200.
Dual Link: højere båndbredde til højere opløsninger.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
