Digitalt koaksialkabel

Hvad er et digitaliseret lydsignal?

Meget video og lyd tilbydes digitalt via f.eks. dvd, Blu-ray disc eller streamingtjenester over internettet. Et digitalt signal har nogle vigtige fordele i forhold til et analogt signal. Det er meget mindre følsomt over for ydre påvirkninger og lider kun lidt under signaldæmpning i kabler. Hvis signalniveauet forbliver over en vis tærskel, afkodes det digitale video- eller lydsignal fejlfrit af modtagerenheden. Til transmission af digitale videosignaler med tilhørende lyd er HDMI den mest kendte forbindelsesstandard. Til overførsel af digitale lydsignaler er S/PDIF [Philips Sony Digital Interface] den mest udbredte forbindelsesstandard i forbrugerlydverdenen. Den kan bruges til at overføre et ukomprimeret stereolydsignal eller komprimeret 5.1/7.1-surroundsound. Det gør S/PDIF velegnet til at overføre et digitalt stereosignal af høj kvalitet fra cd og dvd, men også velegnet til at overføre surround sound-lydsignalet fra en film til en hjemmebiograf. Det har gjort det til en bredt accepteret og udbredt digital lydforbindelse.

To typer af digitale lydforbindelser

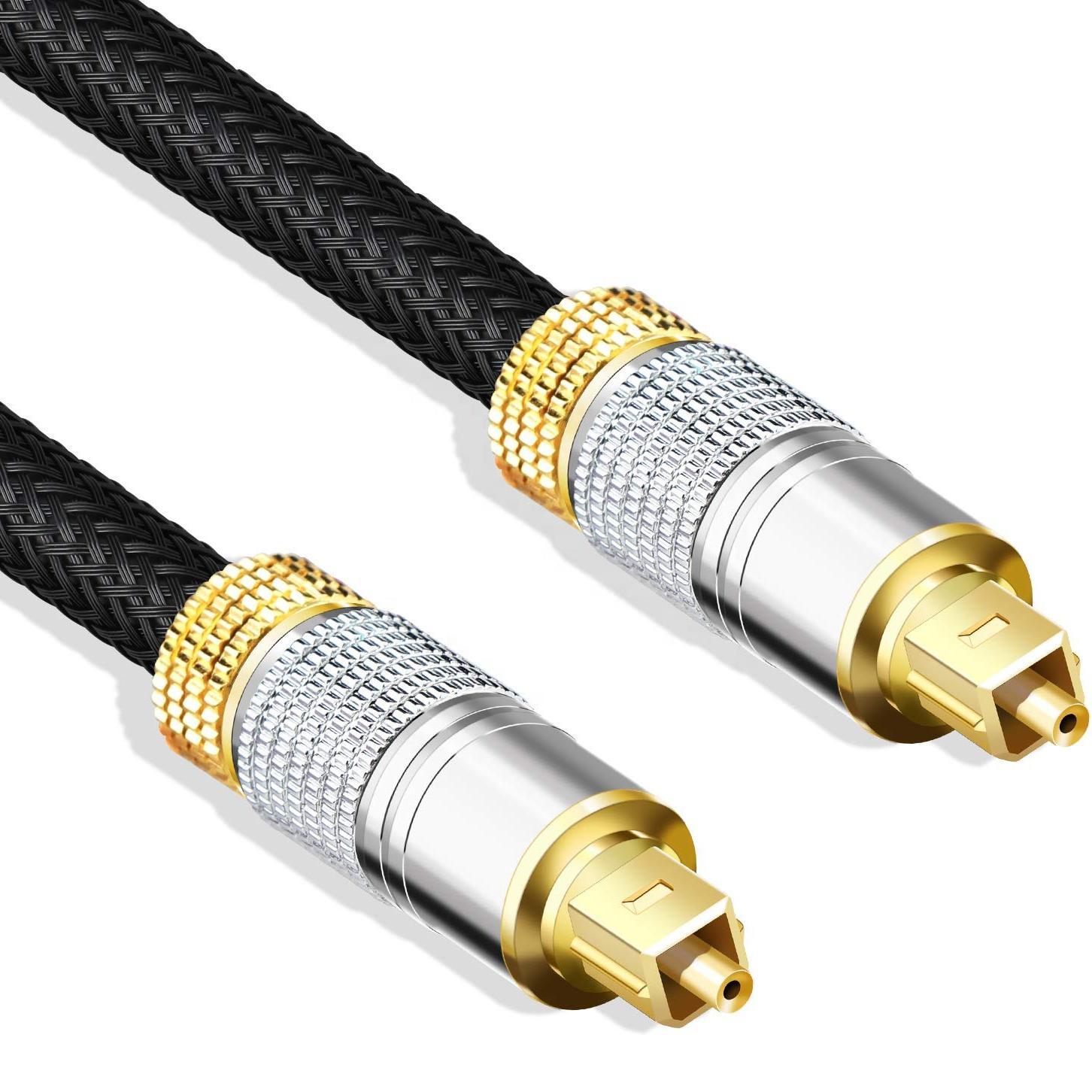

S/PDIF understøtter to typer forbindelser: den elektriske forbindelse og den optiske forbindelse. En fordel ved den elektriske forbindelse er, at den holder udstyrsomkostningerne nede. Det digitale signal findes allerede inde i en enhed og skal kun bufres, før det sendes ud. Den elektriske S/PDIF-forbindelse bruger det tulipanstik, der ofte bruges i lydverdenen. Når man bruger den elektriske forbindelse, er det vigtigt at bemærke, at et standard lydtulipankabel ikke er tilstrækkeligt til signaloverførsel. Med et normalt lydsignal går signalets frekvensområde fra ca. 20 Hz [Hertz] til ca. 20 KHz [kilohertz]. Et sådant signal kan sendes via et korrekt afskærmet kabel uden hørbar forringelse af signalet. Det digitale S/PDIF-lydsignal har en bithastighed på flere megabit pr. sekund [Mb/s]. Transport af dette signal kræver en meget højere båndbredde end et analogt lydsignal.

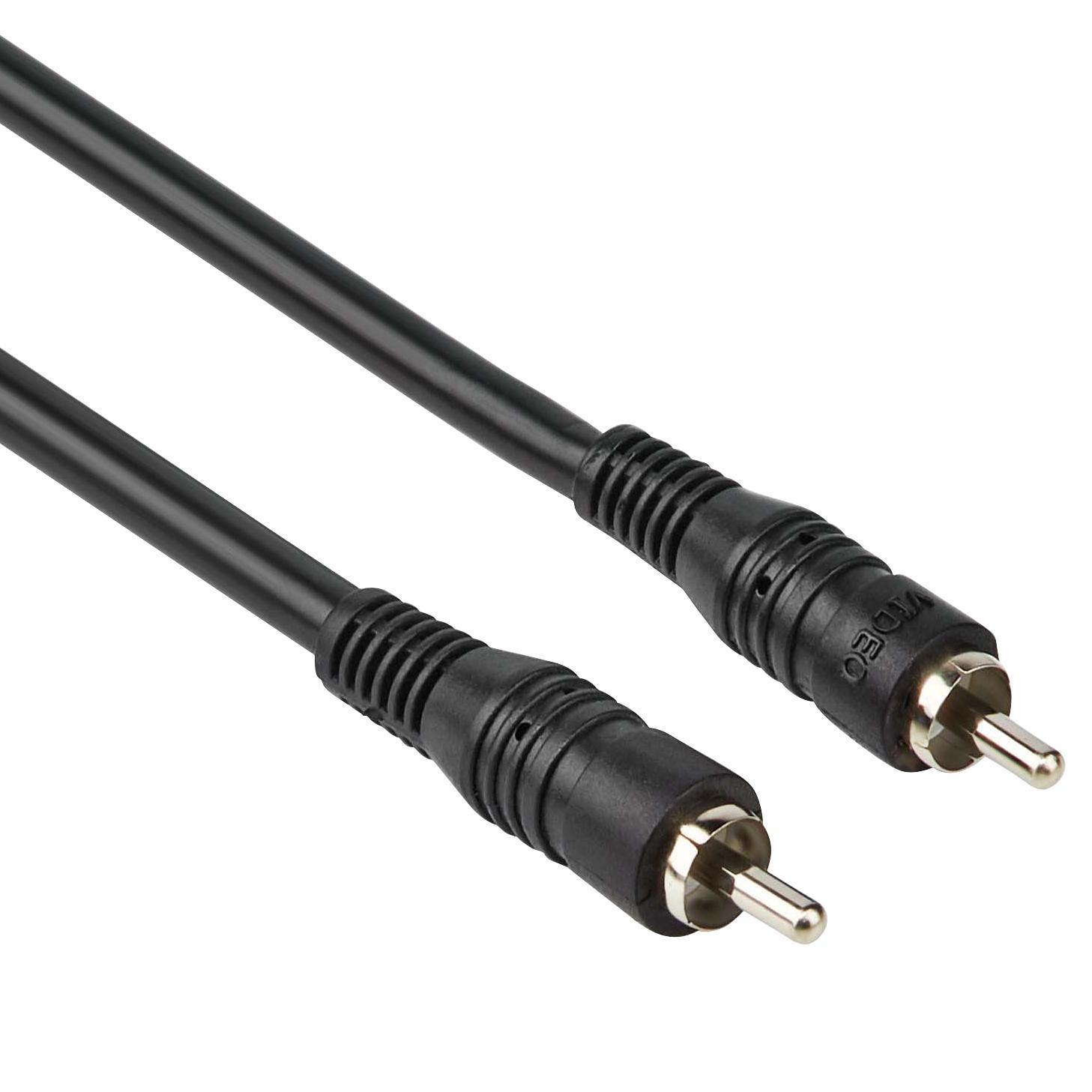

Hvad er et digitalt koaksialkabel?

Da et digitaliseret lydsignal har en bithastighed på flere Mb/s, kræver det kabler med tilstrækkelig båndbredde, så det digitale signal når frem til modtageren uden større forvrængning. I teorien bør kablernes båndbredde være mindst dobbelt så stor som bithastigheden pr. sekund i Hz. I praksis bruger man mindst tre gange, men jo højere båndbredde kablerne har, jo lettere har modtageren ved at genkende det digitale signal. Et standard lydkabel har ikke tilstrækkelig båndbredde, og derfor bruges et koaksialkabel til S/PDIF. Et almindeligt kommercielt koaksialkabel har en båndbredde på nogle få hundrede megahertz, hvilket gør det til et fremragende transportmedie for et elektrisk signal. Digitale signaler med en frekvens på nogle få megahertz opfører sig som højfrekvente signaler og skaber et fast forhold mellem spænding og strøm. Forholdet kaldes impedans og afhænger af kablets konstruktion. Til at transportere et elektrisk S/PDIF-signal bruges et koaksialkabel med en impedans på 75 ohm. Tulipanstikket, som er velkendt i lydverdenen, er valgt som forbindelse.

Det rigtige kabel

Når du bestiller et digitalt koaksialkabel, er det vigtigt at vide, at du bestiller et ægte koaksialkabel og ikke et afskærmet analogt lydkabel. Et digitalt koaksialkabel kan kendes på dets kabeltykkelse. Det er cirka dobbelt så tykt som et standard tulipan-lydkabel. Fordi det digitale lydsignal indeholder begge stereokanaler eller, i tilfælde af surround sound, alle surroundkanaler, behøver man også kun ét digitalt koaksialkabel for at tilslutte et digitalt lydsignal. Det er i modsætning til det almindelige stereosignal, hvor begge kanaler har deres egen forbindelse. For at sikre, at det digitale signal forbliver pænt indkapslet i kablet, så det ikke forårsager interferens i andre kabler eller udstyr, vælger man i et digitalt koaksialkabel ofte at bruge et kabel med dobbelt afskærmning. Her består den første afskærmning ofte af aluminiumsfolie og den anden af en flettet kobberskærm. Af hensyn til signaloverførslen er det vigtigt, at du ikke selv klipper, forkorter eller forlænger kablet. Mål derfor først, hvilken længde du har brug for, og bestil derefter et kabel i en passende længde.
