Fiberoptisk konverter

Hvad er en fiberkonverter, og hvornår har du brug for en?

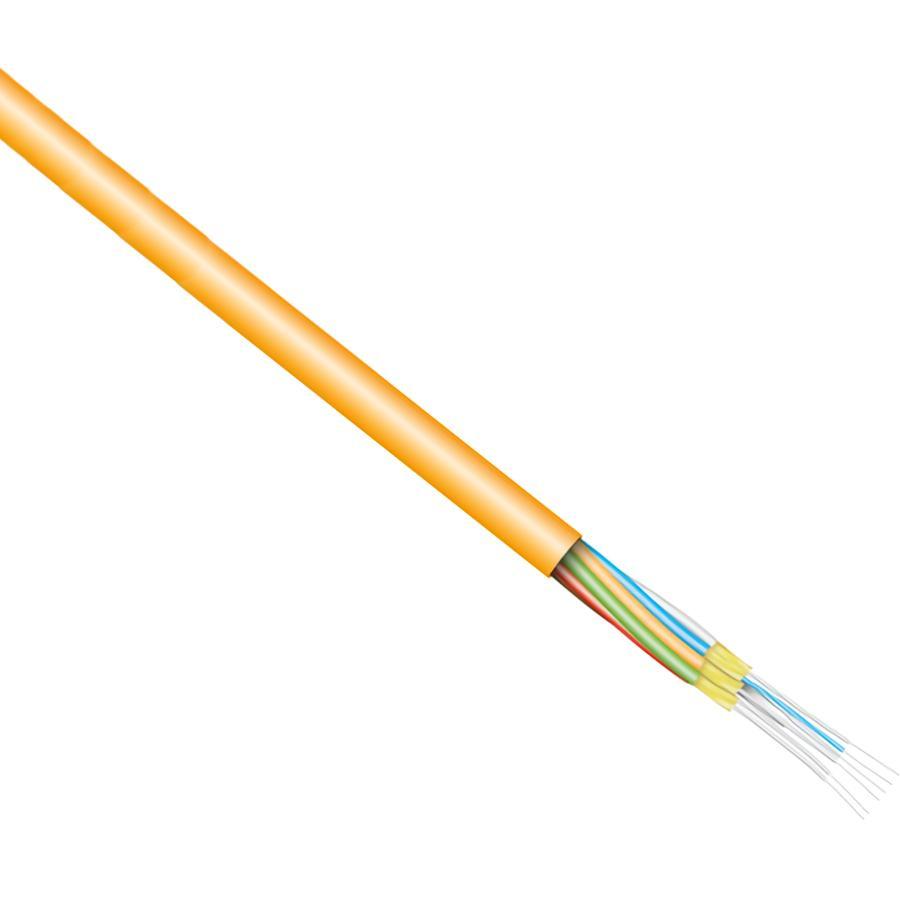

Fiberoptik består af en tynd, gennemsigtig kerne omgivet af en kappe og en beskyttelseshætte. Via denne kerne kan et lyssignal sendes af en laserdiode, der lyser ind i fiberen. I den anden ende af kablet sidder en lysfølsom diode eller transistor, der oversætter pulserne til elektriske signaler. I et standard netværkskabel er der fire aderp par, der bruges til at etablere en duplex dataforbindelse, hvor data kan transporteres samtidigt i begge retninger. Nogle kabler bruges til at transportere data i én retning, men til en gensidig forbindelse er der brug for to kabler. Standard udføres de derfor ofte som et dobbelt kabel. Det er et ideelt transportmedium til at transportere computerdata over lange afstande. Med et normalt kobber netværkskabel er den maksimale garanterede afstand 100 meter. Med et fiberoptisk kabel kan enkle afstande på mange kilometer overbroes på grund af den mindre støjfølsomhed. Til brug tilsluttes et dobbelt fiberoptisk kabel til fiberkonverteren. Tilslut den anden ende af dette kabel til en anden fiberkonverter, og tilslut denne med et UTP- eller FTP-kabel til en switch, router eller computer. Netværksforbindelsen kører nu via fiberoptisk kabel.

Hvordan fungerer det?

Denne enhed omdanner et elektrisk netværkssignal til et fiberoptisk signal. Moderne routere har ofte en egen fiberoptisk tilslutning eller en modulær SFP-fiberoptisk interface. Men hvis du ønsker at tilslutte en enkelt computer, en lille router eller switch til et fiberoptisk kabel, er en konverter et ideelt valg. Med denne enhed kan du nemt konvertere en duplex-tilslutning til en standard ethernettlslutning. Via en patchkabel kan du tilslutte denne ethernettlslutning til netværksporten på en computer, lille router eller et access point. Tilslut derefter begge indkommende fibre til konverteren, der drives af den medfølgende lysnetadapter. Sæt adapteren i en ledig stikdåse og i fiberkonverteren. For en række typer kan du indstille et antal funktioner via dipswitches. Du kan indstille egenskaberne for ethernettporten, hvor du har valg mellem 10 Mb/s, 100 Mb/s eller 1 Gb/s, og om porten arbejder i half eller full duplex modes. Derefter har du mulighed for at aktivere Link Fault Pass Through-protokollen, så netværksforbindelsen afbrydes ved en linkfejl.

Valg af model

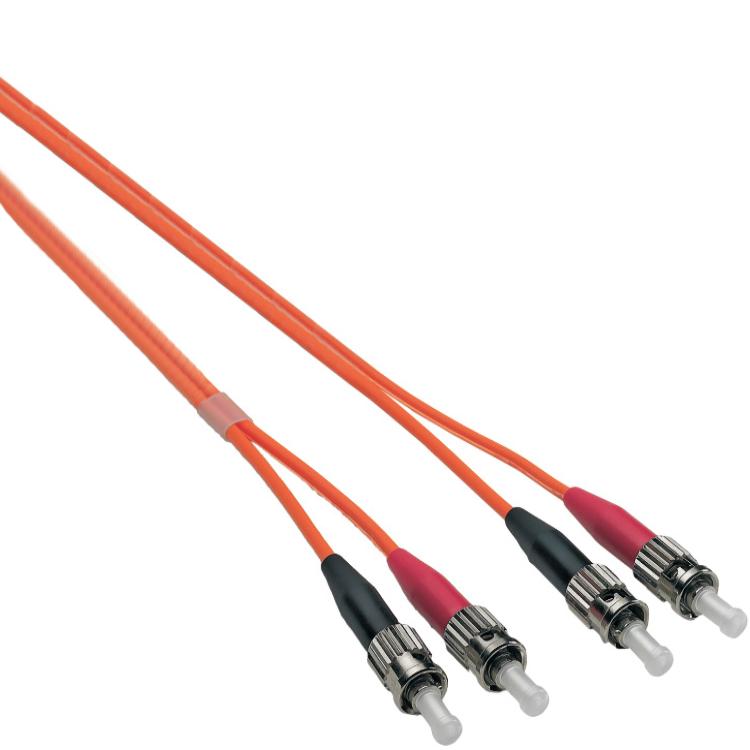

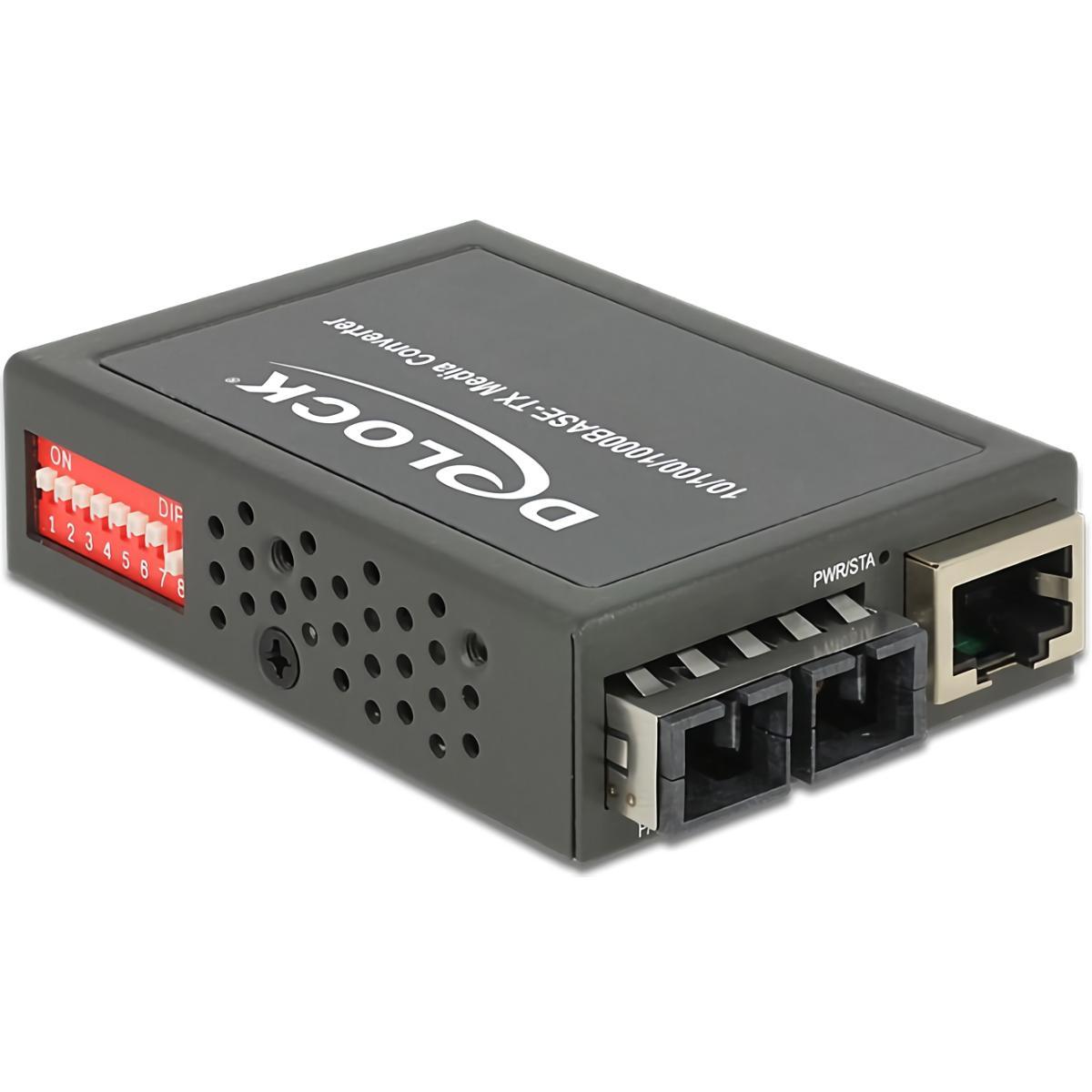

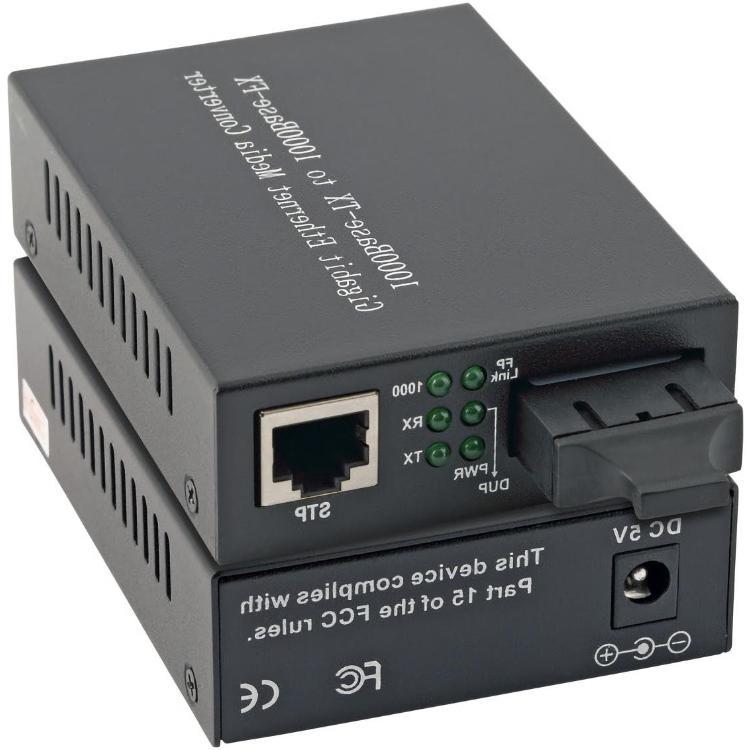

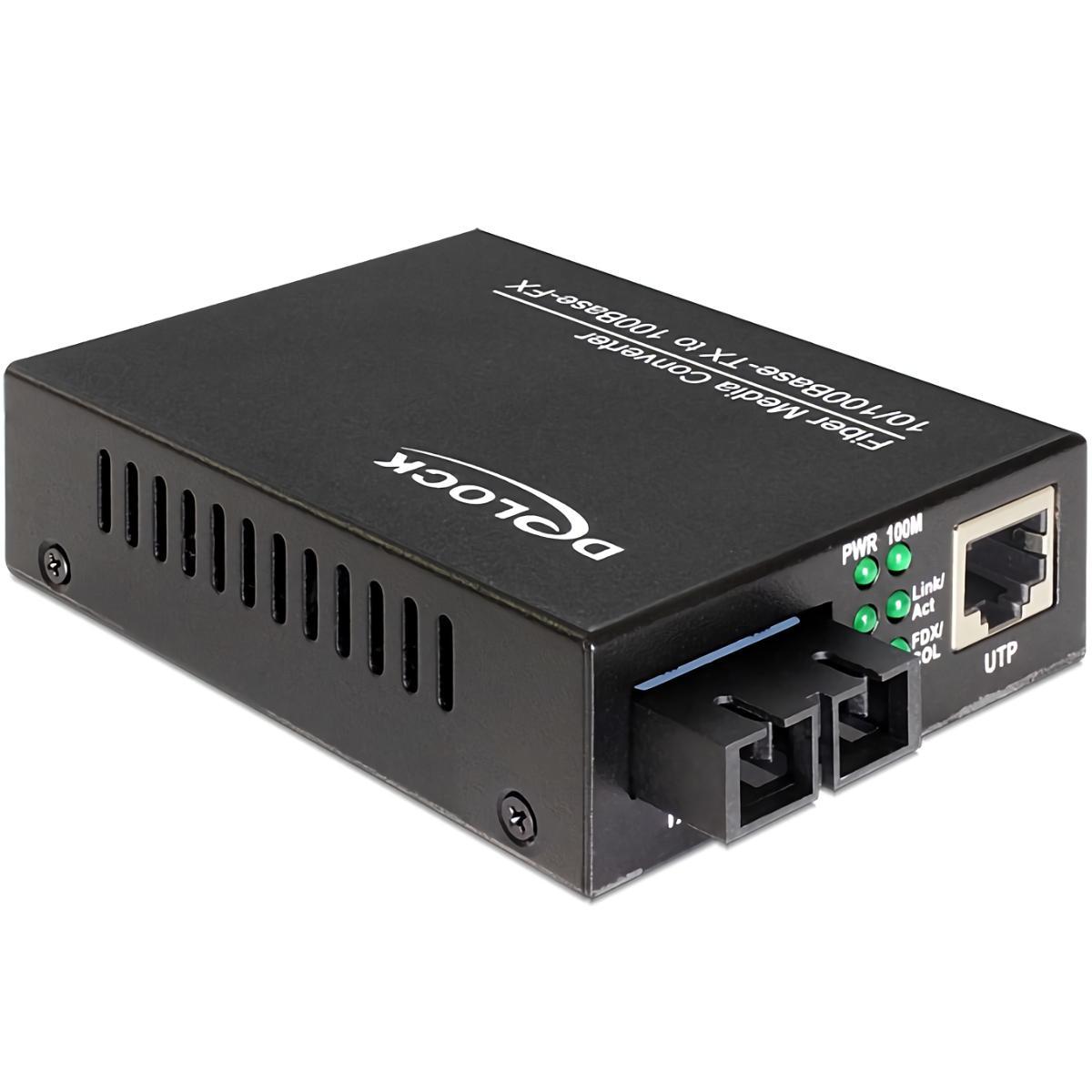

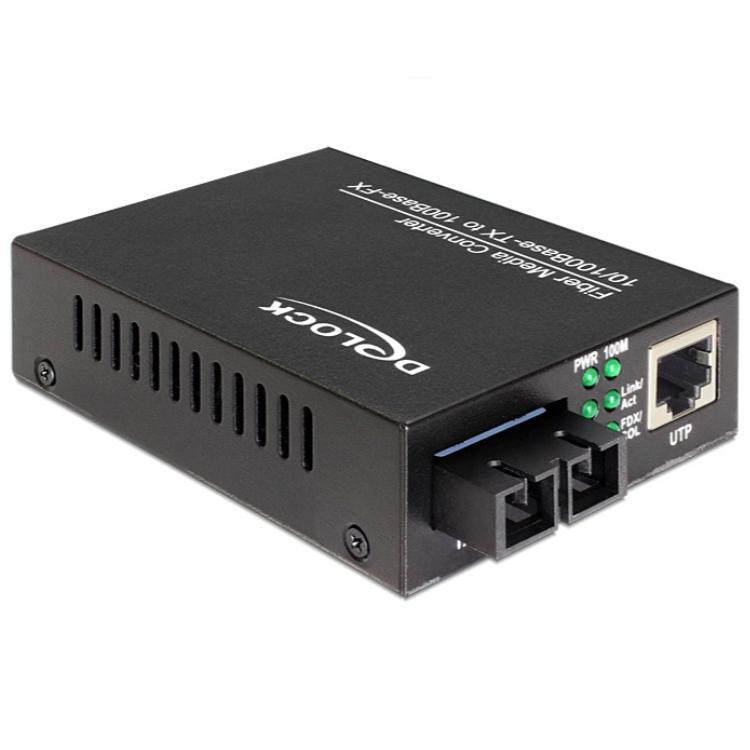

Det er vigtigt at være opmærksom på en række egenskaber, når du vælger en fiberkonverter. Det første udvælgelseskriterium er den ønskede overførselshastighed. Hvis du har tilstrækkelig med en datahastighed på 100 Mb/s, f.eks. til at tilslutte et webkamera på afstand, kan du vælge den fordelagtige Fast Ethernet fiberkonverter. Har du brug for en høj datahastighed, fordi der regelmæssigt overføres store filer, og er resten af dit netværk også udstyret med 1 Gb/s forbindelser? Vælg derefter den hurtigere Gigabit fiberkonverter. Det andet udvælgelseskriterium er den afstand, du ønsker at overbroe. Hvis du ønsker at overbroe store afstande på mere end to kilometer, skal du vælge en single mode fiberkonverter og den tilhørende single mode fiber. Hvis du ønsker at overbroe afstande på op til to kilometer, kan du vælge en multimode udgave med den tilhørende multimode fiber. Det tredje udvælgelseskriterium er den måde, hvorpå du forbinder fiberen med konverteren. Dette kan gøres med den firkantede SC-connector, hvor de to stik fra begge fiberkabler mekanisk kan kobles til en blok, med de runde ST-stik med bajonetlås eller med en SFP-transceiver.

Modeomformer

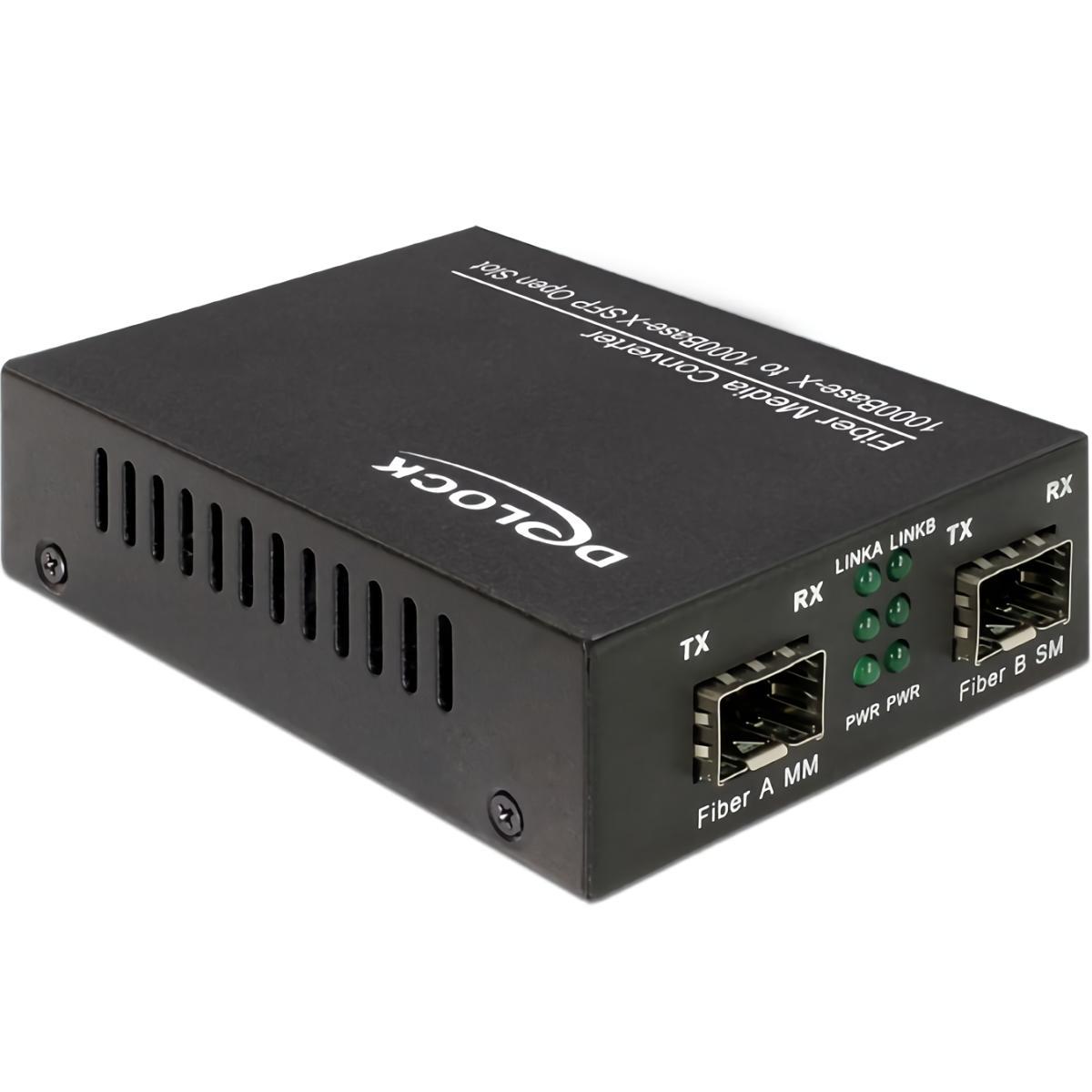

En SPF ("Small form-factor plugable transceiver") modul er et indsætningsmodul, der indeholder laser og fotoelement til at konvertere elektriske datasignaler til lyspulser og lyspulser til elektriske data. Det indeholder derfor en sender og en modtager. I fagsprog kaldes dette en transceiver. På den side, der sættes ind i en SPF-routerslot, befinder de elektriske kontakter sig, der sender datasignalet videre. På forsiden er der to fiberoptiske stik. Disse moduler bruges ofte i routere og gør valget af en bestemt type fiber, f.eks. single mode eller multimode, særdeles fleksibelt. Hvis der er truffet et valg af en specifik type fiber, kan det rigtige SFP-modul nemt vælges og skubbes ind i SFP-routerslottet. En speciel fiberkonverter er versionen med to SPF-slots. Denne kan udstyres med to SPF-moduler med hver deres specifikationer. Det ene SPF-modul kan være en multimode model, og det andet kan være et SPF single mode modul. På denne måde er single mode nemt at konvertere til multimode fiber.
