Kredsløbskort

Hvad er et printkort?

Moderne elektronik er blevet en fast bestanddel af vores samfund. Disse elektroniske kredsløb består af mange komponenter, som skal være korrekt forbundet med hinanden for at kunne udføre deres arbejde. Hver elektronikkomponent har to eller flere forbindelser. Lodning med en loddekolbe og loddetin er en enkel og billig måde at forbinde komponenter korrekt elektrisk og mekanisk. Med et lille antal komponenter kan det stadig lade sig gøre at lodde komponenterne direkte sammen, men alle, der har prøvet det, ved, at med flere komponenter er det en vanskelig opgave. For at forbinde elektronikkomponenter enkelt og tydeligt blev printpladen opfundet. Den består af et isolerende lag med tynde kobberbaner på en eller to sider, som danner forbindelsen mellem komponenterne. For at få plads til komponenter med ledninger og ben bores der små huller gennem den isolerende plade og kobberbanerne. Komponenternes ben eller ledninger indsættes gennem hullerne, hvorefter de loddes på kobberbanerne og dermed forbindes korrekt til hinanden via disse baner.

Fotofølsomt trykt kredsløb

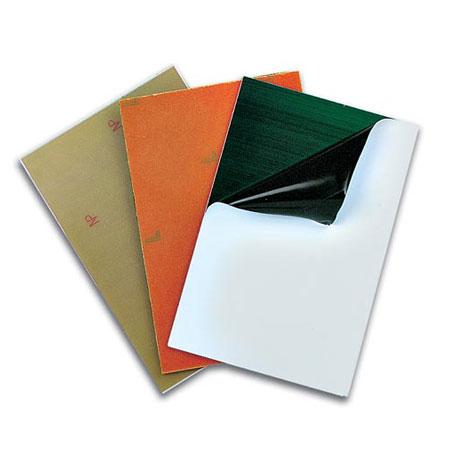

Udgangspunktet for Printed Circuit Board (PCB) var serieproduktion af elektronik, hvor et PCB er specialdesignet til en bestemt enhed. Det grundlæggende PCB-materiale består af en isolerende bærer med et tyndt inddampet eller oprullet kobberlag. Kobberlaget er derefter belagt med et lysfølsomt lag. Efter at have designet og testet det elektroniske kredsløb laves et PCB-design. Det plejede man at gøre på papir, men i dag findes der mange computerprogrammer til at lave designet med. Når man designer, placeres alle komponenter på et gitter, hvorefter alle nødvendige forbindelser tegnes. Tegningen af alle forbindelser trykkes på folie og overføres til det fotografiske lag på printkortet ved hjælp af UV-lys. Efter den kemiske udviklingsproces dækkes de ønskede forbindelser på kobberlaget, resten af kobberlaget er ikke længere dækket. Herefter ætses det uafdækkede og overskydende kobber væk med jernklorid. For at montere komponenter med ben eller ledninger bores der huller. Herefter monteres printet, benene og ledningerne skæres til i den rigtige længde, og kobbersporene loddes på. SMD-komponenter uden ledninger eller ben placeres direkte på kobberskinnerne og loddes fast der.

Prototype-printkort

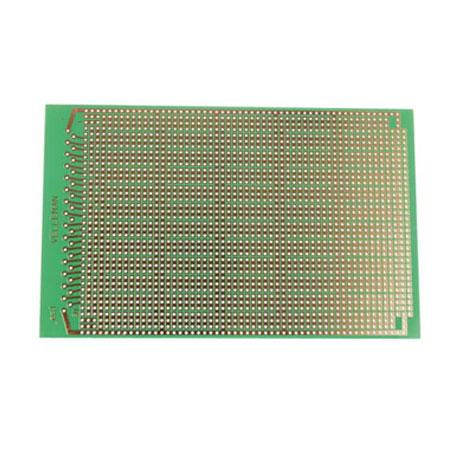

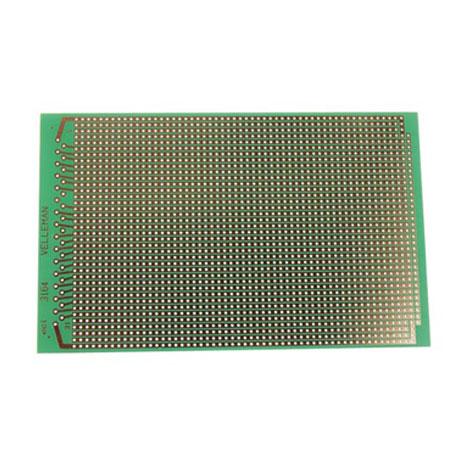

Den lysfølsomme fremstillingsproces af et printkort er ikke rigtig egnet til at bygge en prototype, hvor ændringer og tilføjelser let skal kunne foretages. Derfor er der udtænkt en løsning, hvor der ikke skal bores huller, og hvor der ikke bruges ætsningsprocesser. Som printkortbygger kan du til enhver tid frit ændre eller udvide dit kredsløb. Denne løsning har forskellige navne og er kendt som prototype board, prototype pcb eller det oprindelige hollandske navn gaatjesprint. Holes PCB er et printkort, der er forboret med rækker af huller. På kobbersiden af printet har disse en loddeø pr. hul, hvor flere øer kan være forbundet med hinanden. Der findes mange forskellige typer af disse prototypeplader på markedet. Vi leverer de mest almindelige versioner.

• Løse øer;
.
• to huller forbundet med hinanden;
• tre huller sammenkoblet;
• hele rækken sammenkoblet.

Det afhænger af det kredsløb, der skal bygges, og dine personlige præferencer, hvilket design der er mest praktisk. Begyndere tegner ofte først deres design på millimeterpapir for at få et godt overblik over, hvilke komponenter der skal i hvilke huller.

Tilbehør

For at bruge lysfølsomme printkort skal du bruge en række tilbehør. Ud over et PCB-designprogram skal du bruge en printer, der kan printe på transparente ark. Til printproduktion skal du bruge en UV-eksponeringsbakke, en fremkalder og en sikker (!) opsætning med jernklorid til at ætse kobberet væk. For den professionelle, der regelmæssigt vil producere printkort professionelt, er denne investering det hele værd. Til denne gruppe har vi flere typer enkelt- og dobbeltsidede lysfølsomme printkort med et kobberlag på den ene eller de to sider. For mange hobbyfolk kan det ikke betale sig at investere i et eksponerings- og ætsningssystem. Til denne gruppe har vi et omfattende udvalg af eksperimentelle printkort med forskellige valg i antallet af loddeøer, der er forbundet med hinanden. Når man monterer og lodder et printkort, er det særligt praktisk at bruge en printkortholder. Du placerer dit printkort i holderen, hvorefter det kan drejes 360 grader i sin længdeakse. På den måde kan du nemt montere og dreje dit printkort på ingen tid, hvorefter du nemt kan lave alle de loddeforbindelser, du har brug for. Du kan også komme til os efter printkortdele som f.eks. afstandsstykker til en pæn og professionel montering af dit printkort.
