Stifthoved

Hvad er en pin-header helt præcist?

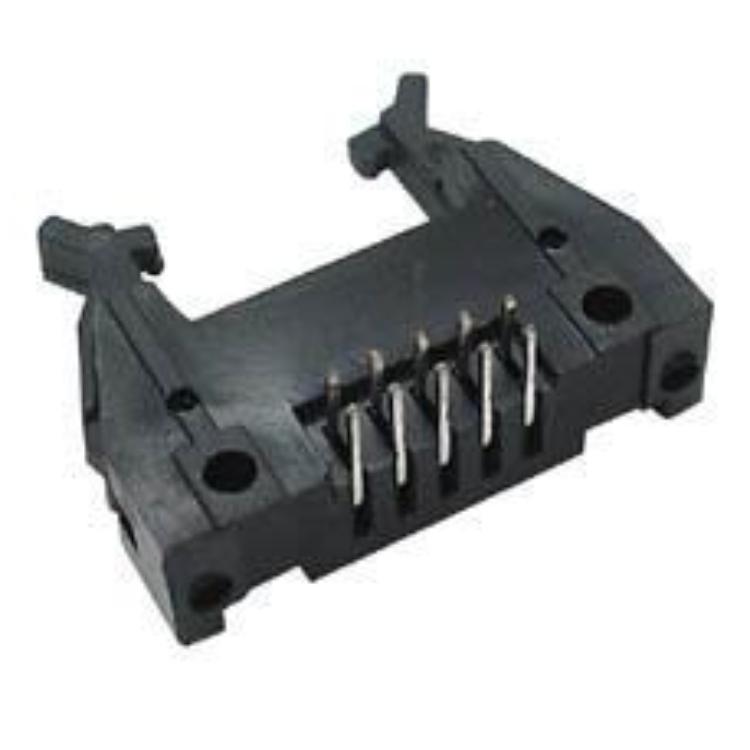

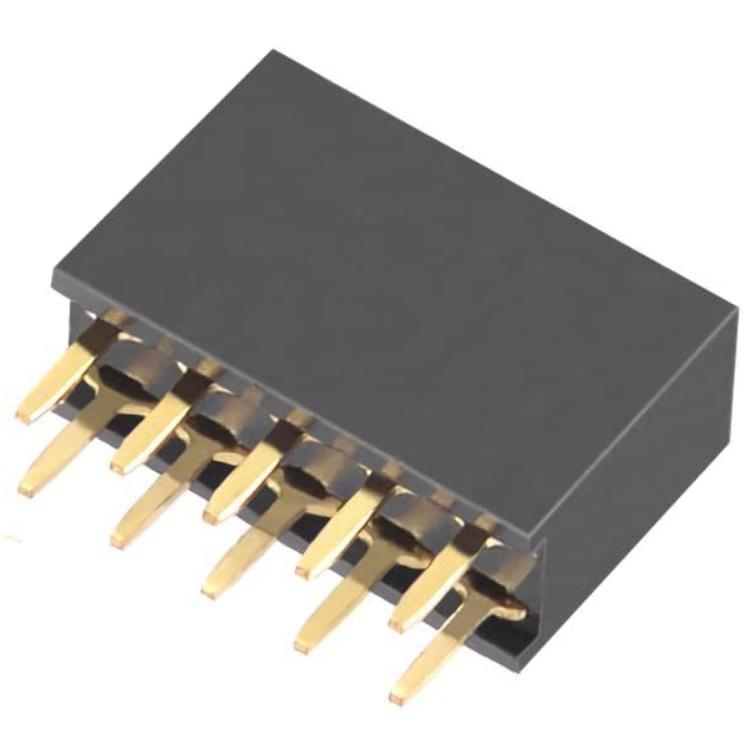

En pin-header er et stik, der ofte bruges som et internt stik i en pc. Dette stik er nemt at montere på et printkort, f.eks. et bundkort. Det er nemt at bruge og skaber en pålidelig forbindelse til det tilsluttede tilbehør. Alle disse funktioner og den lave pris gør pinheaderen til et populært stik for bundkortproducenter. Produktet består af en række stikben. Nogle gange er stifterne uafskærmede, men i stigende grad vælger man at indkapsle stifterne i plastbeskyttelse, så de er godt beskyttet. For at forhindre fejltilslutning har stikket, der passer ind i pin-headeren, en knast på en af sine lange sider. Denne knast falder ned i en fordybning, der er lavet i pinheaderens kappe. I computerindustrien har de været brugt i mange år til at muliggøre eksterne forbindelser som f.eks. parallelle, serielle og USB-forbindelser. Der kan bruges et fladt kabel med et separat beslag, hvor stikket er indbygget, et kabel med et separat stik eller et lille printkort med stik til pinheaderen og USB-forbindelser.

Velegnet til eksterne USB-forbindelser

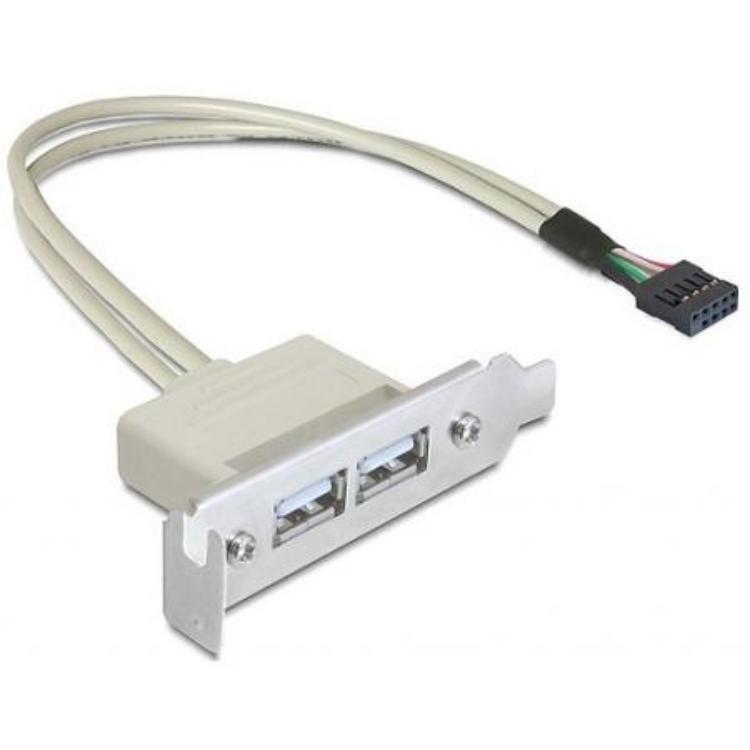

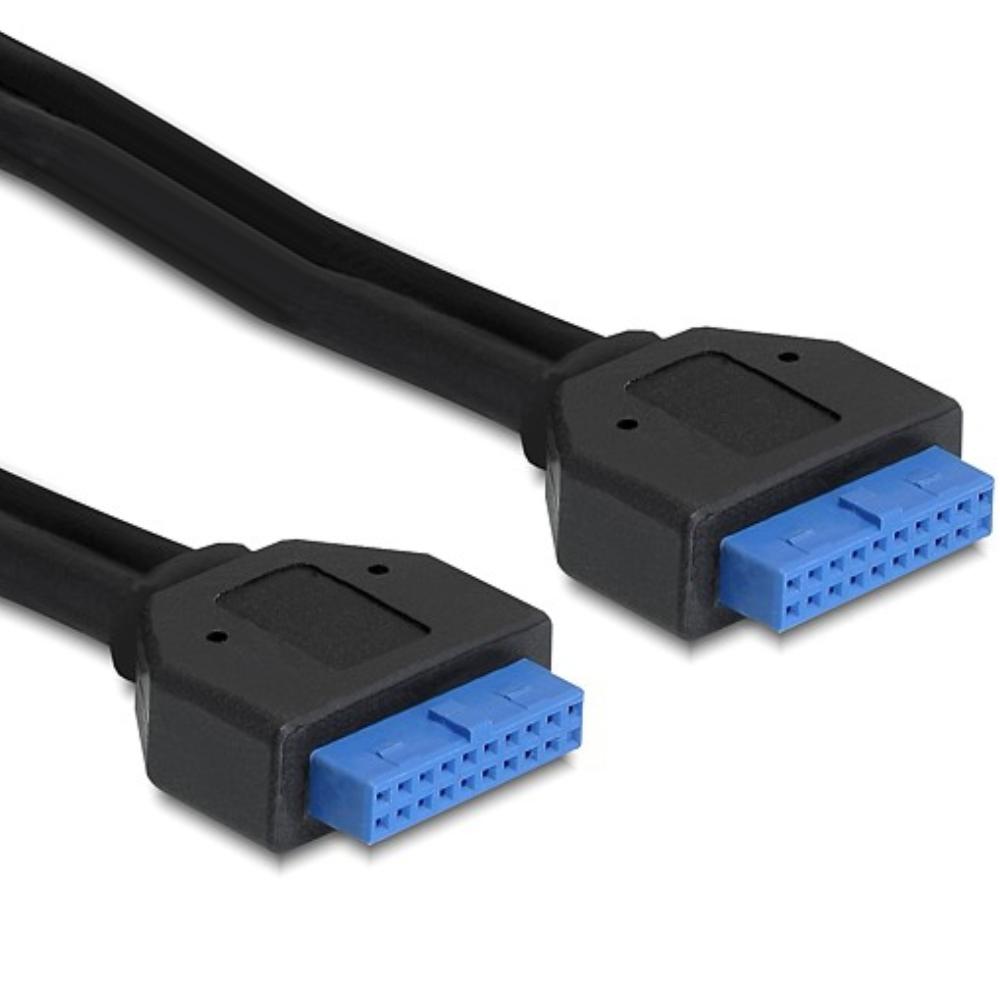

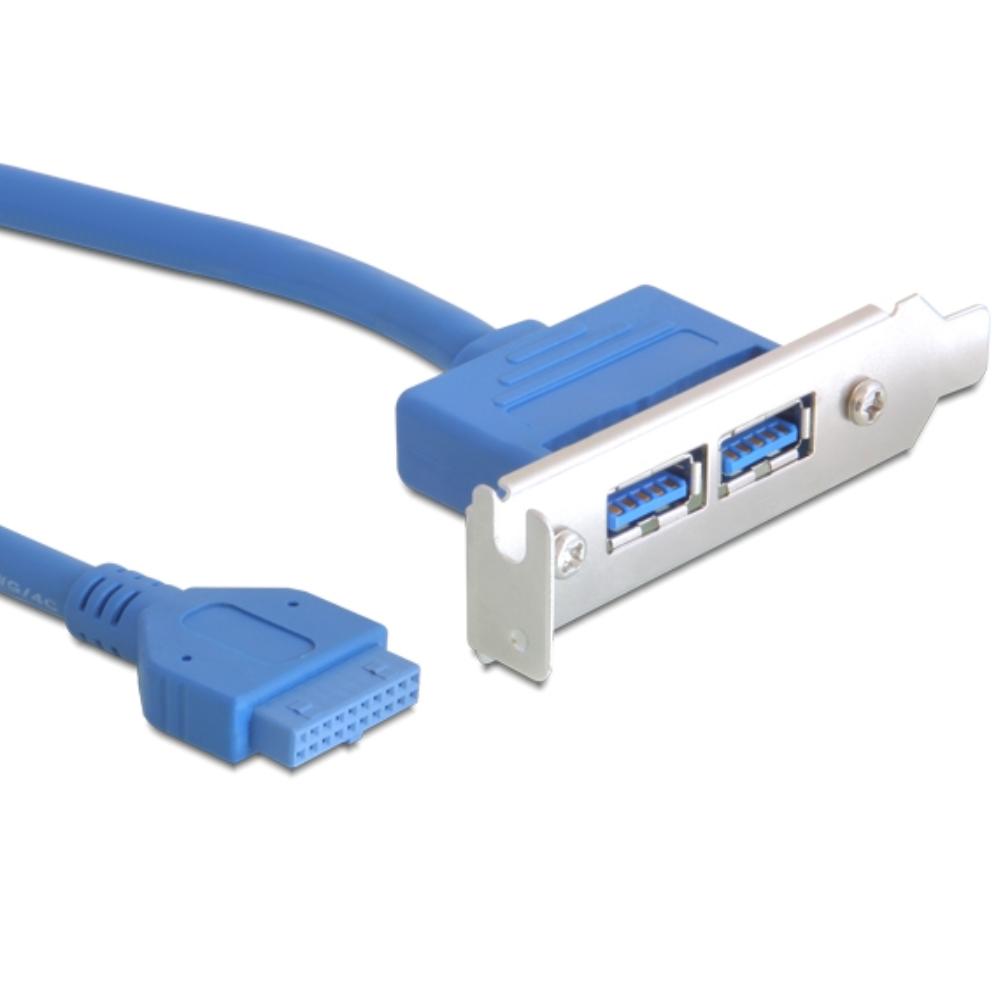

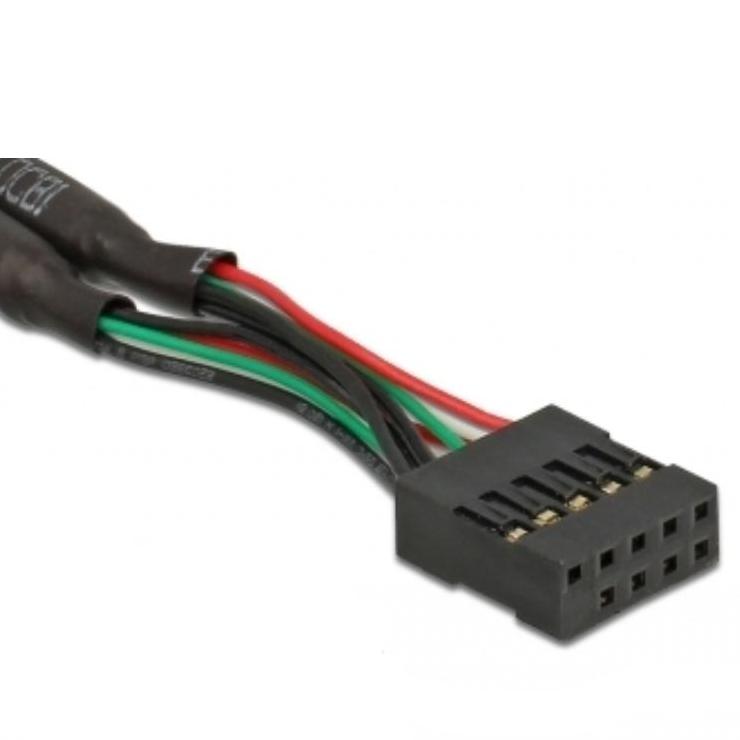

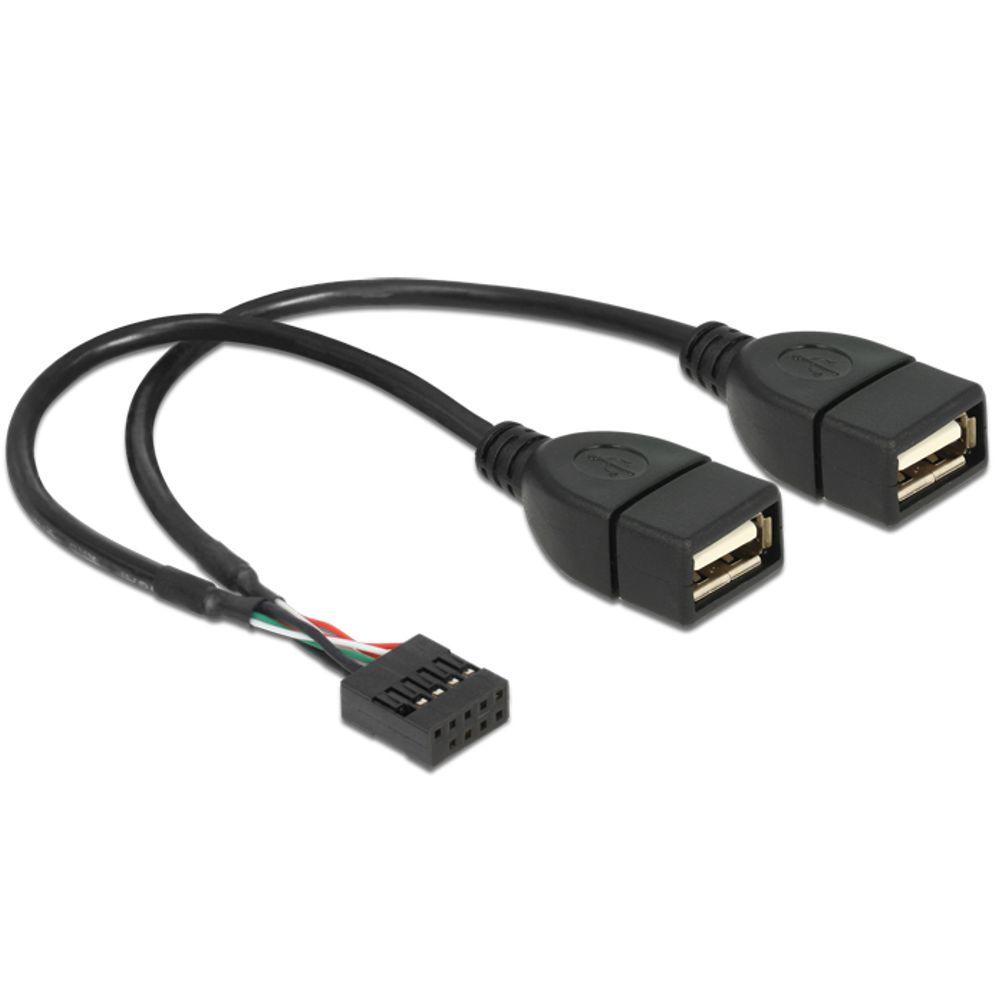

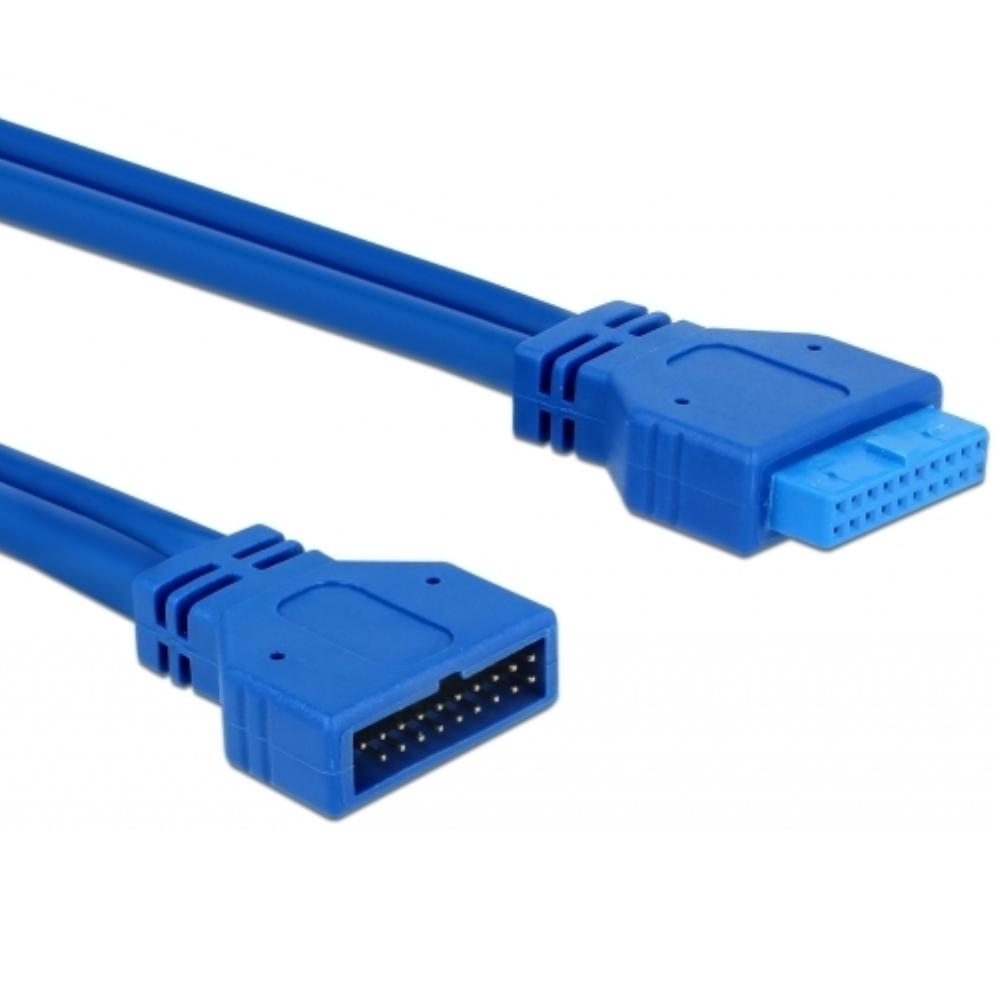

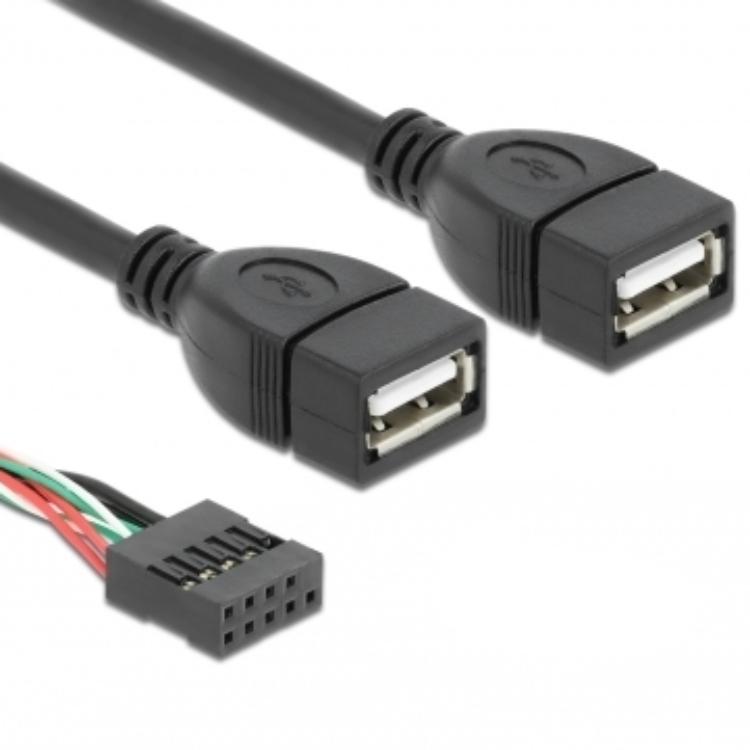

Moderne bundkort har næsten altid en pin-header til en eller flere eksterne USB 2.0- eller 3.0-forbindelser. Med en pin-header til USB-forbindelse kan du nemt oprette ekstra USB-forbindelser uden at skulle købe et ekstra indstikskort. På et bundkort er den mest almindeligt anvendte forbindelse den dobbelte USB-A-forbindelse. Den har en standard pin-header hun. Til USB 2.0 bruges et 9-pin-stik. Her er det 9-polede hunstik og de to USB-A-forbindelser monteret på et printkort. Vi leverer forskellige versioner, hvor du kan vælge en vandret eller lodret monteret 9-polet version og to enkelte side om side eller et dobbelt stablet USB-A-stik. Hvis du vil have mere fleksibilitet, kan du også vælge en form, hvor de to type A-stik er monteret i et beslag og forbundet til det 9-polede stik via et dobbeltkabel. Til USB 3.0 bruges et 19-polet stik. Vi leverer disse moduler som PCB'er, hvor du kan vælge mellem forskellige versioner, hvor to enkeltversioner af 3.0-stik sidder side om side, eller hvor der bruges et dobbelt stablet 3.0-stik.

Velegnet til parallel og seriel tilslutning

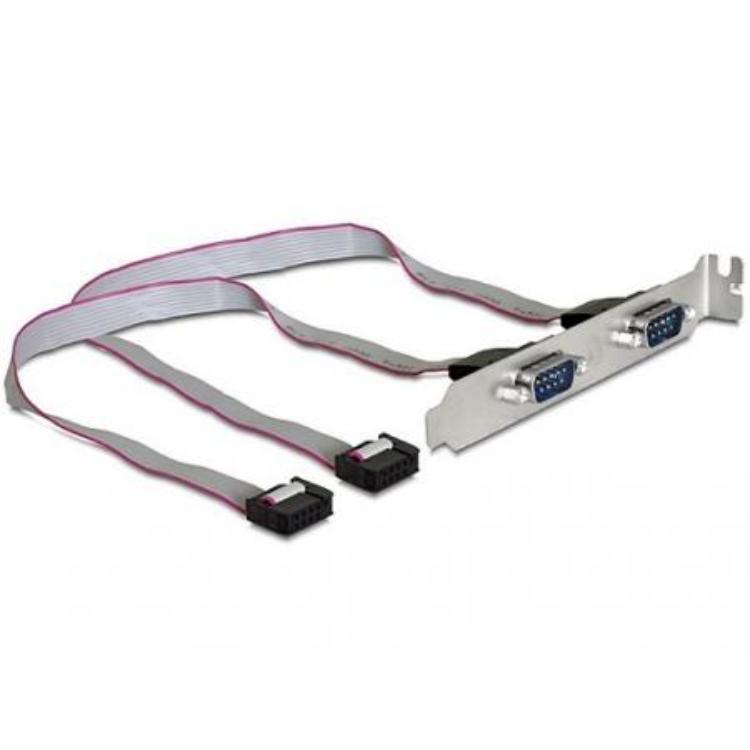

Inden for elektronik og computerteknik er der mange anvendelsesmuligheder for dette stik. I ældre computere bruges det til at forbinde et fladt kabel med et parallelt eller serielt stik monteret på et beslag i den anden ende. På den måde kan en ekstern seriel eller parallel forbindelse til et pc-kabinet nemt laves på få minutter uden lodning. Vil du gerne udvide antallet af tilslutninger på din pc, og har dit bundkort stadig en eller flere ledige headere til en parallel eller seriel port? Så er der ingen grund til at købe et ekstra indstikskort. En pin-header til parallel eller seriel er alt, hvad du behøver. Til seriel kan du vælge et normalt backplane med et eller to stik. Vi leverer lavprofil-backplane med én seriel forbindelse. Hver seriel forbindelse har sit eget hunstik til at forbinde den serielle port på bundkortet. Til en parallelport kan du vælge mellem et normalt bagpanel eller et lavprofil-bagpanel med en parallelport. Når du bestiller, skal du være meget opmærksom på, om du har brug for en normal version eller en lavprofilversion.

Andre stik

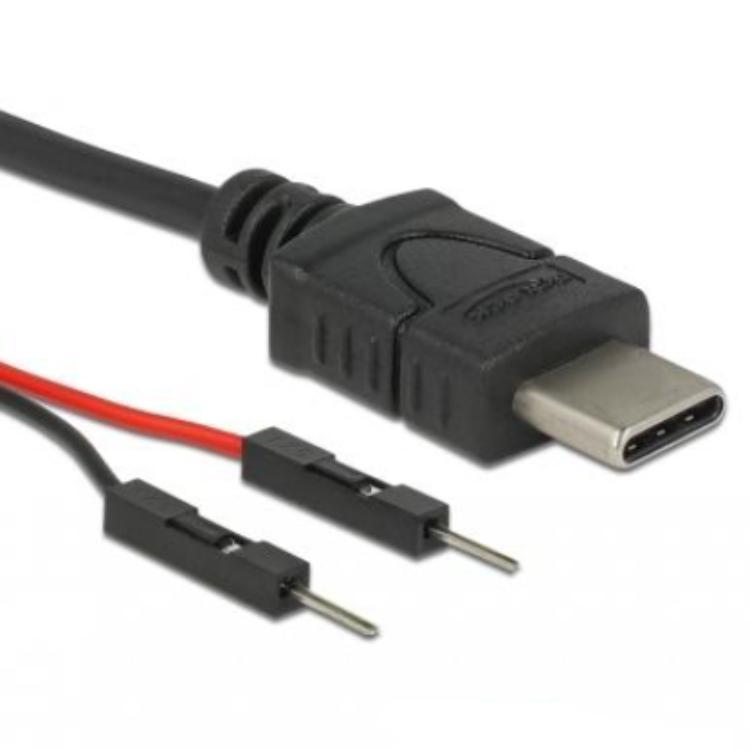

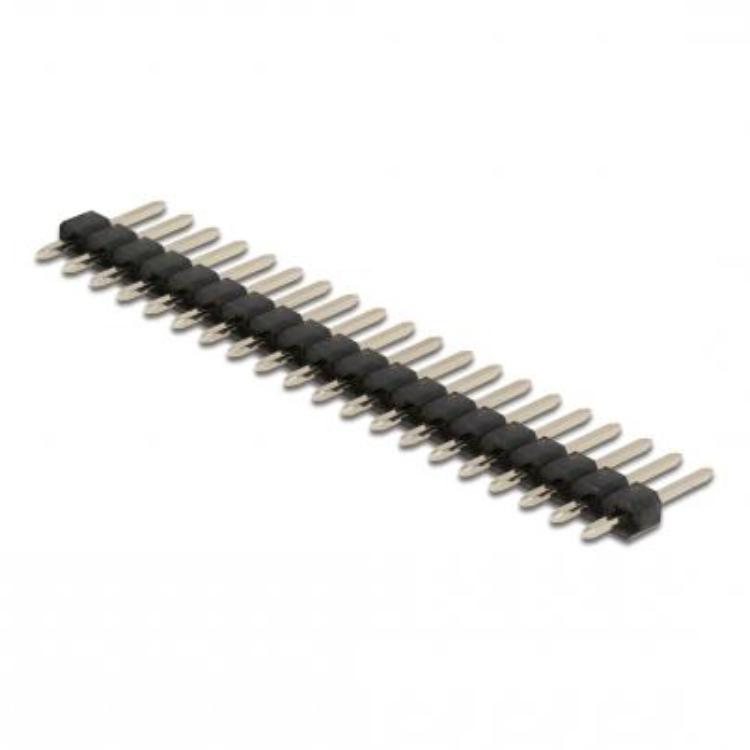

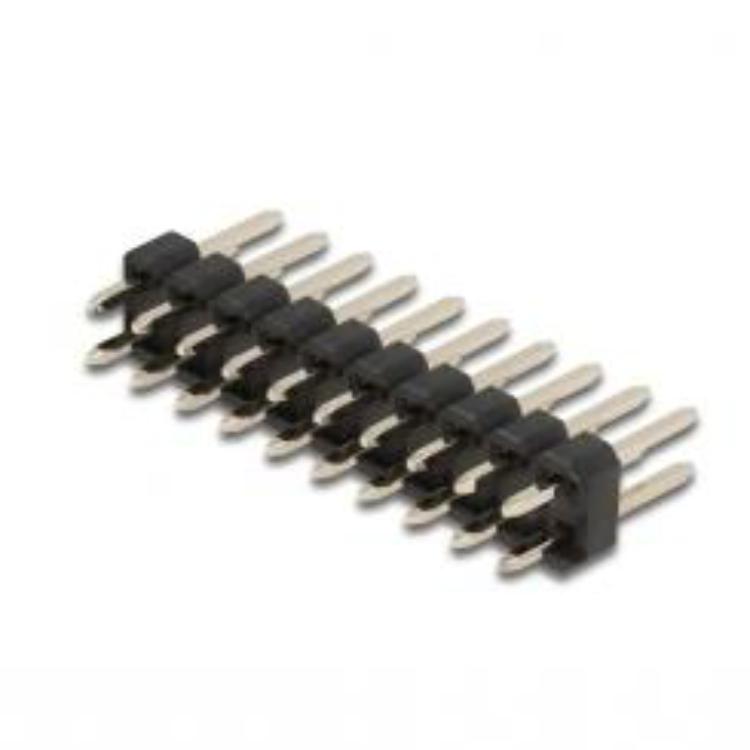

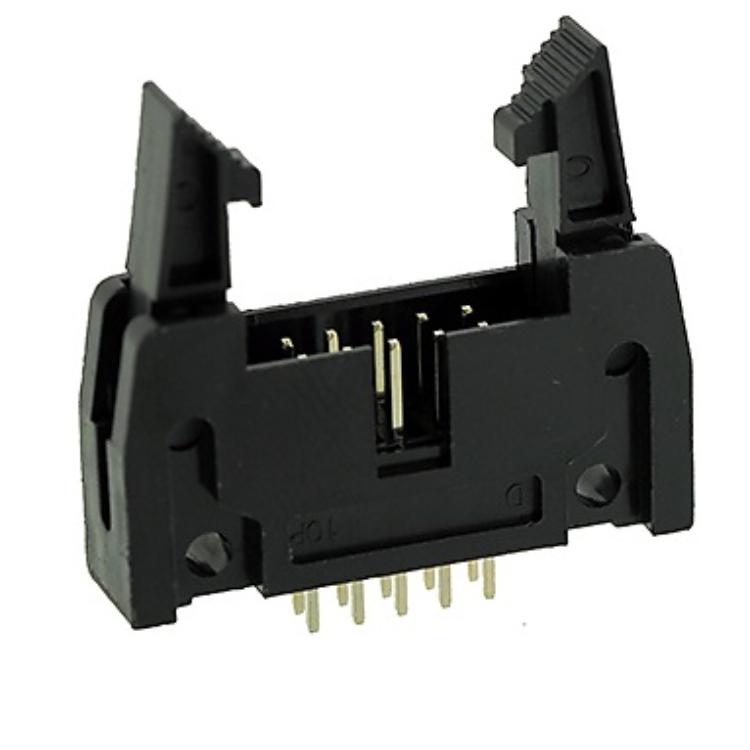

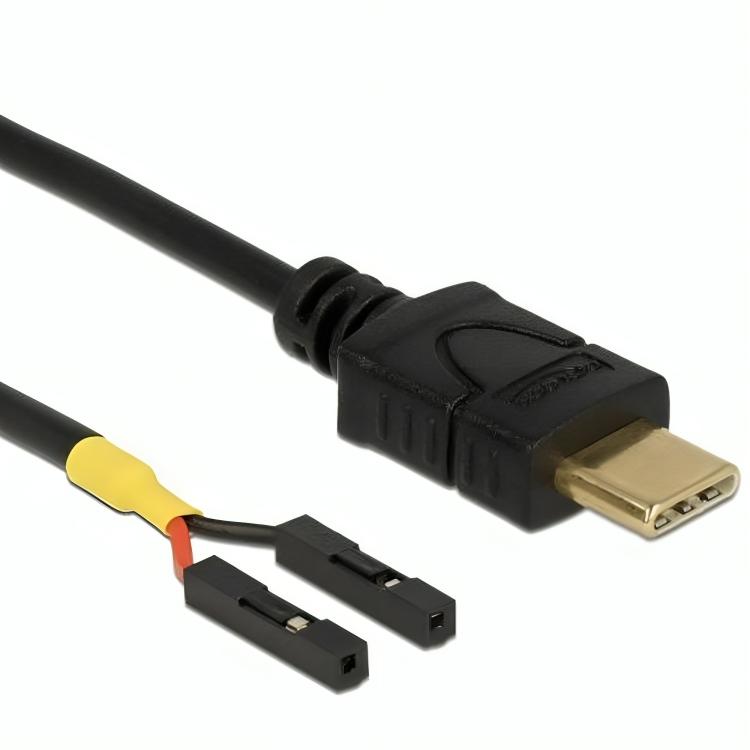

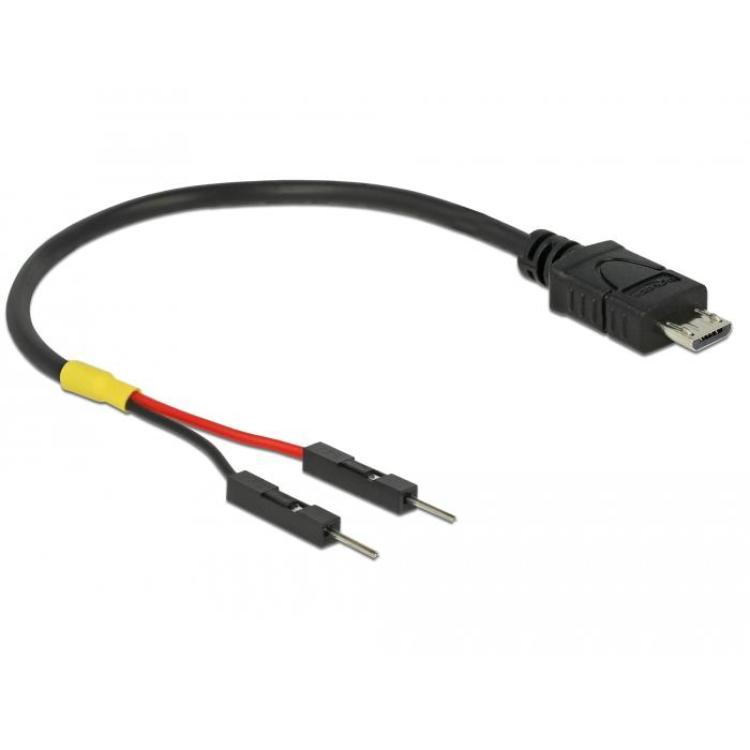

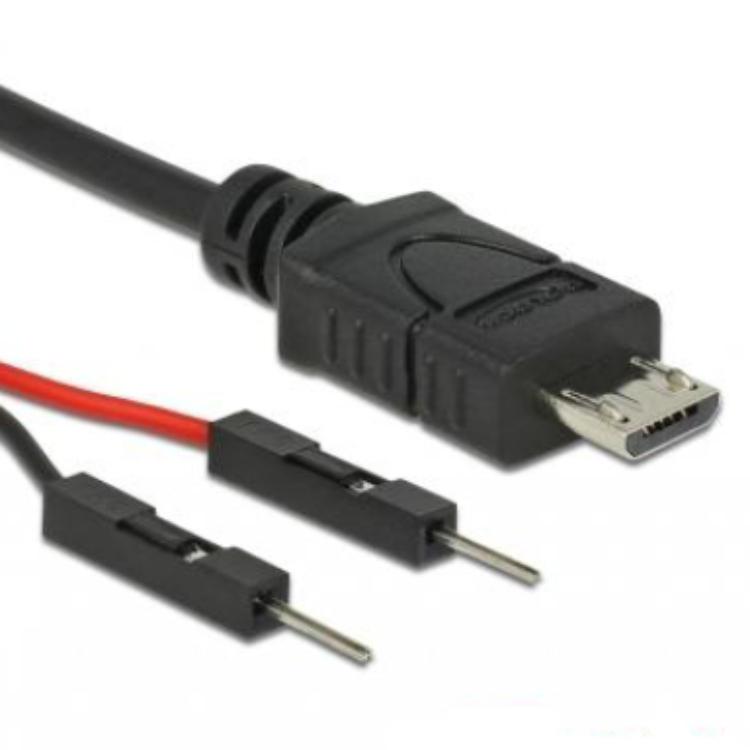

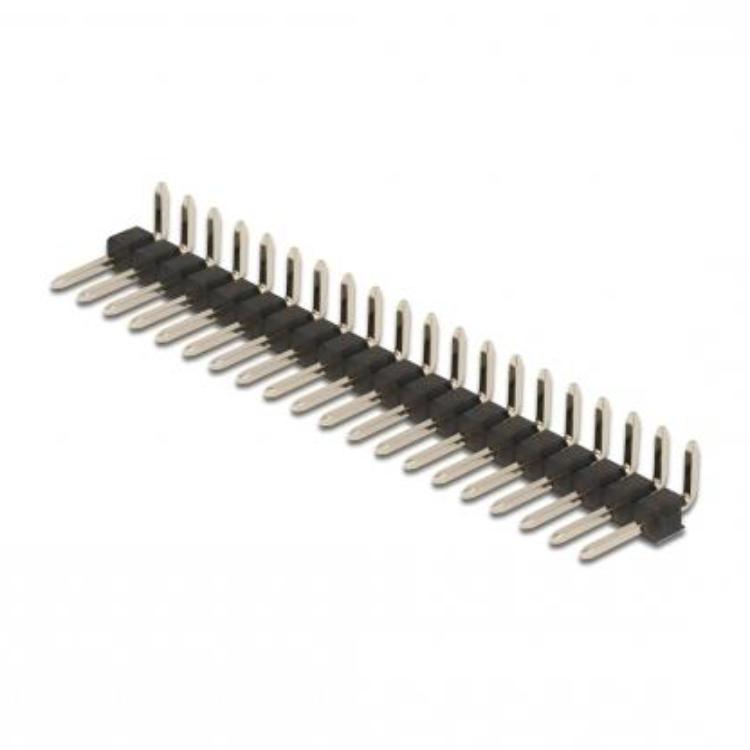

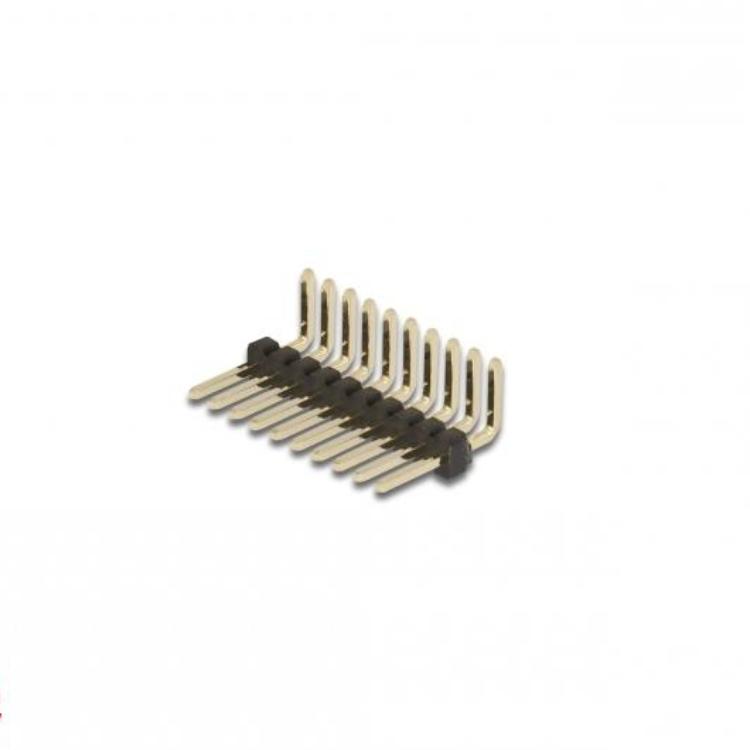

Har du et bundkort med en beskadiget pin-header, og har du tilstrækkelige loddefærdigheder? Vi leverer forskellige PCB-headers. Det er også ideelt, hvis du bygger dine egne kredsløb og vil forsyne dem med en seriel eller USB-forbindelse. Når du bestiller, skal du være meget opmærksom på antallet af ben, om du har brug for et han- eller hunstik, og om du har brug for en vinklet eller lige version. Vi leverer også versioner med lås. Disse er særligt praktiske i et miljø, hvor dit udstyr udsættes for vibrationer. En lås forhindrer, at et stik vibrerer løs. Vi har også flere kabler i vores sortiment, som gør det muligt at tilslutte en USB direkte til et GPIO- eller UART-stik på f.eks. en Raspberry Pi-computer. Disse kabler er udstyret med en chip, der tager sig af den nødvendige signalkonvertering fra f.eks. TTL- eller 3,3 volt-niveau til USB. Ud over de ovennævnte kabler har vi forskellige forlænger- og adapterkabler i vores sortiment.
