Serielt D-Sub-kabel

Hvad er et D-sub-kabel helt præcist?

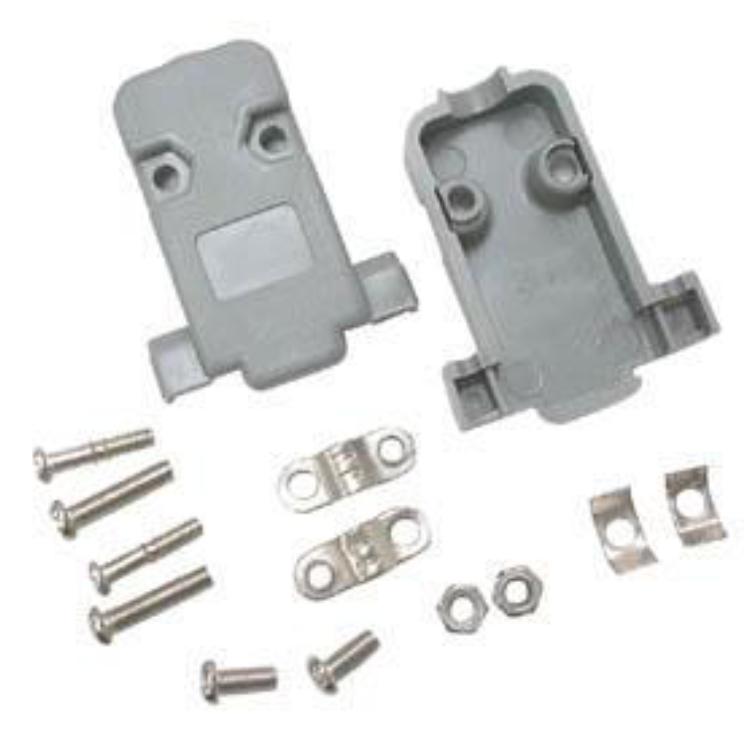

I den personlige computers tidlige dage var D-sub-kablet et meget udbredt og ekstremt populært kabel til tilslutning af eksterne enheder. D-sub-stikket har fået sit navn fra stikkets D-formede skjold. Der er flere typer af dette stik i omløb, hver med sit eget antal tilslutningsstifter. Nogle stik har samme ydre størrelse, men et andet antal ben. For at undgå forvirring mellem de forskellige stik er hver type angivet med antallet af ben plus betegnelsen han for et stik eller hun for et parringsstik. Da de kabler, der blev brugt med disse stik, generelt var ret tykke og stive, og da stikket kan sættes i og tages ud uden megen kraft, var der behov for en låsemekanisme. Denne låsemekanisme består af to skruer på siden af stikdelen og to sekskantede møtrikker på chassisdelen af stikket. Når stikket er sat i, kan begge skruer strammes, hvorefter stikket er skruet sikkert fast på en enhed.

Typer af D-sub-stik

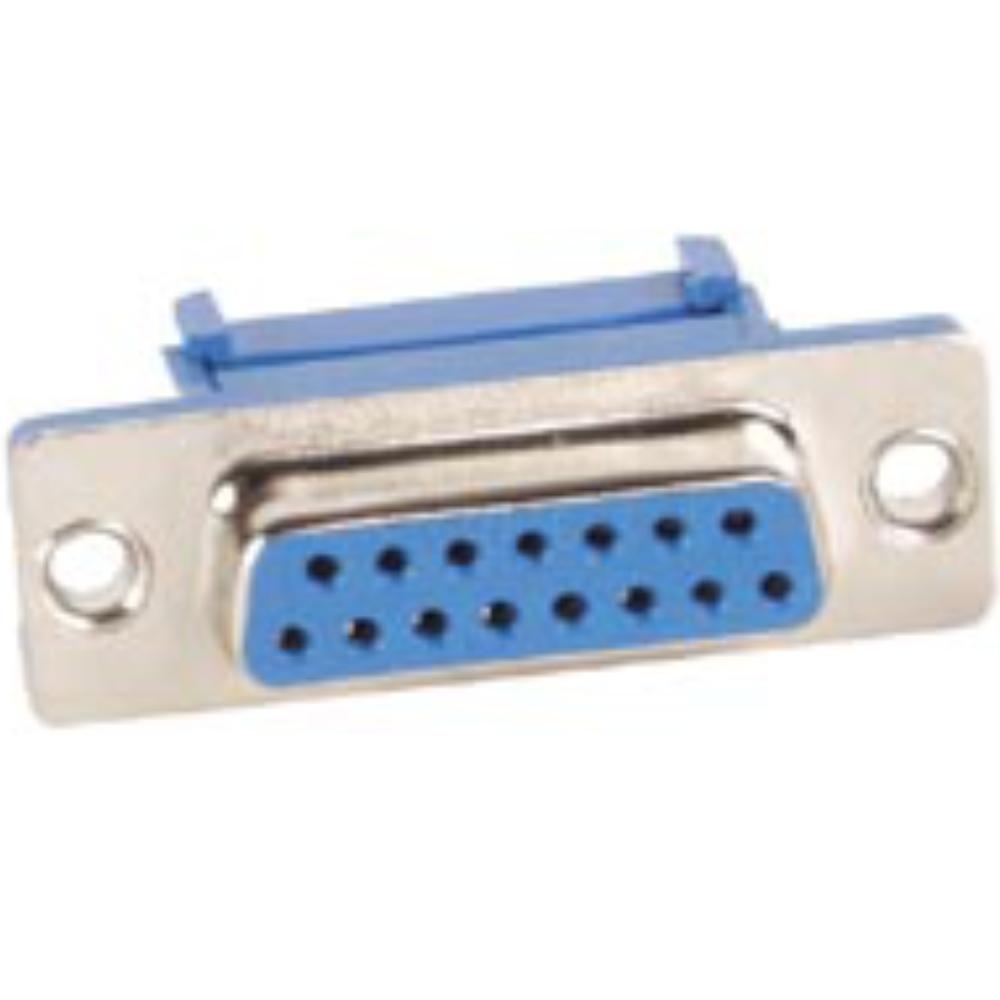

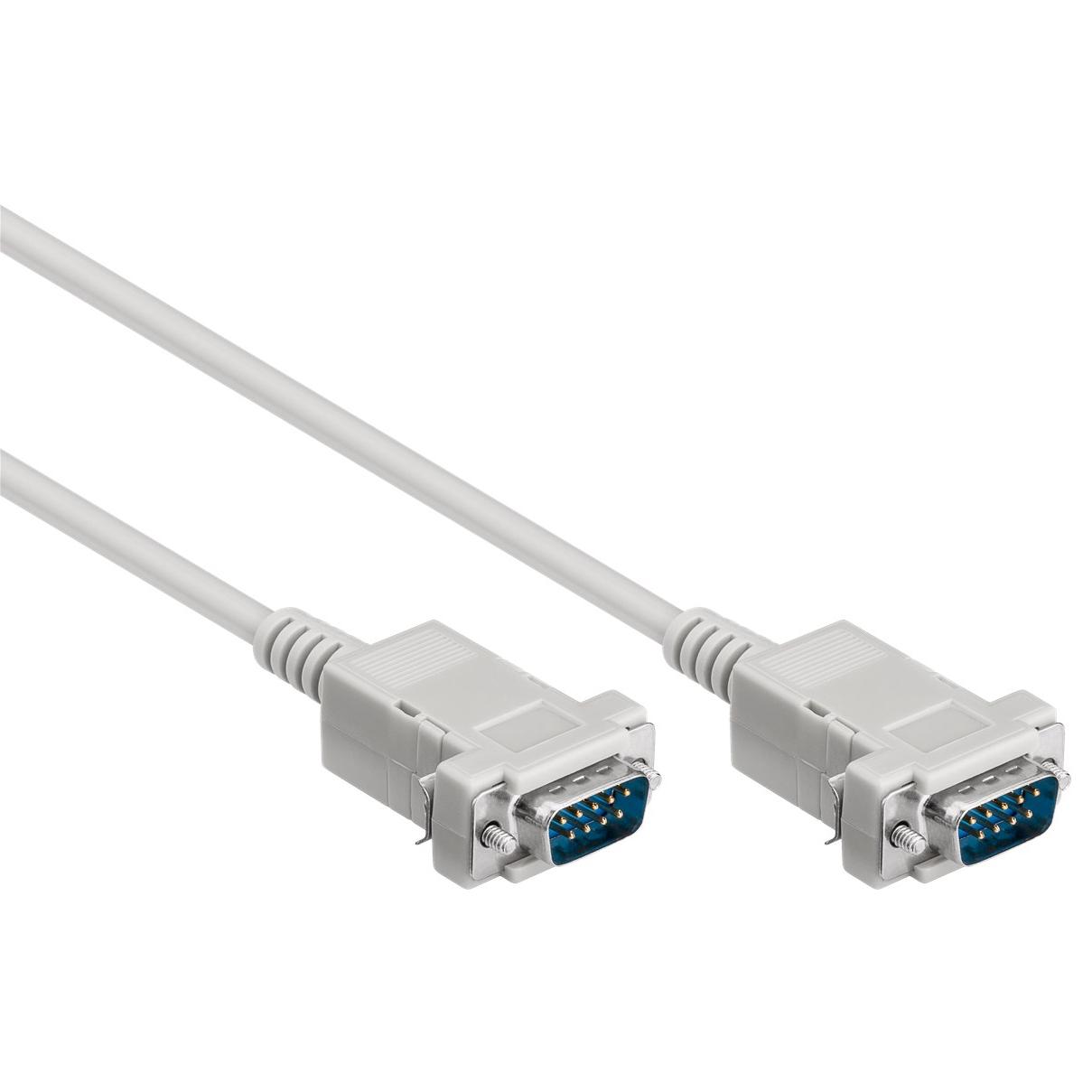

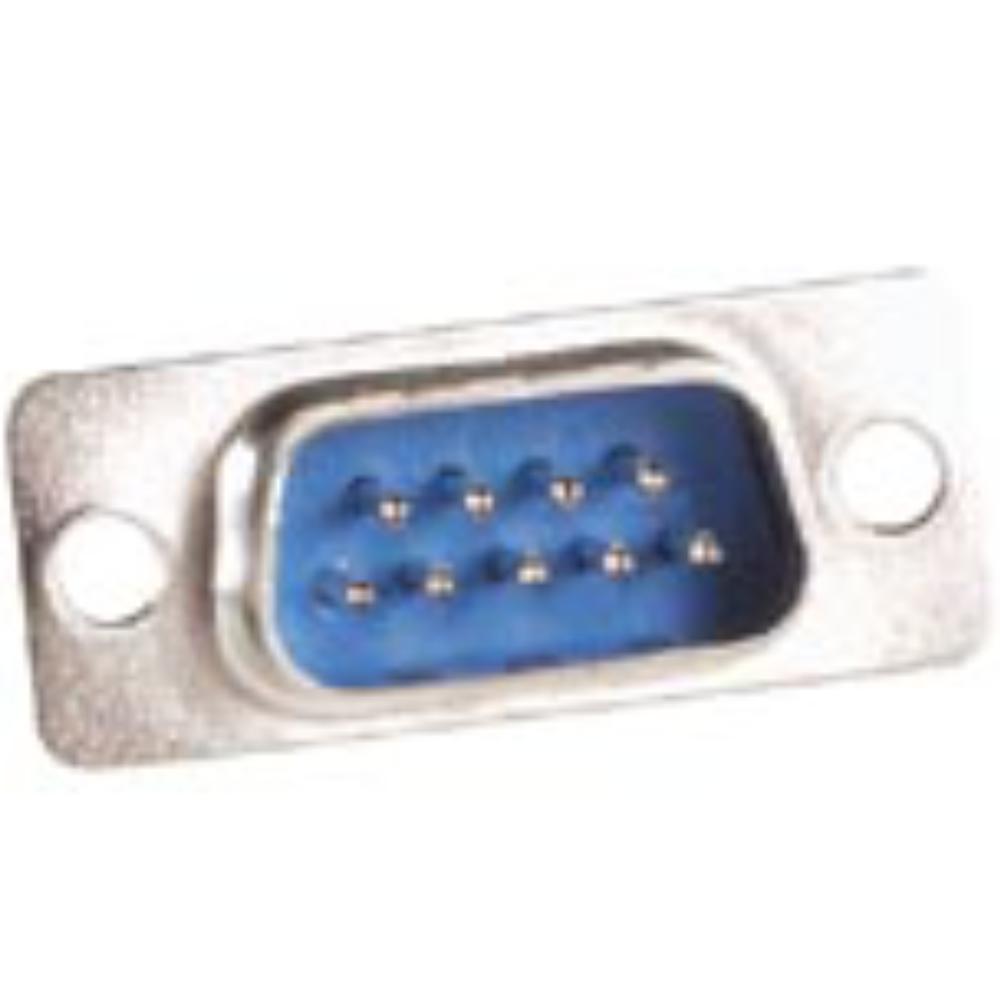

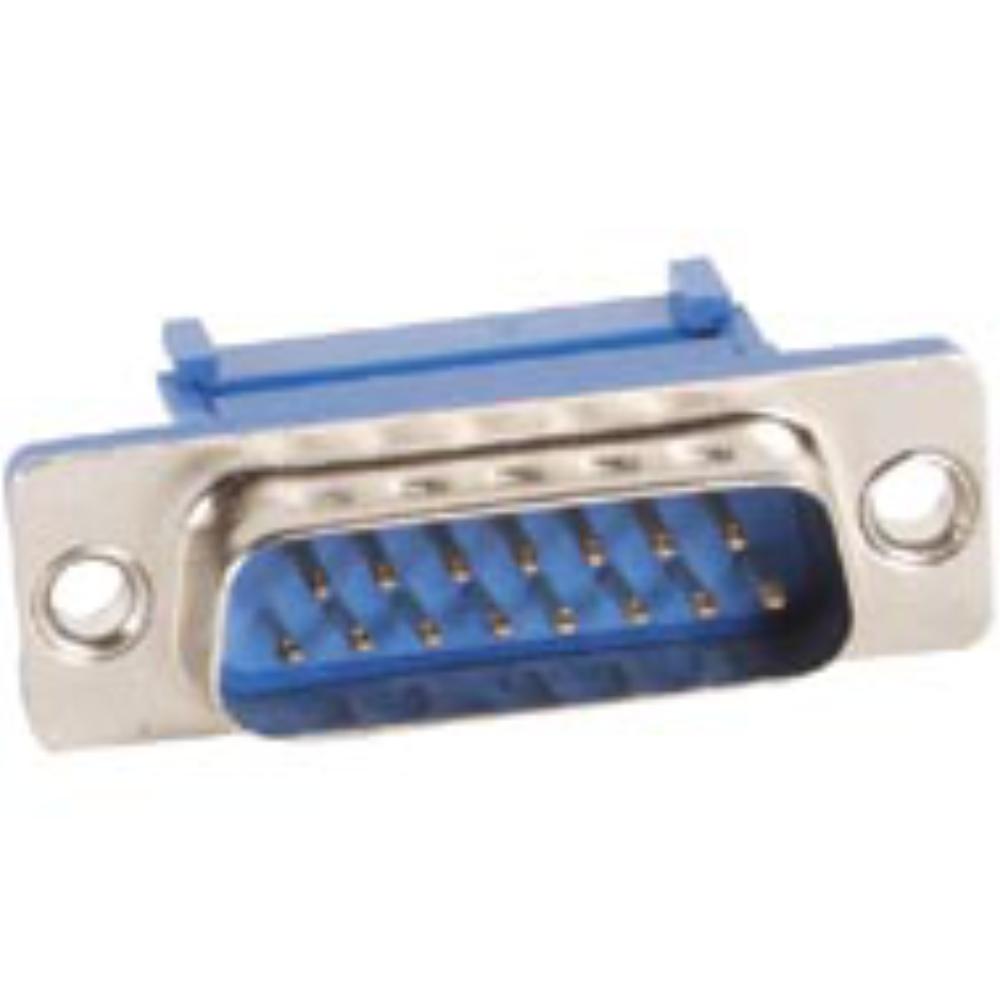

Det mest populære D-sub-stik er det 15-bens VGA-stik. Dette almindelige analoge billedstik findes på audiovisuelt udstyr, computere og beamers til tilslutning af en analog skærm. D-sub 9-stikket bruges som en seriel RS232-forbindelse. Dette stik blev ofte brugt til at tilslutte serielt udstyr som f.eks. et modem eller en stregkodescanner. Det er bemærkelsesværdigt, at når man bruger dette stik til serielle formål, sidder han-stikket på en bærbar computer eller pc og hun-stikket i enden af et serielt kabel. Hvis du vil bruge dette stik, skal du bestille et 9-polet serielt kabel. På pc'er og bærbare computere bruges også D-sub 25-stikket. Hvis du ser den 25-polede hun-version på bagsiden af en pc eller bærbar computer, er der tale om en parallelforbindelse. Denne port er specielt beregnet til tilslutning af et parallelt printerkabel. Hvis du ser den 25-polede han-version bag på en bærbar computer eller pc, er der tale om en anden RS 232-seriel portforbindelse. Hvis du vil bruge denne forbindelse, skal du bestille et D-sub 25-pin serielt kabel.

Typer af kabler

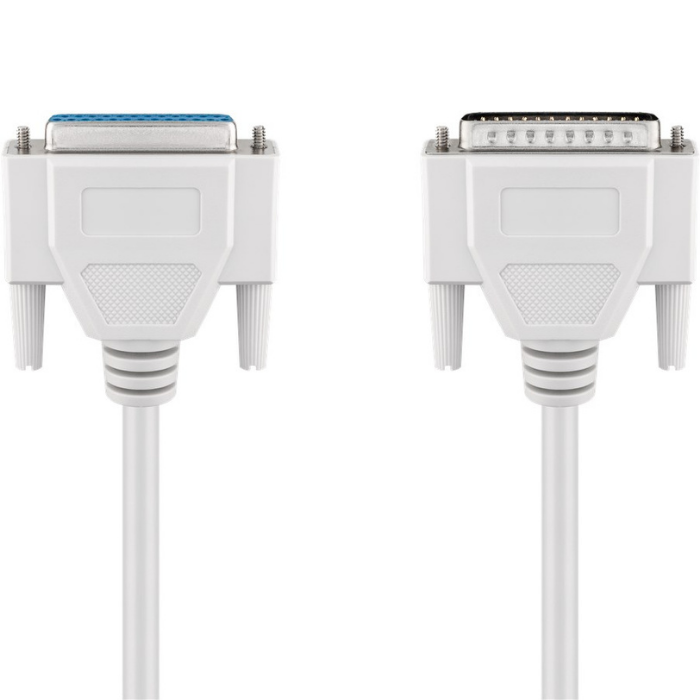

Hvis du vil bestille et kabel til at tilslutte en seriel enhed, skal du bruge et kabel med et han-stik i den ene ende og et hun-stik i den anden. Det er vigtigt at vide, om stikkene på din serielle enhed og din bærbare computer eller pc har et 9-bens eller et 25-bens stik. Afhængigt af forbindelsen vælger du et kabel med 9-pin- eller 25-pin-stik. Vi sælger også kabler med et 9-pin-stik på den ene side og et 25-pin-stik på den anden. Vær meget opmærksom på, hvilken side der skal være han, og hvilken side der skal være hun. Et null-modem-kabel er et særligt kabel. Navnet "null-modem-kabel" betyder bogstaveligt talt "intet modemkabel" og stammer fra dengang, hvor serielle forbindelser primært blev brugt til at forbinde opkalds-modemer. Et null-modem er specielt designet til at etablere en seriel forbindelse mellem to computere. D-sub 9-pin bruges også til spilcontrollere, tilslutningsskemaet varierer fra mærke til mærke, men med et D-sub-forlængerkabel er det muligt at forlænge ethvert spilcontroller-kabel.
