22-pin SATA til 2x M.2 NGFF-adapter - RAID

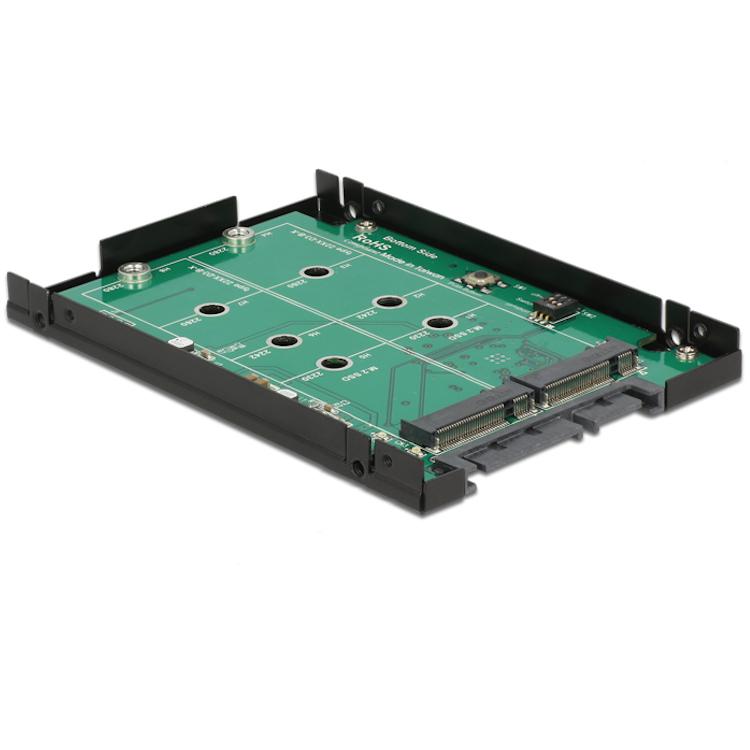

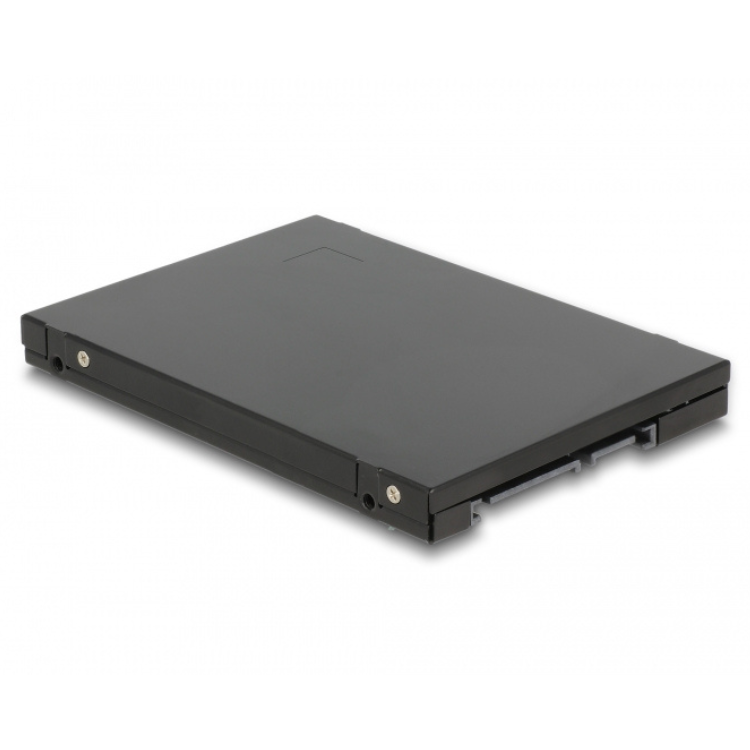

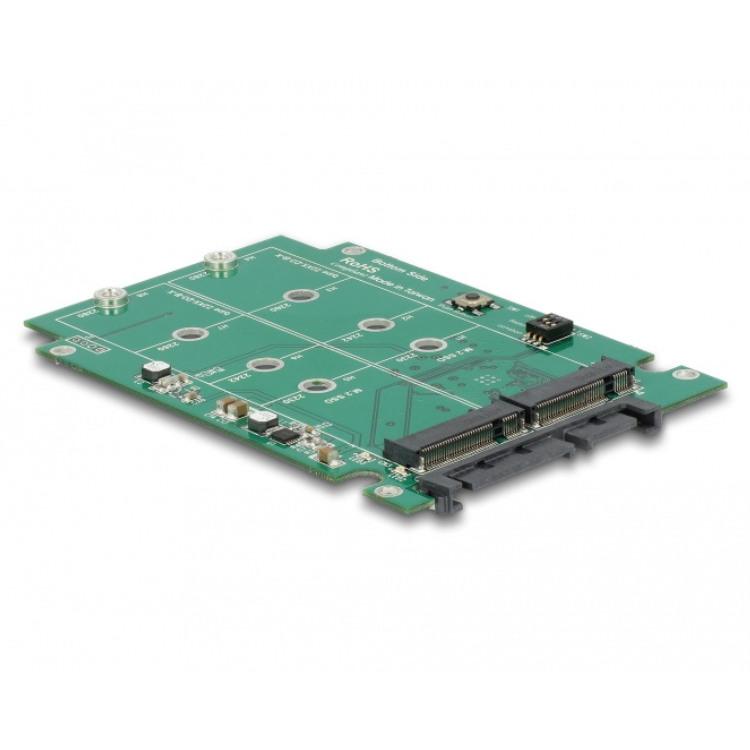

Denne SATA til M.2 konverter med RAID fra Delock bruges til at tilslutte op til to M.2 SSD'er internt via en SATA 22-pins forbindelse. Konverteren har formfaktoren som et 2,5 tommer lagerenhed og kan derfor bruges som erstatning for en 2,5 tommer harddisk (HDD) i en computer eller server.
Adapteren understøtter M.2 moduler med key B eller key B+M, der er baseret på SATA-interfacet. Understøttede modulformater er 2230, 2242, 2260 og 2280. Dette gør det muligt at indsætte M.2 SSD'er i forskellige længder i adapteren.

Når to SSD'er bruges, kan konverteren konfigureres med forskellige RAID-konfigurationer som RAID 0, RAID 1 eller JBOD. Den ønskede RAID-tilstand indstilles via en DIP-kontakt på konverteren. RAID-funktionaliteten håndteres af den integrerede Asmedia ASM1092R chipset og fungerer uafhængigt af operativsystemet.
Konverteren understøtter dobbelsidede M.2 moduler med en maksimal komponenthøjde på 1,35 mm. Statusinformation vises via LED-indikatorer for SATA-aktivitet og SSD-fejlmeddelelser.
Adapteren understøtter en datahastighed på op til 6 Gb/s og er bootable, hvilket gør det muligt at starte et operativsystem direkte fra den installerede M.2 SSD. Da konverteren udelukkende konverterer en hardwaregrænseflade, er ingen driverinstallation nødvendig og adapteren fungerer uafhængigt af det anvendte operativsystem.

Specifikationer
Mærke: Delock
Produkttype: SATA til M.2 konverter med RAID
Formfaktor: 2,5 tommer
Interface: SATA
Chipset: Asmedia ASM1092R
Stik 1: SATA 22-pins male
Stik 2: 2 × 67-pins M.2 key B slot
Understøttede M.2 formater: 2230, 2242, 2260, 2280
Understøttede key typer: B-key og B+M-key (SATA-baseret)
Maksimal komponenthøjde M.2 modul: 1,35 mm
Understøttelse af dobbeltsidede moduler: ja
RAID-tilstande: RAID 0, RAID 1, JBOD
RAID-konfiguration: DIP-kontakt
LED-indikatorer: SATA-aktivitet (grøn), SSD-fejl (rød)
SMART-understøttelse: nej
Maksimal datahastighed: 6 Gb/s
Bootable: ja
Driver nødvendig: nej

Anvendte termer
SATA (Serial ATA): en grænseflade til tilslutning af lagerenheder som harddiske og SSD'er til en computer via en seriel dataforbindelse.
SATA 22-pins stik: en kombineret forbindelse, der består af et 7-pins datastik og et 15-pins strømstik til SATA-lagerenheder.
M.2: en kompakt udvidelsesgrænseflade til lager- og udvidelsesmoduler i computersystemer.
M.2 key B: en nøgleposition i et M.2-stik, der bruges til moduler med blandt andet SATA-interfaces.
M.2 key B+M: et M.2 modul med to nøglepositioner, hvilket gør det kompatibelt med flere M.2 slots, ofte brugt til SATA-baserede M.2 SSD'er.
M.2 format 2230 / 2242 / 2260 / 2280: angivelse af de fysiske dimensioner af et M.2 modul, hvor de første to cifre angiver bredden (22 mm) og de sidste to længden i millimeter.
RAID (Redundant Array of Independent Disks): en teknologi, hvor flere lagerenheder kombineres for højere ydeevne, større kapacitet eller dataredundans.
JBOD (Just a Bunch Of Disks): en konfiguration, hvor flere lagerenheder bruges separat uden RAID-struktur.
Bootable: angiver, at en lagerenhed kan bruges til at starte et operativsystem på.
