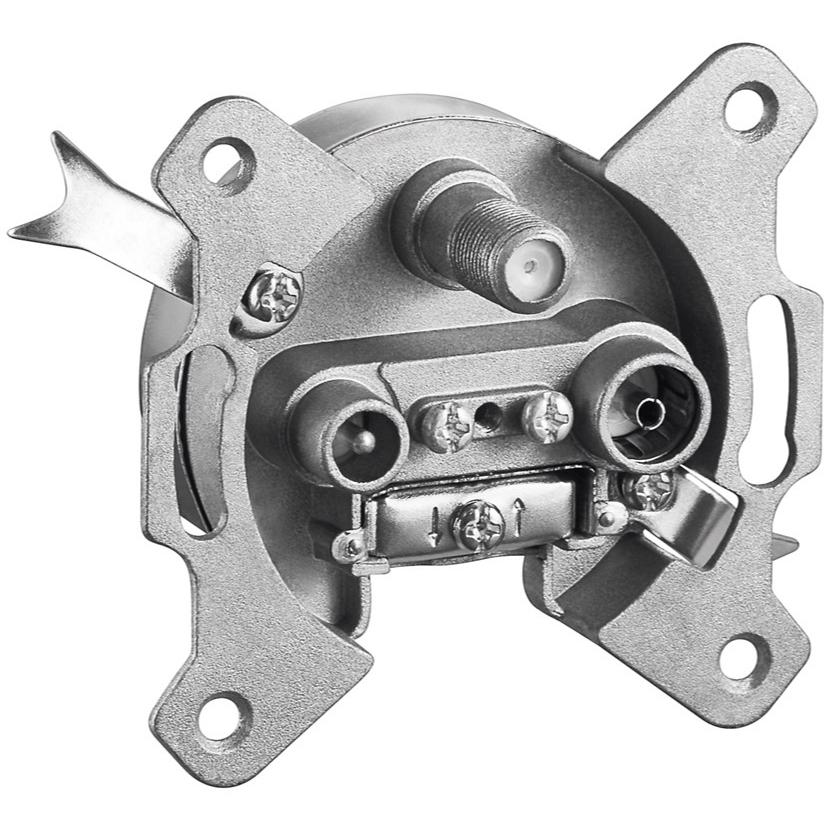

Antennedåse - 3-vejs

Denne antenne-vægstikdåse til satellitinstallationer er beregnet til tilslutning af tv-, radio- og satellitudstyr inden for koaksialinstallationer. Vægstikdåsen anvendes som sluttedåse med DC-gennemgang inden for et koaksialnetværk og har tilslutninger til TV, radio og satellit.

Vægstikdåsen er egnet til brug i kabel-tv-installationer til kabel-tv, radio, satellit og DVB-T. Takket være den returgodkendte udførelse kan installationen transportere signaler i to retninger, hvilket er nødvendigt for interaktive tjenester som kabelmodems og mediabokse. DC-gennemgangen på SAT-tilslutningen gør det muligt at overføre forsyningsspænding via koaksialkablet til f.eks. en LNB eller en multiswitch.

SAT-tilslutningen understøtter et frekvensområde på 950 – 2400 MHz. Tv-tilslutningen understøtter et frekvensområde på 125 – 862 MHz med en returvej på 5 – 65 MHz. For radio understøttes et frekvensområde på 88 – 120 MHz. Derfor kan vægstikdåsen anvendes i koaksialnetværk til tv-, radio- og satellitsignaler.

Specifikationer
• Produkttype Antenne vægstikdåse
• Type Sluttedåse med DC-gennemgang
• Tilslutning 1 IEC-stik hun (TV)
• Tilslutning 2 IEC-stik han (radio)
• Tilslutning 3 F-stik hun (SAT)
• Returgodkendt Ja
• Frekvensområde TV 125 – 862 MHz
• Frekvensområde TV returvej 5 – 65 MHz
• Frekvensområde radio 88 – 120 MHz
• Frekvensområde SAT 950 – 2400 MHz
• Gennemløbsdæmpning SAT/TV 6 dB (2000 / 862 MHz)
• Tilslutningsdæmpning TV 12,5 – 14 dB
• Tilslutningsdæmpning radio 12,5 – 13,5 dB
• Tilslutningsdæmpning SAT 13 dB
• Impedans 75 ohm
• Dæmpning 10 dB
• Mærkning CE
• Emballage Bulk
• Levering Eksklusiv afdækplade og opbygningskant

Tilbehør til vægstikdåse:
- Afdækningsplade
- Opbygningskant

Sluttedåse
En sluttedåse anvendes, når koaksialkablet viderekobles til en efterfølgende vægstikdåse. Dette gør det muligt at realisere flere tilslutningspunkter inden for en enkelt koaksialinstallation.

Satellittilslutning
F-stikket anvendes til satellitudstyr som en satellitmodtager eller LNB-forbindelse inden for en satellitinstallation.
