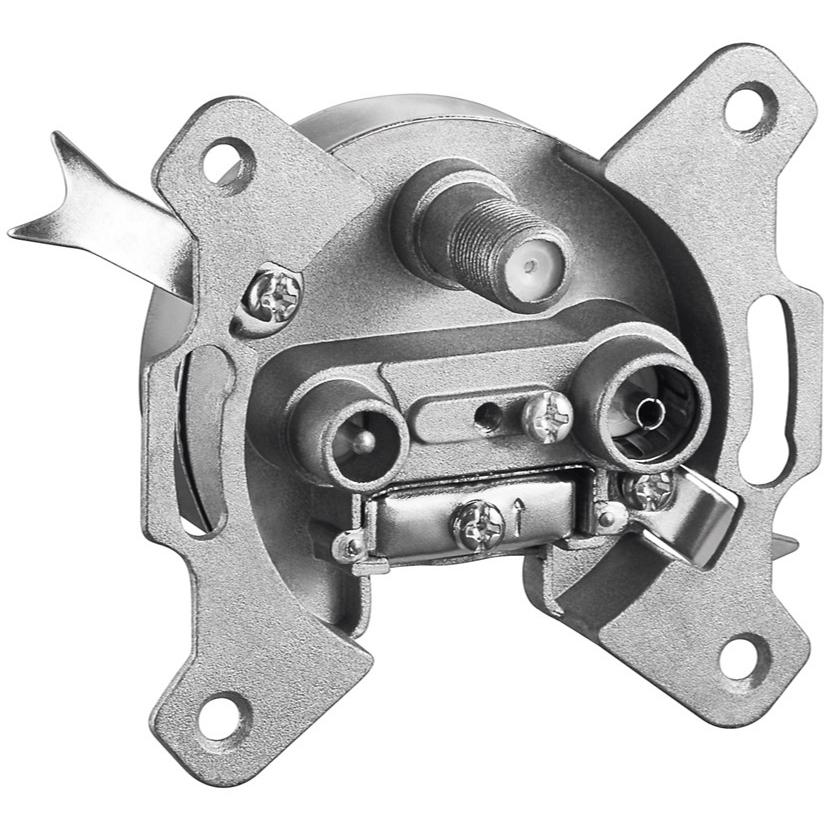

Antennedåse - 3-vejs

Denne antenne vægstik er beregnet til tilslutning af tv, radio og satellitudstyr i coax-installationer til kabel-tv og antennesystemer. Vægstikket kan bruges som gennemgangsdåse eller slutdåse i en coax-installation.

Antennedåsen er egnet til brug i BK-installationer til kabel-tv, radio, satellit og DVB-T. Tilslutningen kan forbindes med en multiskifter eller LNB og er velegnet til både overflademontering og indbygning.

SAT-tilslutningen understøtter et frekvensområde på 950 – 2400 MHz. TV-tilslutningen understøtter et frekvensområde på 125 – 862 MHz med en returvej på 5 – 65 MHz. Til radio understøttes et frekvensområde på 88 – 120 MHz. SAT-tilslutningen har DC-gennemgang, så strømforsyning kan sendes via coax-kablet til f.eks. en LNB.

Specifikationer
• Produkttype Antenne vægstik
• Udførelse 3-hullers gennemgangs- eller slutdåse
• Impedans 75 ohm
• Tilslutning 1 IEC-stik hun (TV)
• Tilslutning 2 IEC-stik han (radio)
• Tilslutning 3 F-stik hun (SAT)
• Tilslutningsdæmpning TV 2,5 – 3,5 dB
• Tilslutningsdæmpning radio 2,5 – 3,5 dB
• Tilslutningsdæmpning SAT 3 dB
• Frekvensområde TV 125 – 862 MHz
• Frekvensområde TV returvej 5 – 65 MHz
• Frekvensområde radio 88 – 120 MHz
• Frekvensområde SAT 950 – 2400 MHz
• DC-gennemgang Ja (SAT-tilslutning)
• Godkendelse CE

Tilbehør til vægstik:
- Afdekplade
- Overflademonteringsramme

3 tilslutninger
Vægstikket har tre tilslutninger, så tv-, radio- og satellitudstyr kan tilsluttes via en enkelt coax-installation.

Returvej
Returvejen på TV-tilslutningen muliggør tovejskommunikation i coax-netværket. Dette gør det muligt for enheder som kabelmodemmer og interaktive medieafspillere at sende data tilbage til netværket.

DC-gennemgang
SAT-tilslutningen understøtter DC-gennemgang, så strømforsyning kan sendes via coax-kablet til f.eks. en LNB eller satellitanlæg.
