Antenneboks - 2-vejs

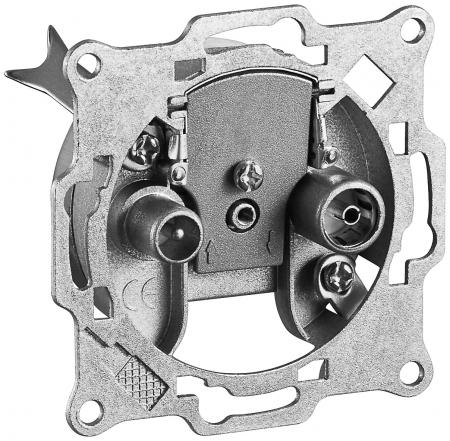

Denne antenne vægstikdåse er beregnet til tilslutning af fjernsyn og radio i koaksialinstallationer til kabel-tv og antennesystemer. Vægstikdåsen anvendes som serieforbindelsesdåse i et koaksialnetværk og har en IEC hun-tilslutning til fjernsyn og en IEC han-tilslutning til radio.

Antennedåsen er velegnet til brug i BK-installationer til kabel-tv, radio og DVB-T. Vægstikdåsen er returkapabel og kan derfor anvendes i installationer, hvor tovejskommunikation er nødvendig, f.eks. til interaktivt fjernsyn eller kabelmodemmer.

Tilslutningen understøtter et frekvensområde for fjernsyn på 5 – 1000 MHz og for radio 87,5 – 139 MHz. Dåsen har en gennemgangsdæmpning på ca. 8 dB og kan tilsluttes et koaksialnetværk, der fører videre til flere tilslutningspunkter. Vægstikdåsen har ingen DC-gennemgang for strømforsyning.

Vægstikdåsen leveres uden dækplade og uden påbygningsramme og kan monteres i både påbygnings- og indbygningsinstallationer.

Specifikationer
• Produkttype Antenne vægstikdåse
• Udførelse Serieforbindelsesdåse (2-huls)
• Farve Hvid
• Impedans 75 ohm
• Tilslutning 1 IEC-stik hun (TV)
• Tilslutning 2 IEC-stik han (radio)
• Returkapabel Ja
• Gennemgangsdæmpning 5 dB (SAT/TV 2000 / 862 MHz)
• Tilslutningsdæmpning TV 7 – 9,5 dB
• Tilslutningsdæmpning radio 7 – 9,5 dB
• Frekvensområde TV 5 – 1000 MHz
• Frekvensområde radio 87,5 – 139 MHz
• DC-gennemgang Nej
• Dæmpning 8 dB

Tilbehør til vægstikdåse
- Dækplade
- Påbygningsramme

Serieforbindelsesdåse
En serieforbindelsesdåse bruges, når koaksialkablet serieforbindes til en efterfølgende vægstikdåse. Dette muliggør realisering af flere tilslutningspunkter inden for en koaksialinstallation.

Returvej
Takket være den returkapable udførelse kan installationen transportere signaler i to retninger. Dette gør det muligt for interaktive tjenester at fungere inden for koaksialnetværket.
