Antennedåse - 3-vejs

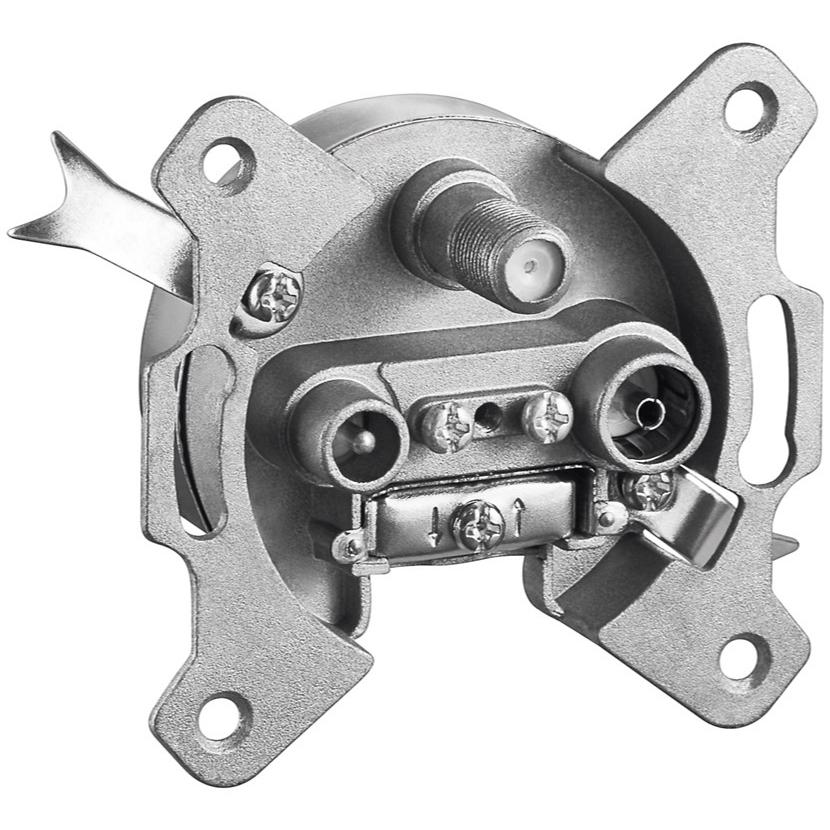

Denne antenne vægstikdåse til satellitinstallationer er beregnet til tilslutning af tv, radio og satellitudstyr i koaksialinstallationer. Vægstikdåsen anvendes som en stikdåse i et koaksialnetværk og har tilslutninger til TV, radio og satellit.

Vægstikdåsen er velegnet til brug i BK-installationer til kabel-tv, radio, satellit og DVB-T. Takket være det returkompatible design kan installationen transportere signaler i to retninger, hvilket er nødvendigt for interaktive tjenester som kabelmodemmer og mediabokse.

SAT-tilslutningen understøtter et frekvensområde på 950 – 2400 MHz. TV-tilslutningen understøtter et frekvensområde på 125 – 862 MHz med en returvej på 5 – 65 MHz. For radio understøttes et frekvensområde på 88 – 120 MHz. Dette gør det muligt at anvende vægstikdåsen i koaksialnetværk til tv, radio og satellitsignaler.

Specifikationer
• Produkttype Antenne vægstikdåse
• Type Stikdåse
• Tilslutning 1 IEC-stik hun (TV)
• Tilslutning 2 IEC-stik han (radio)
• Tilslutning 3 F-stik hun (SAT)
• Returkompatibel Ja
• Frekvensområde TV 125 – 862 MHz
• Frekvensområde TV returvej 5 – 65 MHz
• Frekvensområde radio 88 – 120 MHz
• Frekvensområde SAT 950 – 2400 MHz
• Gennemgangsdæmpning SAT/TV 6 dB (2000 / 862 MHz)
• Tilslutningsdæmpning TV 12,5 – 14 dB
• Tilslutningsdæmpning radio 12,5 – 13,5 dB
• Tilslutningsdæmpning SAT 13 dB
• Impedans 75 ohm
• Dæmpning 10 dB
• Levering Eksklusive afdækplade og monteringsramme

Tilbehør til vægstikdåse:
- Afdækplade
- Monteringsramme

Stikdåse
En stikdåse bruges, når koaksialkablet gennemføres til en efterfølgende vægstikdåse. Dette gør det muligt at realisere flere tilslutningspunkter inden for en enkelt koaksialinstallation.

Satellittilslutning
F-stikket bruges til satellitudstyr som en satellitmodtager eller LNB-forbindelse inden for en satellitinstallation.
