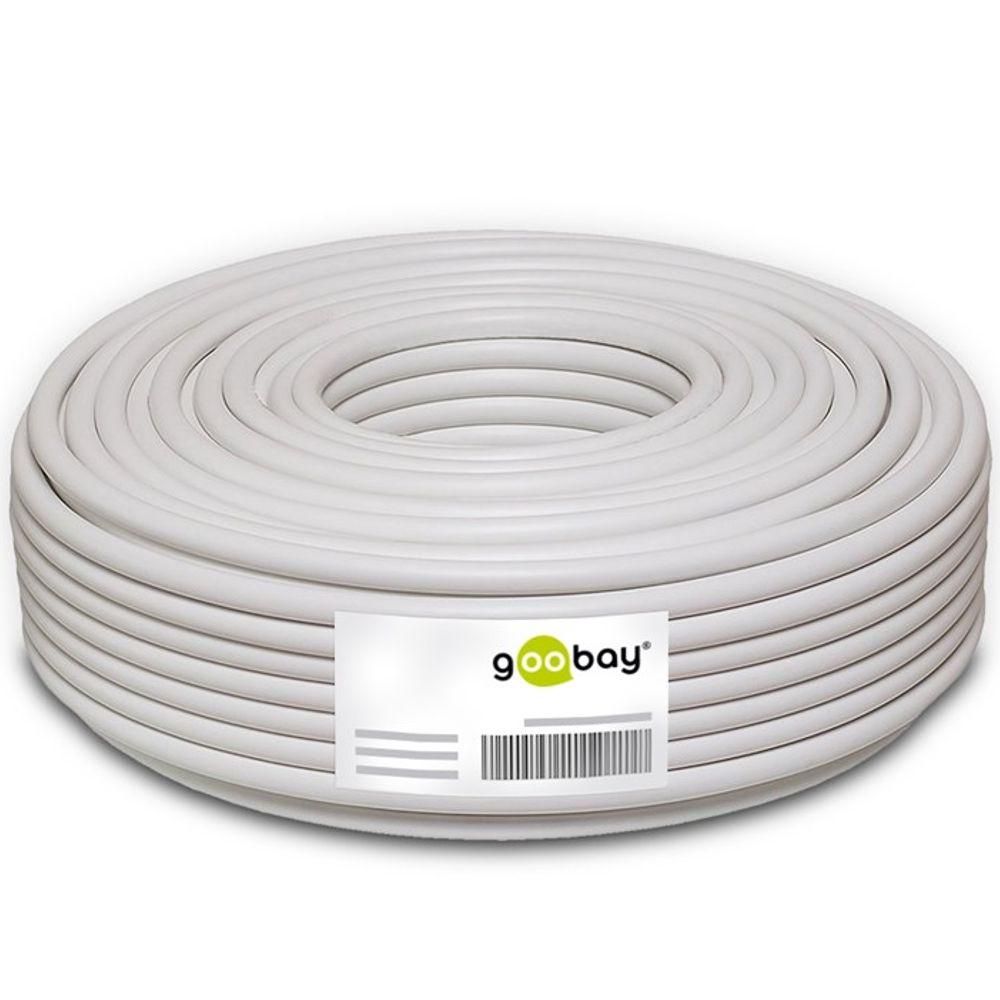

Antennekabel på rulle

Denne 100 dB koaksialkabel (Class A) er beregnet til digitale satellit- og kabelinstallationer inden for et 75 Ω koaksialnetværk.
Denne kabel er egnet til HDTV- anvendelser via DVB-S/S2, DVB-T/T2 og DVB-C/C2.
Denne dobbelt afskærmede konstruktion er klassificeret som Class A iht. EN 50117 og giver høj beskyttelse mod elektromagnetisk interferens.
Denne kabel opfylder CPR (Construction Products Regulation) og er klassificeret iht. brandklasse Eca.

Specifikationer & funktioner
• Kabeltype koaksialkabel
• Karakteristisk impedans 75 Ω
• Afskærmningsstandard EN 50117 Class A
• Beskyttelse mod LTE/5G-interferens Class A afskærmning
• Afskærmningsgrad 100 dB
• Afskærmning 2-lags
• Afskærmningstype 1 aluminiumsfolie (dobbelt)
• Afskærmningstype 2 aluminiumflet (128x)
• Inderleder CCS
• Diameter inderleder Ø 1,1 mm
• Diameter dielektrikum Ø 4,8 mm
• Ydre diameter ca. 6,8 mm
• Dielektrikum opskummet polyethylen (foam PE)
• Kappe PVC
• Farve hvid
• CPR-klassificering Eca
• Brandadfærd standard EN 50575
• Brugstemperatur -20 °C til 70 °C
• Certificeringer CE

Forklaring af anvendte termer
DVB står for Digital Video Broadcasting, den europæiske standard for digitalt fjernsyn.
• DVB-S/S2 bruges til satellitmodtagelse og opererer typisk i frekvensområdet fra ca. 950–2150 MHz.
• DVB-T/T2 bruges til digitalt jordbaseret fjernsyn via sendemaster.
• DVB-C/C2 bruges til digitalt kabel-tv og opererer typisk inden for 5–862 MHz eller højere i moderne netværk.
75 Ω er standardimpedansen for koaksiale tv- og datasignaler. Korrekt impedans forhindrer signalrefleksioner.
EN 50117 er den europæiske standard for koaksialkabler og specificerer blandt andet afskærmningsklasser og elektrisk ydeevne.
Class A inden for EN 50117 indikerer et højt afskærmningsniveau mod elektromagnetisk interferens, inklusive LTE- og 5G-signaler.
100 dB afskærmningsgrad angiver graden af undertrykkelse af ekstern støj; jo højere værdi, jo bedre beskyttelse.
Dobbelt afskærmning kombinerer folie med flettet afskærmning for optimal RF-beskyttelse og mekanisk stabilitet.
Foam PE er opskummet polyethylen med en lavere dielektrisk konstant, hvilket resulterer i lavere signaldæmpning ved højere frekvenser.
CPR (EU 305/2011) er den europæiske regulering for kablers brandadfærd i bygningsanvendelser.
EN 50575 er den harmoniserede standard, som kabler testes efter for brandadfærd under CPR-direktivet.
Eca er en basis brandklasse inden for CPR og angiver, at kabelen opfylder minimale krav til flammespredning.
