Antennekabel

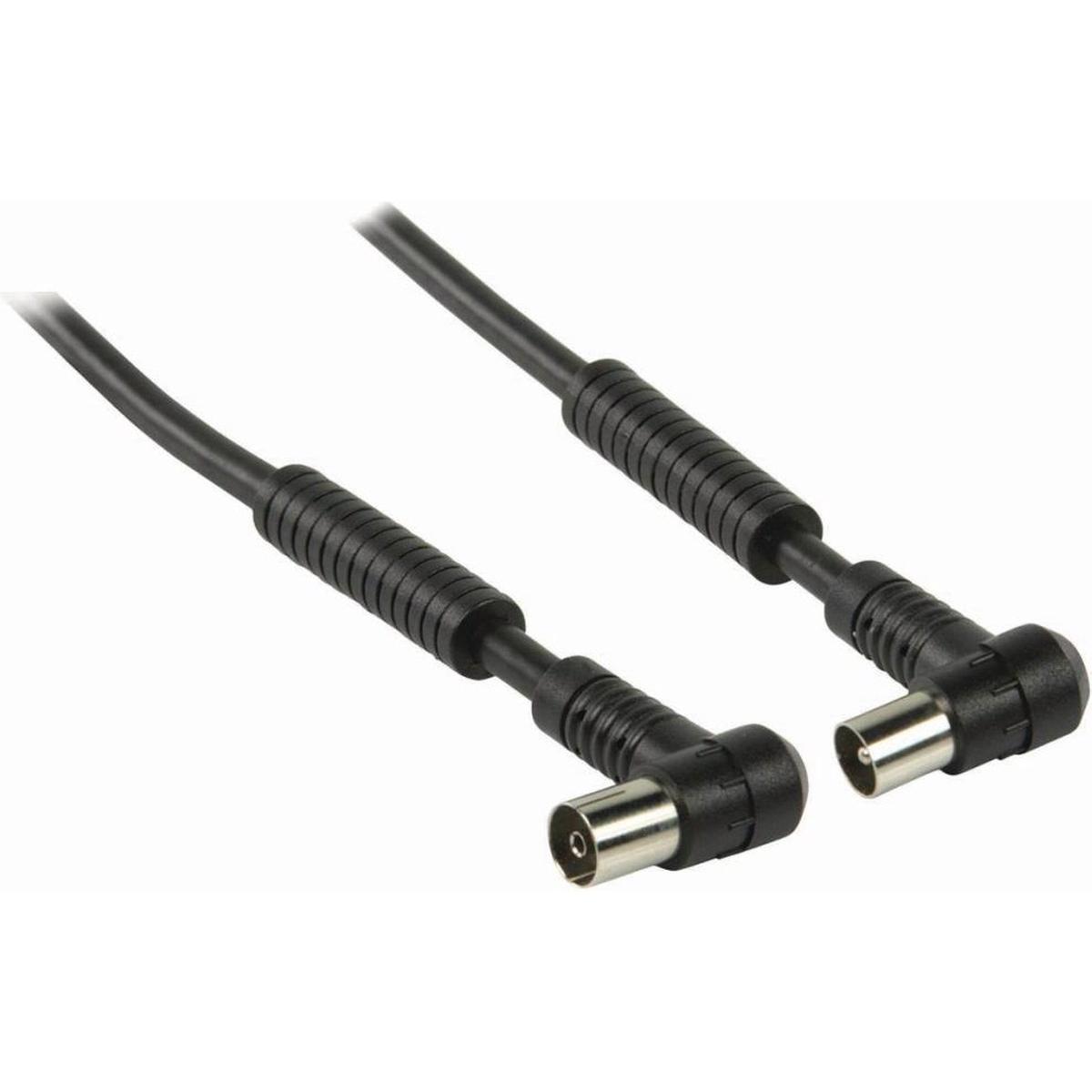

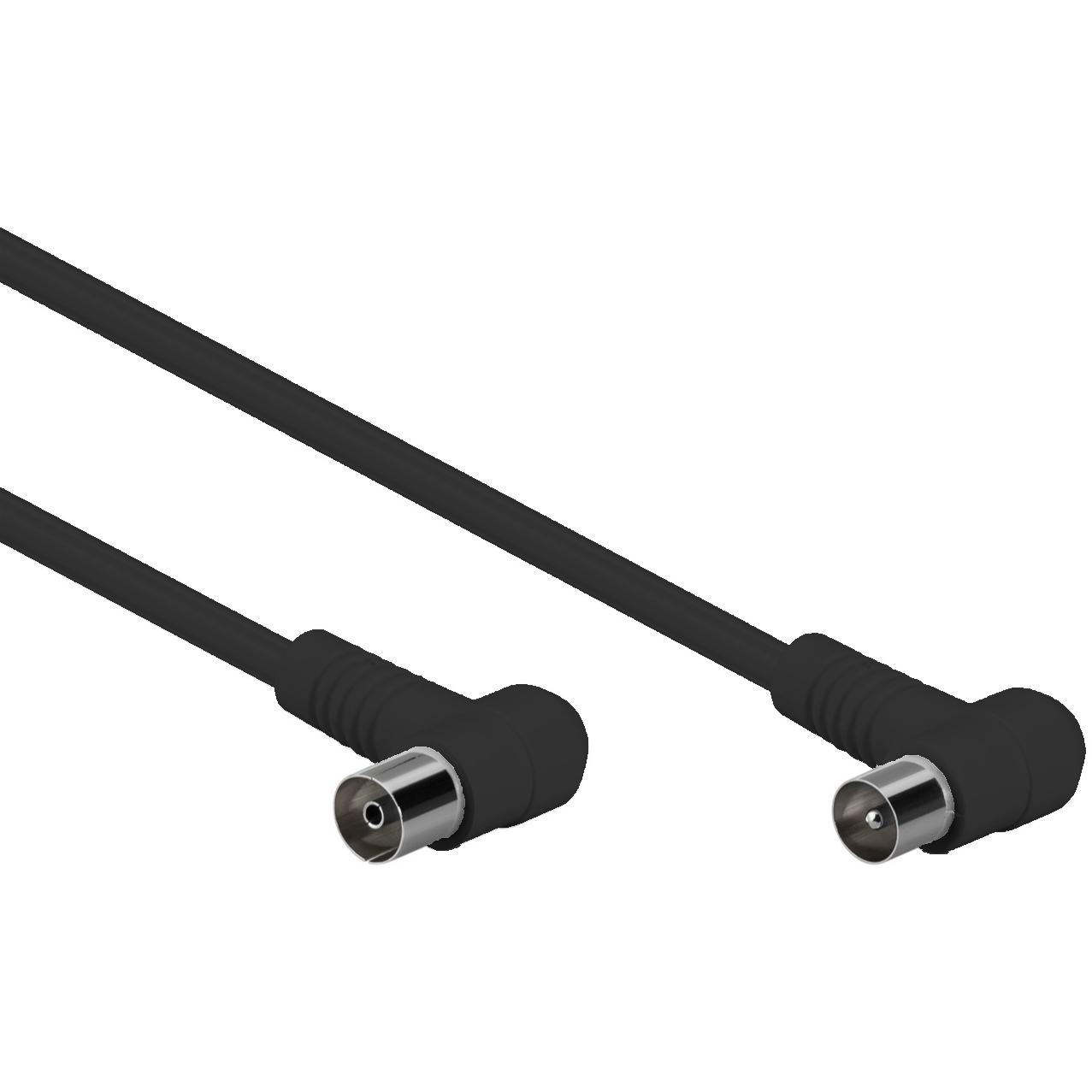

Denne koaksialkabel 75 Ω er beregnet til tilslutning af fjernsyns-, radio- eller kabelmodemudstyr til et koaksialt vægstik i DVB-C installationer. Kablet er udstyret med fire-lags afskærmning (120 dB, Class A), en 100% kobber indre leder (CU) og vinklede IEC-stik til montering i rum med begrænset plads, som f.eks. bag vægmonterede fjernsyn. Takket være den høje afskærmningsværdi er kablet velegnet til installationer i miljøer med øget elektromagnetisk belastning, herunder beskyttelse mod LTE- og 5G-indstråling.

Specifikationer
• Tilslutning 1 IEC-stik (male), vinklet
• Tilslutning 2 IEC-bøsning (female), vinklet
• Impedans 75 Ω
• Afskærmningsklasse Class A
• dB-værdi 120 dB
• Beskyttelse Beskyttelse mod LTE/5G-indstråling
• Afskærmning Fire-lags (folie + flettet + folie + flettet)
• Indre leder 100% kobber (CU)
• Ydre diameter 6 mm
• Kappe PVC
• Udførelse Vinklet

Hvad betyder 120 dB og Class A?
Afskærmningsmålingen på 120 dB angiver, hvor effektivt kablet er beskyttet mod eksterne elektromagnetiske forstyrrelser. Jo højere dB-værdi, jo mindre indstråling udefra kan påvirke signalet.
Class A er en europæisk klassifikation i henhold til EN-standarder for koaksialkabler og angiver, at kablet opfylder krav til høj afskærmning inden for det frekvensområde, der bruges til fjernsyns- og datasignaler. Class A-kabler er velegnede til installationer i områder med stærke mobilnetværk (4G/LTE og 5G) og andre trådløse signaler.

Anvendelse
Velegnet til digitalt fjernsyn (DVB-C), radio og kabelinternet inden for husinstallationer. De vinklede stik muliggør placering ved begrænset indbygningsdybde. Den fire-lags afskærmning begrænser signalforurening ved højere frekvenser, der bruges til digitale fjernsyns- og datasignaler.

Forklaring af anvendte termer
DVB Digital fjernsynsstandard for kabel, satellit og jordbaseret. Velegnet til modtagelse af Full HD (1080p), Ultra HD 4K og 8K via DVB-installationer; den endelige opløsning afhænger af det leverede signal.
Impedans (75 Ω) Den karakteristiske modstand i fjernsyns- og kabelinstallationer. Komponenter inden for en installation skal have samme impedans for at undgå refleksioner og signaltab.
Fire-lags afskærmning Består af flere lag folie og flettet kappe. Denne konstruktion øger afskærmningsværdien og reducerer indstråling af eksterne signaler.
100% kobberleder En solid kobber indre leder giver lavere modstand, bedre signalledning og højere mekanisk pålidelighed end CCS- eller CCA-udførelser.

Generel forklaring af koaksialkabel
En koaksialkabel består af en central indre leder, et dielektrikum, flere afskærmningslag og en beskyttende ydre kappe. Denne opbygning sikrer kontrolleret signalledning med minimal indstråling og lav dæmpning. 75 Ω kabler bruges til fjernsyns- og kabelinstallationer; 50 Ω kabler bruges til RF- og sendeapplikationer.
