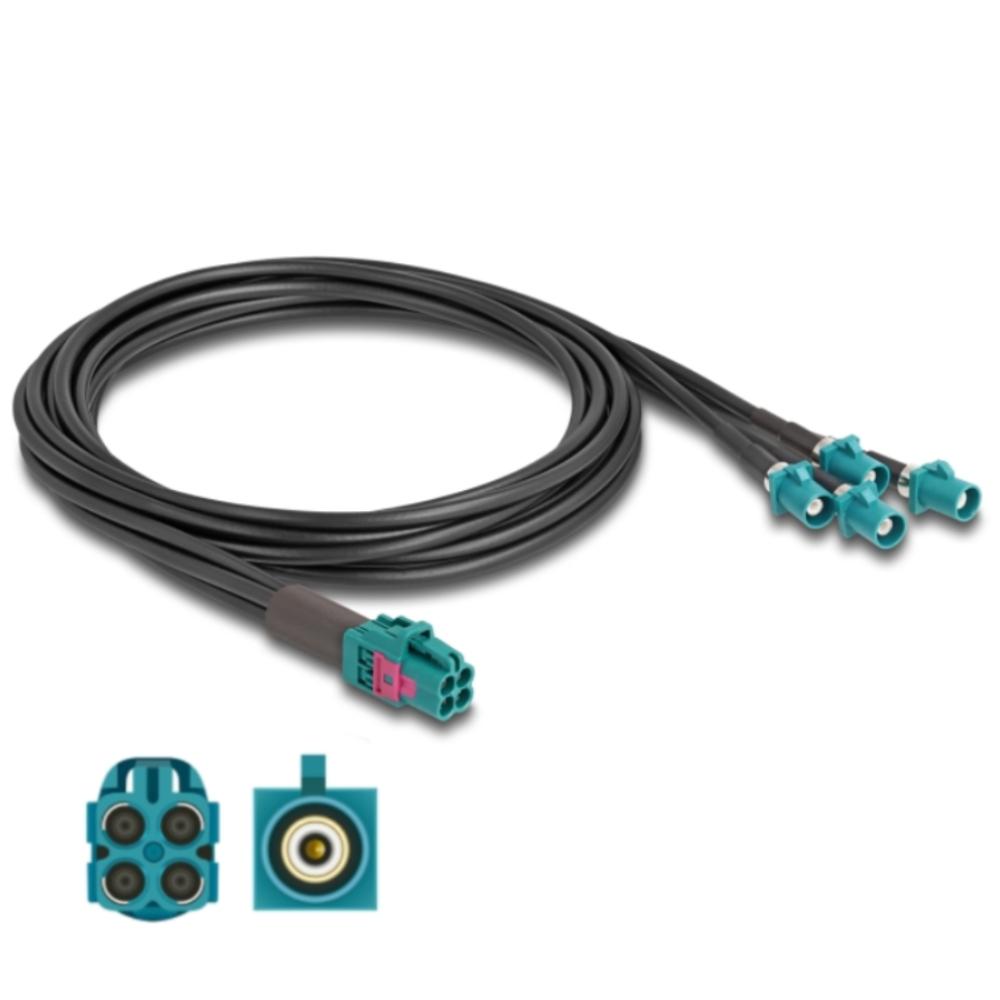

Antennekabel

Denne antennekabel med FAKRA A til FAKRA A forbindelse er beregnet til at forbinde RF-komponenter inden for radio-, antenne- og kommunikationsinstallationer. Kablet bruges til at forbinde udstyr med en FAKRA forbindelse.

Kablet har en FAKRA A jack (hun) på begge sider. FAKRA-stikkene er udført i RAL 9005 Jet Black i henhold til standardfarvekodningen for FAKRA type A.

Kablet er udført med RG-316 koaksialkabel, en tynd og fleksibel koaksialkabel, der er velegnet til RF-signaler. Kablet har en diameter på ca. 2,6 mm og en lille minimal bøjningsradius, hvilket gør det velegnet til montering i kompakte installationer.

Specifikationer
• Produkttype Antennekabel
• Mærke Delock
• Forbindelse 1 FAKRA A jack (hun)
• Forbindelse 2 FAKRA A jack (hun)
• FAKRA farve RAL 9005 Jet Black
• Impedans 50 ohm
• Kabeltype RG-316
• Kabeldiameter ca. 2,6 mm
• Kabeldæmpning 2 dB @ 2,4 GHz pr. meter
• Minimal bøjningsradius 10,5 mm
• Kabellængde 1,25 m (inkl. stik)

Forklaring af brugte termer
RG-316
RG-316 er en tynd koaksialkabel med PTFE-isolering og flettet afskærmning. Denne kabel bruges til RF-signaler og antenneforbindelser, hvor der er behov for en kompakt og fleksibel kabel.

FAKRA
FAKRA-stik er koaksiale RF-stik, der bruges til radiofrekvensforbindelser. Stikket er baseret på SMB-koaksialstandarden, men har et plasthus med mekanisk og farvemæssig kodning. Dette forhindrer, at forskellige stik ved en fejl kan forbindes med hinanden.

FAKRA-stik fungerer typisk med en impedans på 50 ohm og understøtter frekvenser op til flere GHz. De anvendes i antenne- og kommunikationssystemer som GPS, radio, LTE og 5G-antenner.

FAKRA typer
• FAKRA A – sort – universel RF-forbindelse / radio
• FAKRA B – hvid – GSM / telematik
• FAKRA C – blå – GPS-antenne
• FAKRA D – bordeaux / lilla – satellitradio
• FAKRA E – grøn – GSM / LTE
• FAKRA F – brun – mobilkommunikation
• FAKRA G – grå – radio / RF-signal
• FAKRA H – violet – video / kamerasystemer
• FAKRA I – beige – radioantenne
• FAKRA K – gulbrun – RF-kommunikation
• FAKRA L – blågrøn – telematik
• FAKRA M – orange – digital radio / DAB
• FAKRA Z – vandblå – universel eftermarkedstilslutning

Mekaniske udførelser
Ud over farvekodningen findes FAKRA-stik også i forskellige mekaniske udførelser.

• FAKRA plug (han) – kabelstik med central pin
• FAKRA jack (hun) – stik med central sokkel
• FAKRA panel mount – montering i en enhed eller chassis
• FAKRA PCB – montering direkte på et printkort

Kombinationen af farvekodning og mekaniske nøglepositioner sikrer, at forskellige RF-systemer som GPS, radio og mobilkommunikation ikke kan forveksles. Dette sikrer en pålidelig forbindelse i installationer, hvor flere antennesystemer bruges side om side.
