Beskyttelsesliste med kabelgennemføring

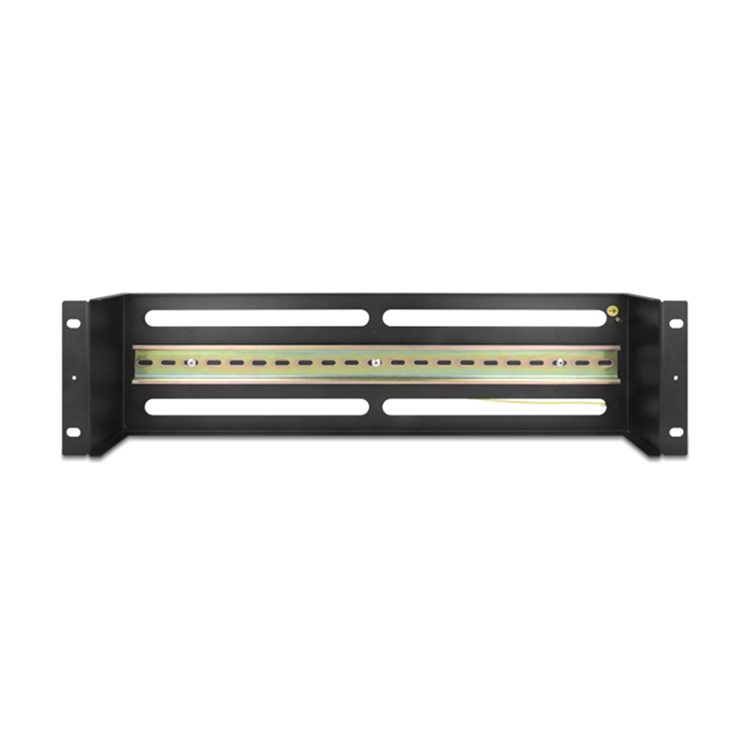

Dette DIN-skinne monteringspanel er beregnet til montering i et 19-tommer netværksskab og optager 3U rackhøjde. Panelet er udstyret med en 35 mm DIN-skinne og anvendes som et passivt monteringssystem til elektriske komponenter og interfacekomponenter inden for en rackopsætning.

Anvendelse
Dette panel bruges til at montere og afskærme komponenter som strømforsyninger, skrueterminaler og interfaceterminaler på en DIN-skinne inden for et 19-tommer rack. Den medfølgende kabelindføring muliggør struktureret kabeladgang.

Konstruktion og egenskaber

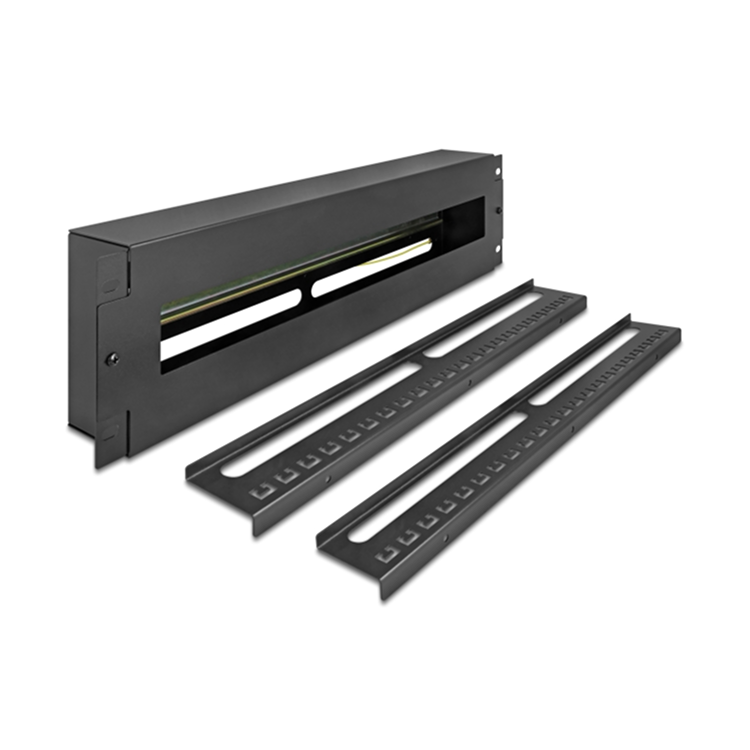

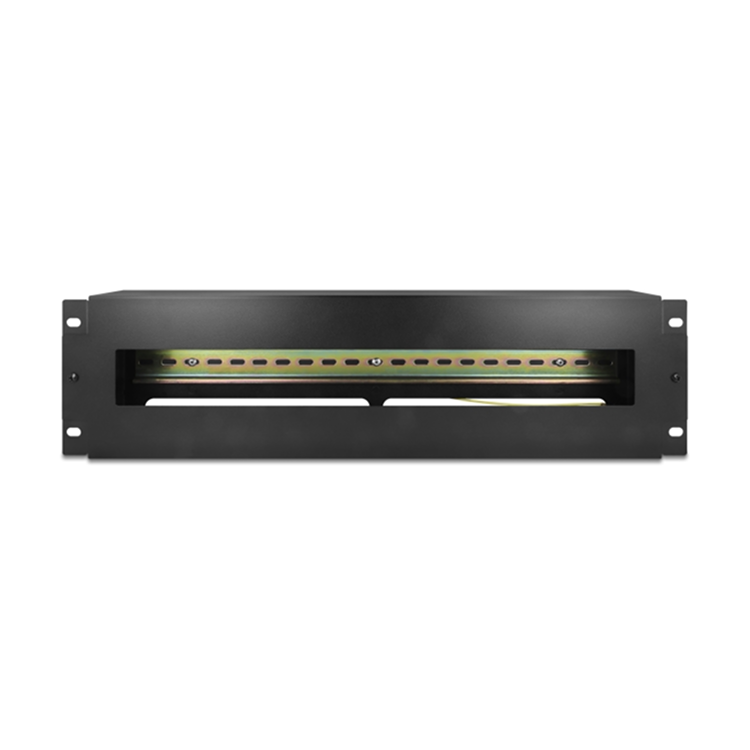

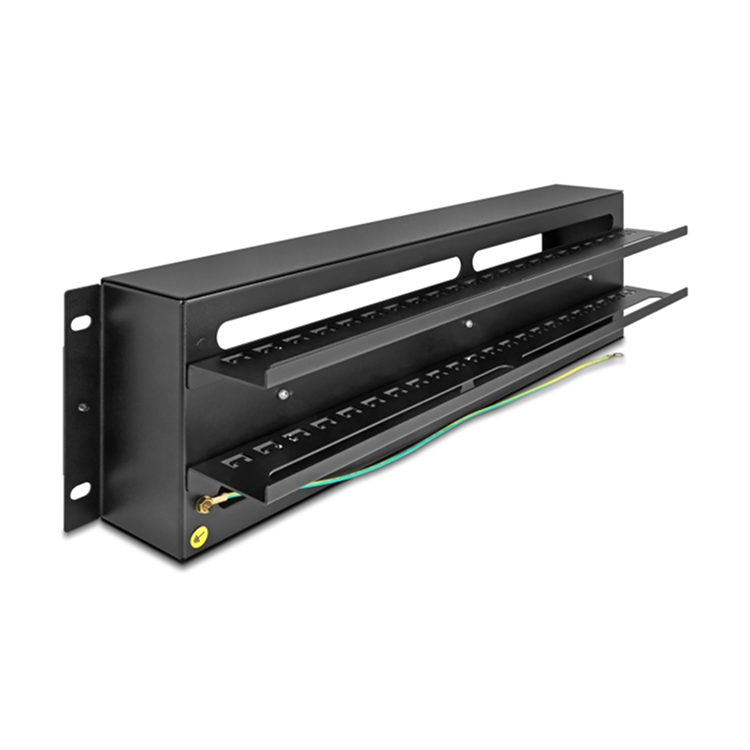

Panelet består af et metalhus med et dæksel og en åbning til kabler på fronten. På bagsiden er der to kabelaflastningsskinner, som kan bruges til mekanisk at fastgøre kabler for en pæn og stabil kabelføring.

Forklaring af kabelaflastning
Kabelaflastning er en mekanisk anordning, hvor trækkræfter på tilsluttede kabler ikke overføres direkte til monterede komponenter eller tilslutningspunkter.

Specifikationer
• Type: DIN-skinne monteringspanel
• Rackstørrelse: 19-tommer
• Højde: 3U
• DIN-skinne: 35 mm
• Kabelaflastning: 2 kabelaflastningsskinner
• Kabelindføring: tilgængelig
• Konstruktion: metalhus
• Mål (L x B x H): 482,6 x 132,0 x 111,0 mm

Forklaring af anvendte termer
• DIN-skinne: standardiseret monteringsskinne på 35 mm til fastgørelse af elektriske og elektroniske komponenter.
• 19-tommer: international rackstandard for netværks- og serverkabinetter.
• 3U: højde-enhed inden for et rack, hvor 1U svarer til 44,45 mm.
• Kabelaflastning: mekanisk aflastning, der forhindrer, at trækkræfter virker direkte på komponenter eller tilslutninger.

Pakkens indhold
• 1× DIN-skinne monteringspanel
• 1× jordledning
• 4× skruer
• 4× burmøtrikker
• 4× skiver
• 4× monteringsmøtrikker
