Bilopladekabel

Ladekabel Type 2 – Mode 3 – op til 22 kW
Kraftig og solidt udført ladekabel til hurtig og pålidelig opladning af elektriske køretøjer og plug-in-hybrider. Takket være det 3-fasede kabeldesign er opladning med høj effekt mulig, mens lavere opladningseffekter også understøttes. Dette ladekabel er udviklet og produceret i Tyskland og leveres med 10 års garanti.

Anvendelse
Til opladning af elektriske køretøjer og plug-in-hybrider med en Type 2-tilslutning via en ladestation, ladeboks eller wallbox. Velegnet til brug ved offentlige og private ladepunkter.

Varianter som længde og udførelse vælges via valgmenuen.

Montering / brug / funktion
Type 2-koblingen tilsluttes køretøjet, og Type 2-stikket til ladepunktet. Opladningstilstanden er Mode 3 i henhold til IEC 61851. Opladningsprocessen starter og stopper automatisk via køretøjets elektronik, uden ekstern kontrolboks.

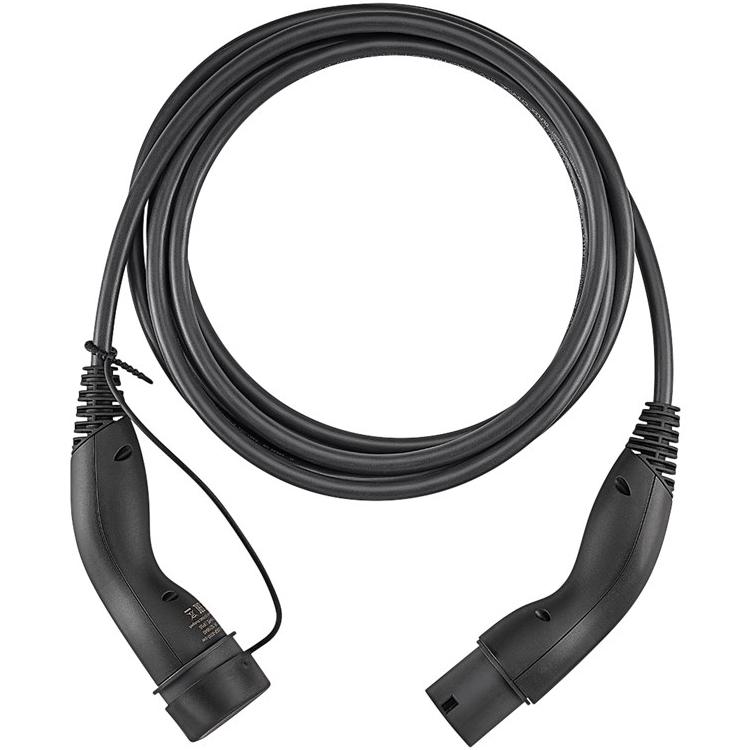

Udførelse / tilslutninger

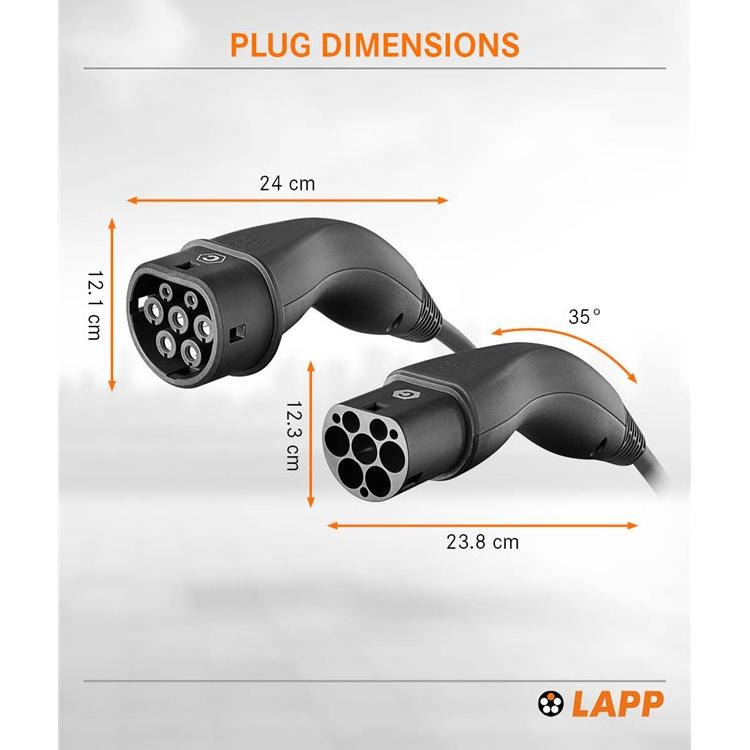

• Tilslutninger: Type 2 kobling (køretøjsside) og Type 2 stik (ladesside) i henhold til IEC 62196
• Opladningstilstand: Mode 3 i henhold til IEC 61851
• Kabeltype: ÖLFLEX® CHARGE, glat kabel

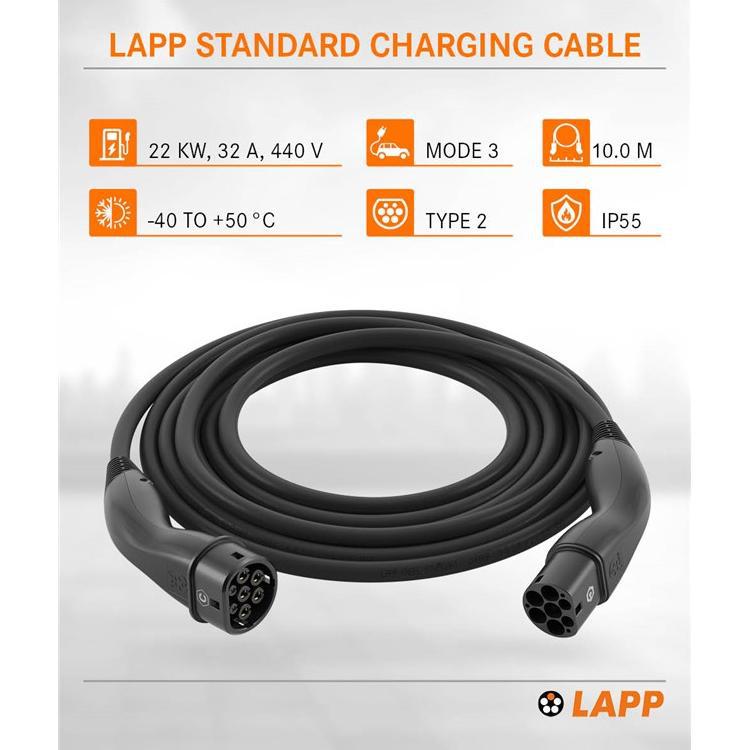

Tekniske specifikationer
• Maksimal opladningseffekt: op til 22 kW
• Maksimal strøm: 32 A
• Nominel spænding: 440 V AC
• Antal faser: 3
• Opladning: understøtter 3-faset opladning op til 22 kW, 3-faset opladning op til 11 kW og 1-faset opladning op til 7,4 kW og 3,7 kW
• Ledertværsnit: 6 mm²
• Beskyttelsesklasse: IP55
• IP55: beskyttet mod støvaflejringer og mod vandstråler fra alle retninger, egnet til udendørs brug
• Driftstemperatur: −40 °C til +50 °C

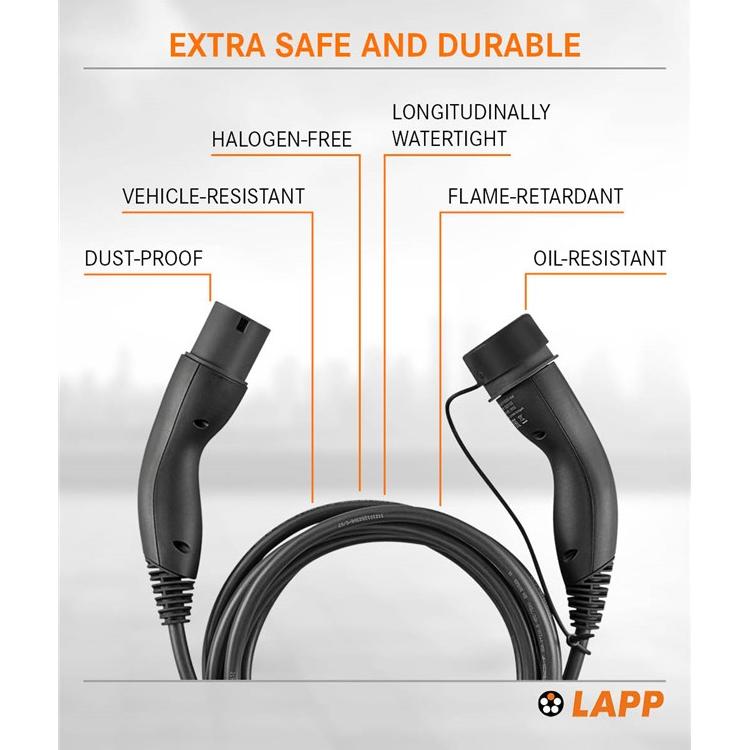

• Modstandsdygtighed: olie- og fugtbestandig
• Brandadfærd: flammehæmmende
• Oprindelse: fremstillet i Tyskland
• Garanti: 10 år

Godkendelser & standarder
• IEC 62196-1:2022 – Generelle krav til stik og køretøjsforbindelser til elektrisk opladning
• IEC 62196-2:2022 – Specifikationer for Type 2-stik til AC-opladning af elektriske køretøjer
• IEC 61851-1:2023 – Krav til ledende opladning af elektriske køretøjer (Mode 3)
• IEC 62893-1:2017 – Krav til kabler til opladning af elektriske køretøjer
• DIN EN 17186:2019 – Krav til infrastruktur til opladning af køretøjer og opladningsstik
• CE – Overholdelse af europæiske sikkerheds- og overensstemmelseskrav
• RoHS (2011/65/EU) – Begrænsning af farlige stoffer i elektrisk udstyr
• LVD (2014/35/EU) – Lavspændingsdirektivet for elektrisk sikkerhed

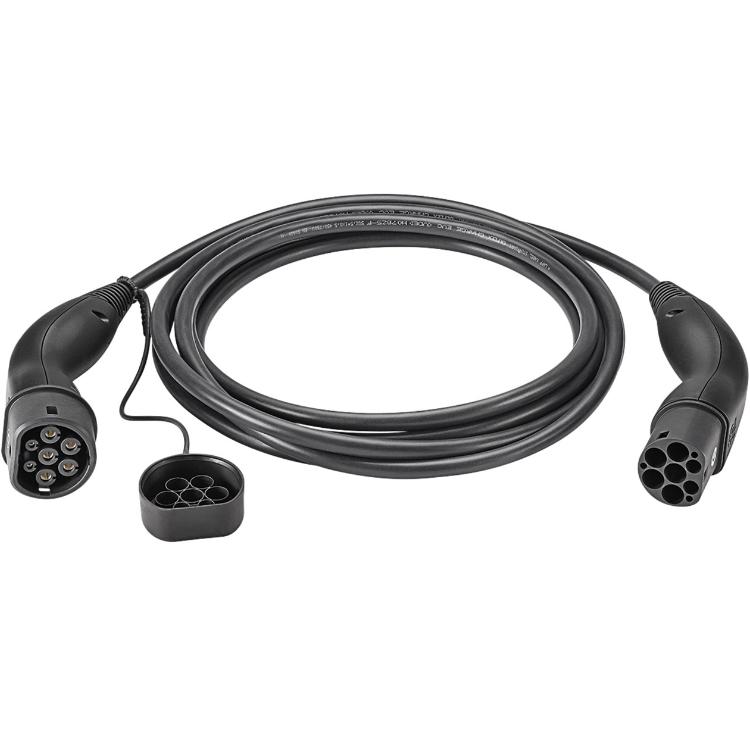

Indhold af pakken
• Ladekabel med beskyttelseshætte
• Brugervejledning

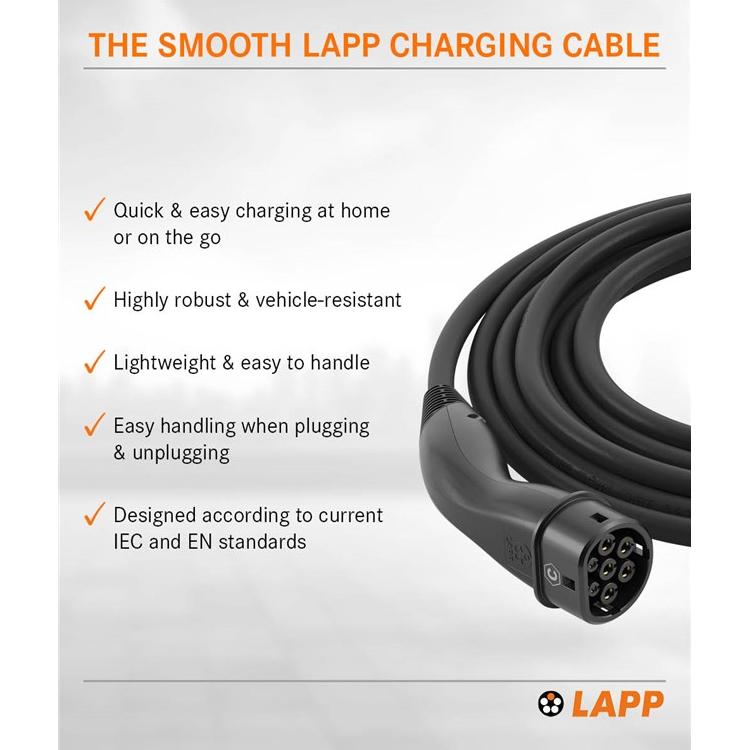

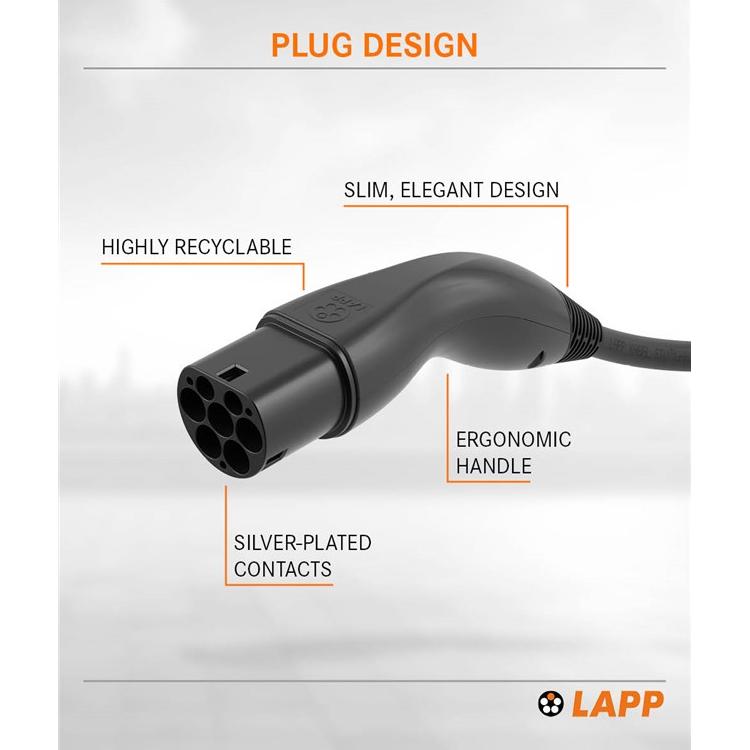

Særlige kendetegn
• Ergonomisk designet, solide gummihåndtag
• Beskyttelseshætte på Type 2-koblingen på køretøjssiden mod snavs og fugt
• Forsølvede, korrosionsbestandige kontaktstifter for pålidelig strømtransmission
• Overkørselsbestandig kabel- og stikkonstruktion til intensiv daglig brug
• Letvægtsdesign til nem håndtering og opbevaring
