BNC-skrueterminal

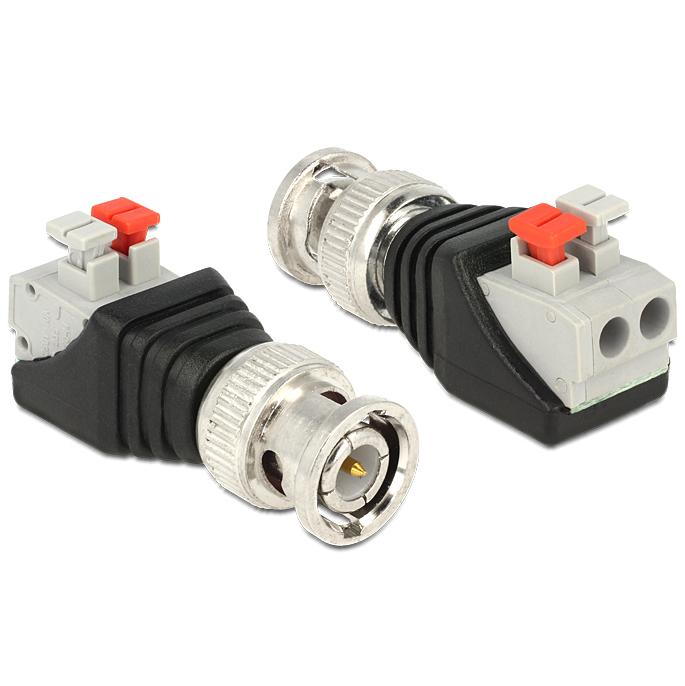

Denne adapter er beregnet til tilslutning af en BNC-koaksialforbindelse til løs ledning via en klemrække.
Adapteren har en BNC han-tilslutning på den ene side og en 2-polet klemrække på den anden side.
Dette gør det muligt nemt at forbinde et koaksialsignal til løse ledninger eller industrielle tilslutningspunkter uden brug af en standard koaksialkonnektor.
Klemrækken er udstyret med en trykknapmekanisme, der gør det muligt at fastgøre ledninger uden skruer. Ved at trykke på knappen kan ledningen nemt indsættes og fastgøres.
Denne type tilslutning anvendes til industrielle installationer, måleopstillinger, CCTV-systemer og RF-applikationer, hvor signaler skal tilsluttes via løs ledning.
For at bruge denne adapter kræves en BNC hun-tilslutning på den tilsluttede enhed eller kabel.

Specifikationer & funktioner
• Mærke Delock
• Produkttype BNC til klemrække adapter
• Tilslutning 1 BNC han
• Tilslutning 2 2-polet klemrække
• Klemmetype trykknap klemme (skrueløs)
• Antal poler 2 pin
• Pitch klemrække 5 mm
• Dimensioner ca. 42 x 19 x 15 mm

Teknisk forklaring
BNC er en koaksialkonnektor med en bajonetlås, der ofte anvendes til RF-udstyr, video-forbindelser og måleinstrumenter. Ved hjælp af en kvart omgangs låsning opnås en stabil og hurtig at montere forbindelse.
Klemrække er en tilslutningsklemme, hvortil elektriske ledninger kan tilsluttes direkte. Ved en skrueløs udførelse med trykknap fastgøres ledningen af en fjederklemme i stedet for en skrue.
5 mm pitch angiver afstanden mellem klemrækkens tilslutningspunkter. Denne størrelse anvendes ofte til industrielle tilslutningsklemmer og elektroniske applikationer.
Med en BNC til klemrække adapter kan et koaksialsignal nemt forbindes til løs ledning eller testopstillinger, hvor der ikke anvendes en standard koaksialkonnektor.
