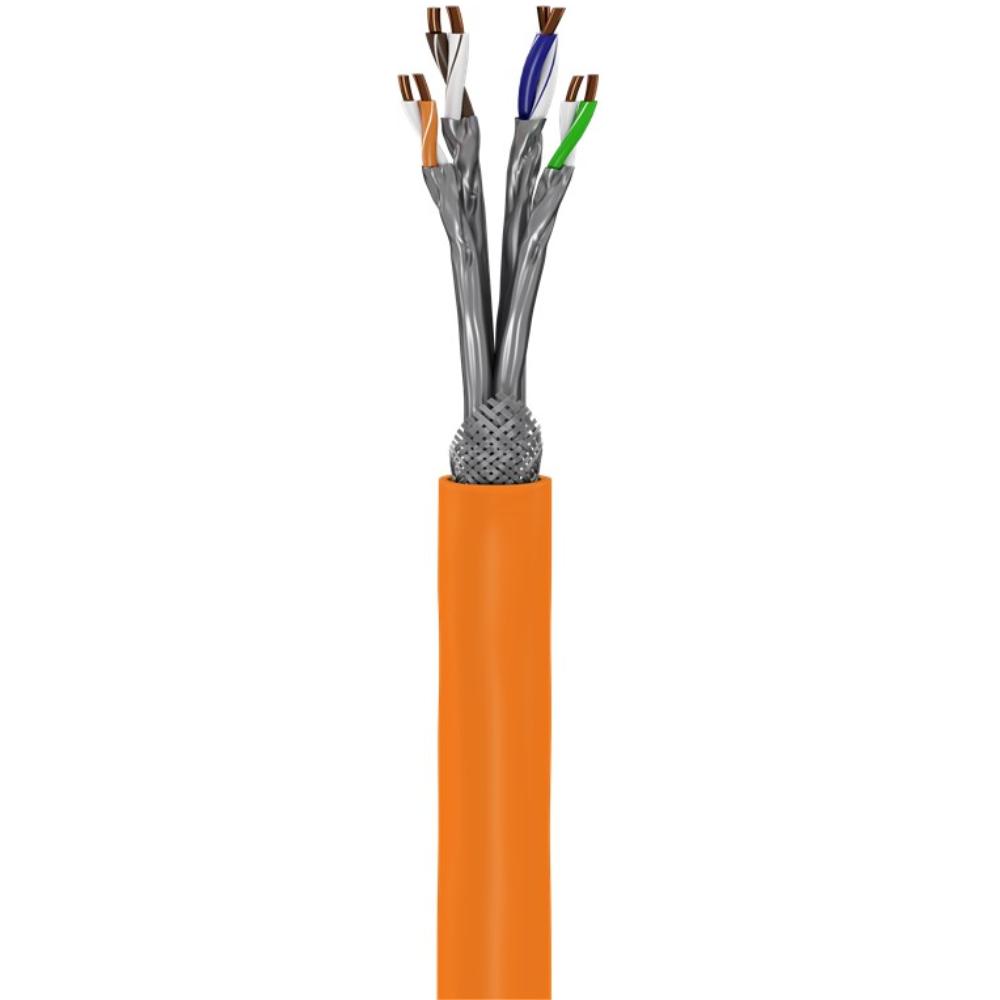

Cat 7a S/FTP netværkskabel pr. rulle

CAT 7A installationskabel S/FTP (PiMF)

Denne CAT 7A installationskabel er designet til fast netværkskabling og opfylder høje krav til afskærmning, elektrisk ydeevne og brandsikkerhed. Kablet er udstyret med massive kobberledere, en S/FTP (PiMF)-afskærmning og en LSZH-kappe i henhold til CPR Dca.

Standarder og certificering
• Reference standarder: UL 444, ANSI/TIA-568.2-D
• Kablingsstandarder: ISO/IEC 11801, IEC 61156-5, EN 50288-9-1, EN 50173-1
• Brandtest: IEC 60332-3-24
• CPR klassifikation: Dca

Anvendelser
• 100Base-T4
• 100Base-TX
• 100VG-AnyLAN
• 1000Base-T
• 1000Base-TX
• 155 Mbps ATM
• 622 Mbps ATM
• 10 Gigabit Ethernet
• Velegnet til PoE, PoE+ og 4PPoE i henhold til IEEE 802.3af / 802.3at / 802.3bt

Konstruktion
• Kabelstruktur: S/FTP (PiMF)
• Antal par: 4
• Leder: massivt blankt kobber (CU)
• Tråddimension: 23 AWG
• Lederdiameter: 0,575 ± 0,005 mm
• Ledningsisolering: Skin-Foam-Skin PE
• Isoleringsdiameter: 1,40 ± 0,05 mm
• Ledningsfarver: hvid/blå & blå, hvid/orange & orange, hvid/grøn & grøn, hvid/brun & brun

Afskærmning
• Individuel afskærmning: aluminiumsfolie (PiMF)
• Samlet afskærmning: aluminium-magnesiumflet
• Afskærmningsdækning: ca. 25 %

Kabelopbygning
• Ledningssningslængde: ≤ 30 mm
• Cabling lay length: ≤ 200 mm
• Fyldmateriale: ikke relevant.
• Bindemateriale: ikke relevant.

Ydre kappe
• Kappe materiale: LSZH
• Kappetykkelse: ca. 0,50 mm
• Ydre kabeldimension: 7,80 ± 0,30 mm
• Kappefarve: orange (RAL 2003)

Mekaniske egenskaber
• Driftstemperatur: -20 °C til +75 °C
• Kabelvægt: ca. 56 kg/km
• Maks. trækbelastning ved installation: 110 N
• Minimum bøjningsradius (installation): 8 × ydre diameter
• Kappens trækstyrke: ≥ 9,0 MPa
• Kappens forlængelse: ≥ 100 %
• Kappe aldringstest: 100 °C × 168 timer
• Trækstyrke efter aldring: ≥ 70 %
• Forlængelse efter aldring: ≥ 50 %
• Koldbøjningstest (statisk): ingen revnedannelse ved -20 °C (4 timer)

Elektriske egenskaber
• Nominel gensidig kapacitans: ≤ 5,6 nF/100 m (@1 kHz)
• Par-til-jord kapacitansubalance: ≤ 160 pF/100 m
• Nominel udbredelseshastighed (NVP): 76 %
• Maksimal forsinkelsesforskel: 25 ns/100 m
• Maksimal DC-leder modstand: 9,5 Ω/100 m (@20 °C)
• Modstands-ubalance inden for par: ≤ 2 % (@20 °C)
• Minimum isolationsmodstand: 5000 MΩ·km
• Maksimal driftspænding (UL): 300 V
• Dielektrisk styrke: 2,5 kV DC (2 s) eller 1,0 kV DC (1 min)

Generelle egenskaber
• Maks. driftstemperatur i henhold til UL: 75 °C
• Oxygenfrit kobber (OFC)
• Meter mærkning: til stede
