Cat 8 RJ45-stik

RJ45 monterbar stik til Cat 8.1 Class I

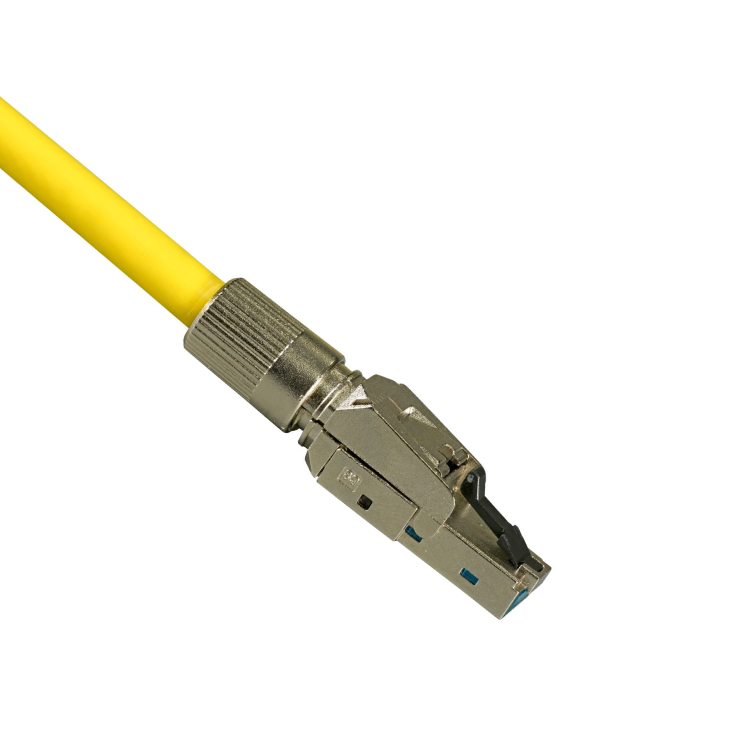

Denne RJ45 monterbare stik er egnet til feltterminering af Cat 8.1 Class I installationskabler. Stikket er designet til værktøjsfri montering og understøtter højtydende datatransmission i professionelle og industrielle netværksinstallationer.

Hus & afskærmning
Stikket er udstyret med et fuldt afskærmet zink trykstøbt hus. Konstruktionen giver 360° afskærmningskontakt og gode EMC-egenskaber, egnet til miljøer med øget elektromagnetisk belastning.

Tilslutningsteknik
Stikket anvender IDC-kontakter (insulation displacement connector). Den lave kontaktmodstand bidrager til en stabil elektrisk forbindelse. Stikket er egnet til kabler med en diameter op til 9,0 mm.

Kabel- og leder-specifikationer
Egnet til massive og fleksible ledere med en tråddiameter fra AWG 22 til AWG 27. Understøtter både massive ledere og litz-ledere. Lederkonfiguration i henhold til TIA 568A, TIA 568B og industriel Profinet 1-2-3-6 farvekodning.

Gentagen montering
Stikket kan genmonteres op til 5 gange med en konstant kabeldiameter. Ved brug af AWG27/7 ledere er genmontering mulig op til 2 gange.

Tekniske specifikationer
• Stiktype: RJ45 8P8C
• Kategori: Cat 8.1 Class I
• Afskærmning: fuldt afskærmet
• Hus: zink trykstøbt legering
• Tilslutningstype: IDC (insulation displacement connector)
• Tråddiameter: AWG 22 – 27
• Maksimal kabeldiameter: 9,0 mm
• Kontaktbelægning: forgyldt (50 µinch)
• Kontaktmodstand: < 20 mOhm
• Isoleringsmodstand: 500 MOhm
• Dielektrisk testspænding: 1000 V DC
• Strømkapacitet: 1,5 A
• Antal par: 4
• Antal koblingscyklusser: ≥ 750
• Låsning: snap lock
• IP-beskyttelsesgrad: IP20
• Driftstemperatur: -40 °C til 66 °C

PoE-understøttelse
• Egnet til IEEE 802.3af PoE
• Egnet til IEEE 802.3at PoE+
• Egnet til IEEE 802.3bt 4PPoE

Certificeringer & standarder
• ISO/IEC 11801: International standard for struktureret datakabling, hvor Cat 8.1 Class I er defineret for RJ45-stik
• IEC 60603-7: International standard for RJ45-stik-interfaces og elektriske egenskaber
• ANSI/TIA-568: Nordamerikansk standard for pin-konfiguration, farvekodning og ydeevnekrav for snoede par-kabler
• IEEE 802.3: Ethernet-standarden, som transmissionshastigheder op til 40 Gbps og PoE-specifikationer er baseret på
• UL94 V-0: Brandgodkendelse for plastdele, selvslukkende ved antændelse

Andre egenskaber
• Støvhætte medfølger
• Anti-knæk sleeve medfølger
• Egnet til runde kabler
• Ikke egnet til flade kabler
• Værktøj er ikke nødvendigt til montering
