F-quick tilslutningskabel

Denne coaxkabel med F-Quick-stik til F-Quick-stik er beregnet til overførsel af digitale SD- og HDTV-signaler inden for satellit- og kabelinstallationer med en karakteristisk impedans på 75 Ω.
Kablet er udført som et dobbelt afskærmet coaxkabel med en afskærmningsgrad på 80 dB til begrænsning af elektromagnetisk interferens.
Takket være Quick-stikket kan kablet tilsluttes ved at trykke det på stikket i stedet for at skrue det fast.
Stikkene er udstyret med forniklede, præcist passende kontakter og er på begge sider støbt udført til beskyttelse mod støv, snavs og mekanisk belastning.

Specifikationer & funktioner
• Mærke GOOBAY
• Tilslutning 1 F-stik (Quick)
• Tilslutning 2 F-stik (Quick)
• Kabeltype coaxkabel
• Karakteristisk impedans 75 Ω
• Afskærmning 2-delt
• Afskærmningstype 1 aluminiumsfolie
• Afskærmningstype 2 aluminiumflet (112x)
• Afskærmningsgrad 80 dB
• Indre leder CCS
• Indre lederdiameter Ø 0,5 mm
• Ydre diameter ca. 5,3 mm
• Kappe PVC
• Farve hvid
• Godkendelser CE, WEEE

Forklaring af anvendte termer
F-Quick-stik coaxstik med push-on-montering, der kan tilsluttes uden gevind.

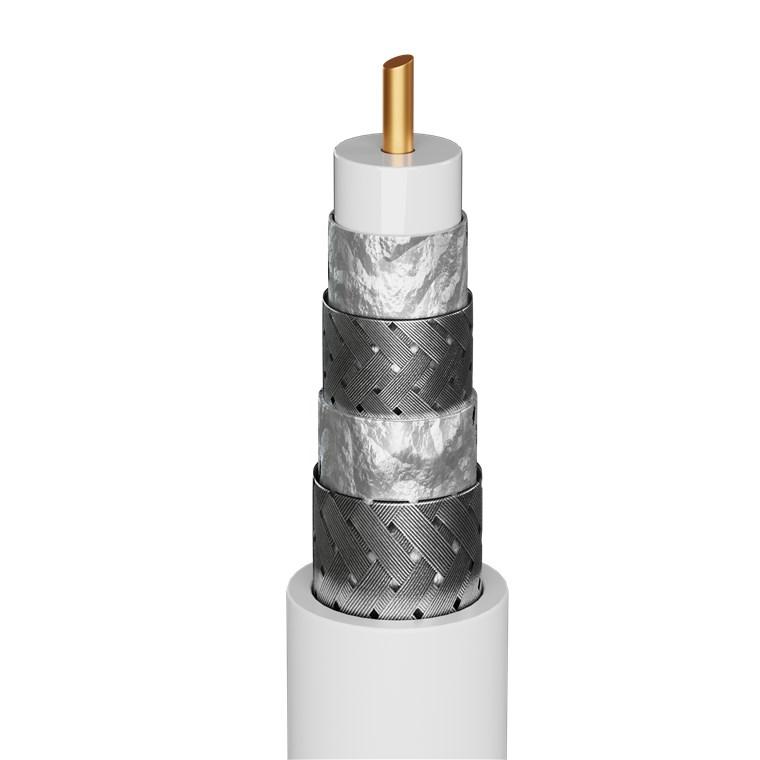

Dobbelt afskærmet kabelkonstruktion med to lag afskærmning til reduktion af interferenspåvirkninger (EMI/RFI).
Aluminiumsfolie første afskærmningslag omkring den indre leder for næsten fuld dækning mod højfrekvente forstyrrelser.
Aluminiums fletværk (112x) flettet metalafskærmningslag omkring folien. Tallet 112x angiver antallet af flettede tråde og giver øget mekanisk styrke og forbedret afskærmning.
CCS kobberbeklædt stål; stålkerne med kobberbelægning til signaloverførsel og mekanisk stabilitet.
80 dB afskærmningsgrad angiver i hvilken grad kablet er beskyttet mod ekstern interferens; en højere dB-værdi betyder bedre afskærmning.
