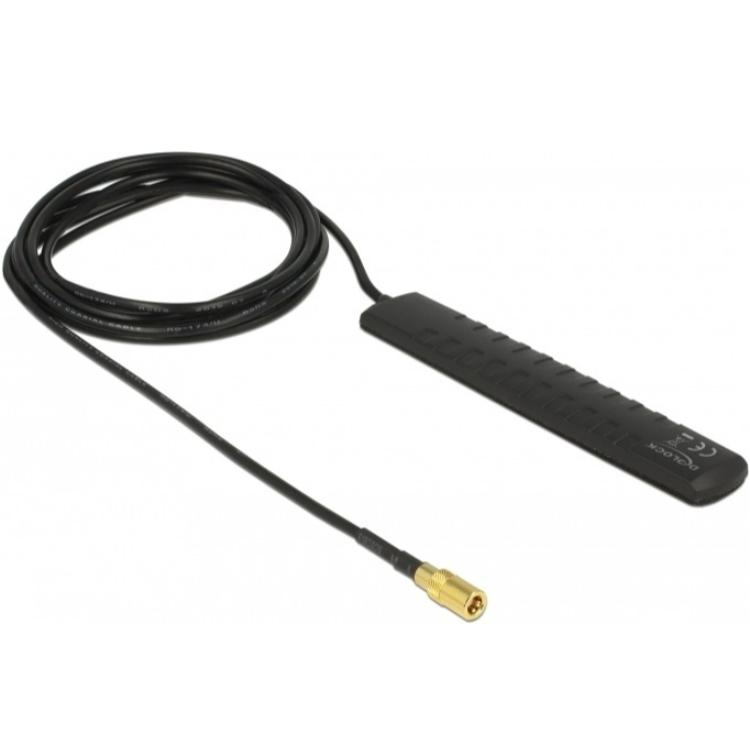

DAB+ / DVB-T2 antenne

Denne DAB+ / DVB-T2 antenne er beregnet til at modtage digitale radiosignaler og digitale jordbaserede tv-signaler. Antennen kan bruges til at modtage DAB+ digital radio og DVB-T2 digitalt tv via en antenneforbindelse.

Antennen er udstyret med en SMB plug stik og kan tilsluttes radioer, tv-tunere og multimedieudstyr med en SMB antenneforbindelse.

Antennen fungerer inden for et frekvensområde fra 174 – 237 MHz til DAB+ og 470 – 690 MHz til DVB-T2. Dette gør det muligt for antennen at blive brugt til digitale radio- og tv-signaler via luften.

Denne antenne er en aktiv antenne med en integreret forstærker. Den integrerede forstærker kan forbedre modtagelsessignalet, hvilket muliggør bedre modtagelse af svage signaler.

Antennen forsynes med en 5 V forsyningsspænding og har et strømforbrug på 14 – 28 mA. Antennen leveres med et RG-174 koaksialkabel med en længde på ca. 2 meter.

Antennen kan nemt monteres ved hjælp af selvklæbende montering.

Specifikationer
• Stik 1 x SMB plug
• Frekvensområde DAB+ 174 – 237 MHz
• Frekvensområde DVB-T2 470 – 690 MHz
• Antenneforstærkning 20 dBi
• Impedans 50 Ohm
• VSWR 2.0
• Forsyningsspænding 5 V
• Strømforbrug 14 – 28 mA
• Driftstemperatur −40 °C ~ 85 °C
• Kabeltype RG-174
• Kabeldiameter ca. 2,7 mm
• Kabellængde ca. 2 m
• Dimensioner ca. 11,27 × 1,97 × 0,65 cm

Forklaring af anvendte termer
DAB+
DAB+ (Digital Audio Broadcasting Plus) er en digital standard for radio-udsendelser via luften med højere lydkvalitet og mere effektiv brug af frekvenser.

DVB-T2
DVB-T2 (Digital Video Broadcasting – Terrestrial 2) er en standard for digitalt tv via antenne.

Aktiv antenne
En aktiv antenne indeholder en indbygget forstærker, der forstærker modtagelsessignalet for at kunne modtage svage signaler bedre.

dBi
dBi er en enhed, der angiver en antennas forstærkning i forhold til en ideel isotrop antenne.

VSWR
VSWR (Voltage Standing Wave Ratio) angiver, hvor godt en antenne er afstemt til transmissionslinjen.

Impedans
Impedans er den elektriske modstand for RF-signaler i en transmissionslinje. Mange antennesystemer arbejder med 50 Ohm.

SMB
SMB er en kompakt koaksial RF-konnektor, der ofte bruges til antenner og RF-applikationer.

Koaksialkabel
Et koaksialkabel er en kabeltype, der er specielt designet til at transportere højfrekvente RF-signaler.

RG-174
RG-174 er et tyndt koaksialkabel, der ofte bruges til RF-signaler og antenneforbindelser.
