DB9 til RJ45-adapter

Denne serielle adapter fra Delock bruges til at konvertere en DB9 seriel port til en RJ45 port, så seriel kommunikation kan realiseres via et netværkskabel. Adapteren gør det muligt at forbinde enheder såsom printere, industrielle systemer, POS-systemer og gateways via eksisterende kablingsinfrastruktur. Adapteren understøtter RS-232, RS-422 og RS-485 signaler og anvender TIA/EIA-561 pinout til overførsel via RJ45. Ved brug af Cat.5e kabling kan større afstande overvindes og højere transmissionskvalitet opnås sammenlignet med standard serielle kabler.

Specifikationer
Produkttype: seriel adapter DB9 til RJ45
Mærke: Delock

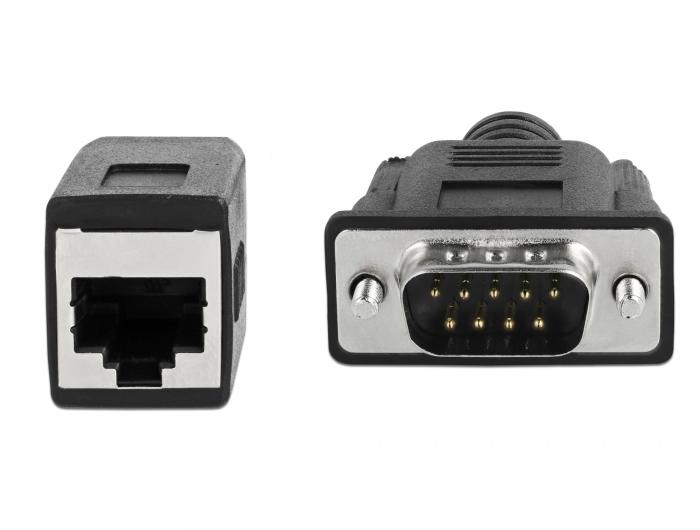

Forbindelse 1: DB9 male (med skruer)
Forbindelse 2: RJ45 female
Interface: RS-232 / RS-422 / RS-485
Standard: TIA/EIA-561
Datahastighed: op til 921.6 Kbps (op til 20 meter), 115.2 Kbps (op til 300 meter)
Kabeltype: Cat.5e eller højere
Kabellængde: ca. 0.20 meter
Signaler DB9: RI, DCD, DTR, RXD, TXD, CTS, RTS, GND
Signaler RJ45: RI, DCD, DTR, RXD, TXD, CTS, RTS, GND
Antal: pr. stk.
Garanti: 5 år
Certificeringer: REACH, CE, RoHS, WEEE

Anvendelser
Seriel kommunikation: forbinder udstyr via RS-232/422/485.
Industrielle systemer: anvendes i automations- og kontrolsystemer.
POS og gateways: kobler perifert udstyr via serielle interfaces.
Kablingsinfrastruktur: anvender eksisterende netværkskabler til serielle data.

Forklaring af tekniske termer
DB9: 9-polet seriel stik til RS-interfaces.
RJ45: 8-polet stik brugt til twisted pair kabler.
RS-232: seriel kommunikationsinterface til korte afstande og lavere hastigheder.
RS-422: seriel interface med differentiel signalering til højere hastigheder og længere afstande.
RS-485: seriel interface egnet til flere enheder på én bus (multi-drop).
TIA/EIA-561: standard for tildeling af serielle signaler på RJ45 stik.
RXD / TXD: modtagelse og afsendelse af data.
CTS / RTS: flow control signaler til datakommunikation.
DTR / DCD / RI: status- og kontrolsignaler inden for seriel kommunikation.
GND: referencepunkt for elektriske signaler.
Cat.5e: twisted pair kabel egnet til pålidelig signaloverførsel.
Differentiel signalering: metode hvor signaler sendes via to ledere for færre forstyrrelser.

Forklaring af certificeringer og standarder
CE: opfylder europæiske retningslinjer for sikkerhed og EMC.
RoHS: begrænsning af farlige stoffer.
REACH: regulering af kemiske stoffer.
WEEE: direktiv for genanvendelse af elektronisk udstyr.

Vigtige overvejelser
Brug: egnet til seriel kommunikation via Cat.5e kabling.
Afstand: maksimal længde afhængig af hastighed og kabelkvalitet.
Kompatibilitet: korrekt pinout krævet i henhold til TIA/EIA-561.
Installation: egnet til industrielle og professionelle anvendelser.
