RP-SMA forlængerkabel

Denne RP-SMA til I-PEX MHF I antennekabel fra Delock er beregnet til at forbinde komponenter inden for radiofrekvensteknologi. Kabelen anvendes til at koble en ekstern RP-SMA-antenne til et internt RF-modul, f.eks. ved Wi-Fi-, Bluetooth- eller andre trådløse anvendelser.

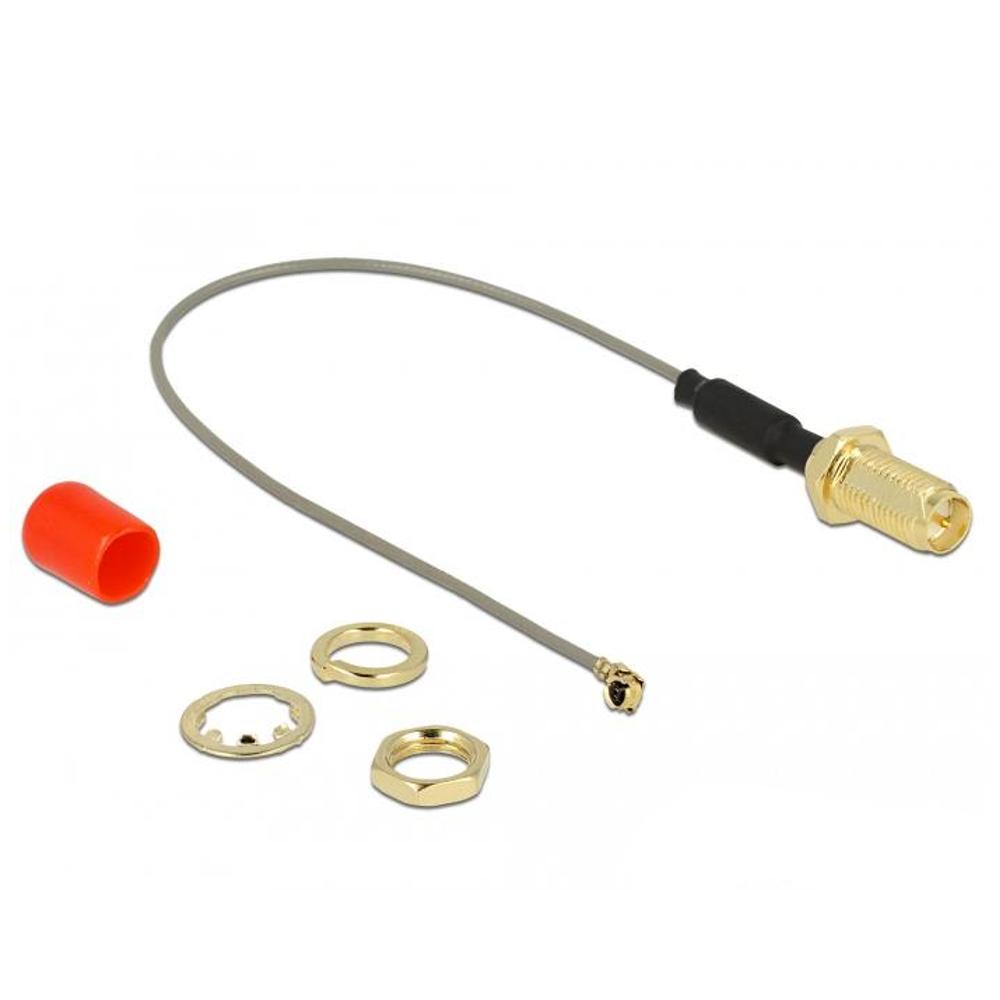

Kabelen er udstyret med en RP-SMA hun bulkhead-konnektor på den ene side og et I-PEX Inc., MHF® I-stik på den anden side. Den integrerede ferritkerne hjælper med at undertrykke elektromagnetisk interferens, hvilket bidrager til et mere stabilt og rent RF-signal.

Takket være den koaksiale kabelkonstruktion med kabeltype 1.13 og en impedans på 50 ohm er denne antennekabel velegnet til kompakte indbygningsanvendelser. Kabelen har en dæmpning på 3,2 dB @ 2,4 GHz per meter og en meget lille kabeldiameter, hvilket gør den nem at installere i kabinetter med begrænset plads.

Anvendelser
• Tilslutning af eksterne RP-SMA-antenner til interne RF-moduler
• Wi-Fi-, Bluetooth- og RF-anvendelser
• Interne antenneforbindelser i kompakt elektronik
• Embedded systemer og IoT-løsninger

Specifikationer & funktioner
• Kabelkonstruktion: Koaksial
• Kabeltype: 1.13
• Impedans: 50 Ohm
• Tilslutning 1: RP-SMA hun bulkhead
• Tilslutning 2: I-PEX Inc., MHF® I-stik
• Ferritkerne: Ja
• Gevindlængde: 10 mm
• Kabeldiameter: ca. 1,13 mm
• Kieldæmpning: 3,2 dB @ 2,4 GHz per meter
• Farve: Grå

Forklaring af tilslutninger
RP-SMA (Reverse Polarity SMA) er en almindeligt anvendt antennekonnektor i Wi-Fi- og RF-udstyr. Forskellen fra standard SMA ligger i den omvendte pin-konfiguration, hvilket gør RP-SMA og SMA ikke gensidigt udskiftelige.

I-PEX MHF® I er en meget kompakt RF-konnektor, der anvendes på interne trådløse moduler som Wi-Fi-, Bluetooth-, LTE- og GPS-moduler. Denne antennekabel udgør forbindelsen mellem et internt RF-modul og en ekstern RP-SMA-antenne.
