S/FTP Cat 6 skrueforbindelse

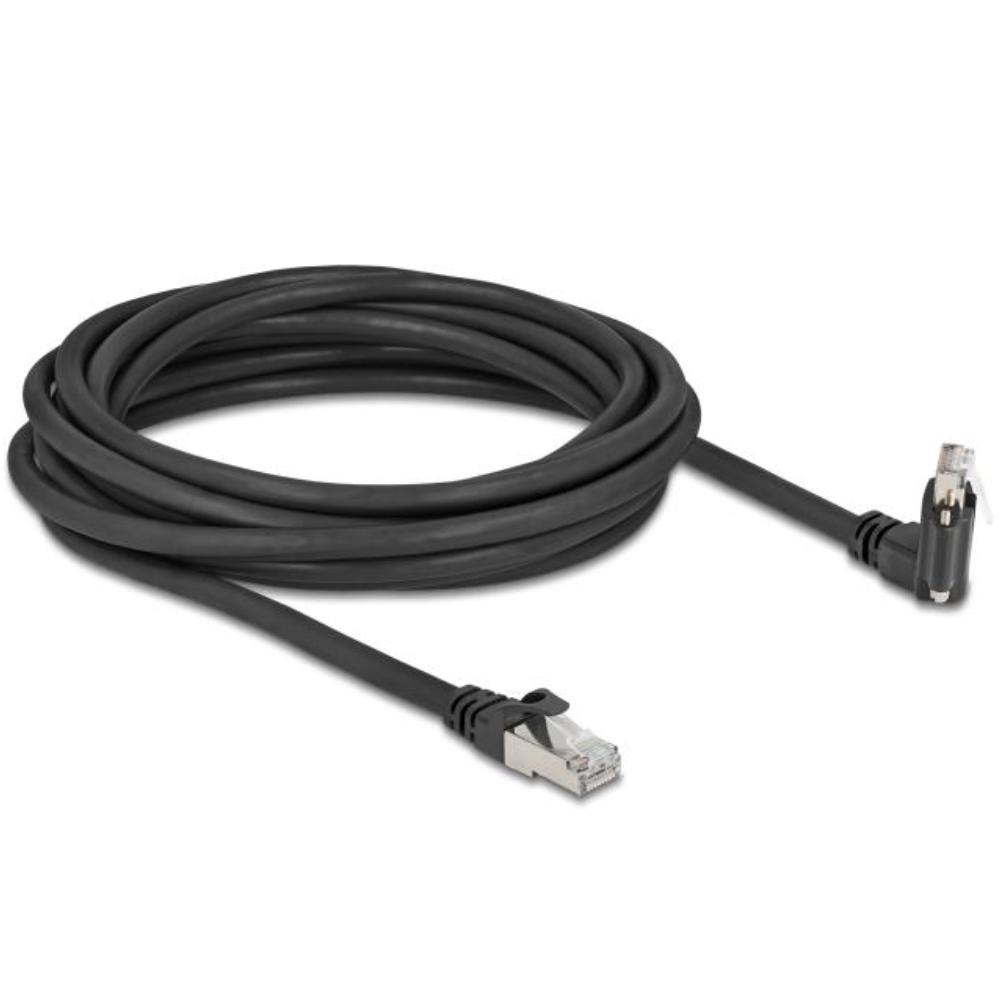

Denne Cat 6 S/FTP GigE-kabel med fleksibel skrueforbindelse er beregnet til tilslutning af netværkskomponenter såsom industrielle kameraer, netværkskort, switches, controllere og patchpaneler. RJ45-stikket med skruefastgørelse er drejeligt og vippeligt, hvilket muliggør montering i situationer med begrænset plads eller faste monteringspositioner.

Kablet er udstyret med fuld afskærmning pr. lederpar og en ekstra afskærmningsfletning (S/FTP), hvilket begrænser elektromagnetiske forstyrrelser. Den fleksible, drejelige skruestik muliggør justering uden mekanisk belastning på kablet eller forbindelsen og forhindrer utilsigtet løsning af forbindelsen ved fast montering.

Specifikationer & funktioner
• Kabelkategori: Cat 6
• Beskyttelsesklasse: S/FTP
• Udførelse: forkabelt
• Tilslutning 1: RJ45 male (8P8C)
• Tilslutning 2: RJ45 male (8P8C) med skruefastgørelse
• Stikudførelse: fleksibel og drejelig
• Drejevinkel: 45° drejet og 90° vippet
• Skruetype: M2
• Afstand mellem huller: ca. 20 mm
• Pin-konfiguration: 1:1 forbundet
• Ledere: kobber (CU)
• Lederdiameter: AWG 26
• Kabeldiameter: ca. 6,2 mm
• Egnet til: Gigabit Ethernet
• Standard: Cat 6 specifikation

Anvendelser
• Industrielle GigE kamerainstallationer
• Maskinsyn og billedbehandling
• Industrielle Ethernet-netværk
• Automatiserings- og kontrolsystemer
• Installationer med begrænset monteringsplads
• Fast montering i tekniske kabinetter

Hvorfor dette kabel ofte betegnes som et kamerakabel
Dette kabel betegnes ofte som et GigE kamerakabel, fordi det i vid udstrækning anvendes til industriel Gigabit Ethernet-billedbehandling. I disse anvendelser er en mekanisk låst og fleksibelt justerbar netværksforbindelse påkrævet for at undgå monteringsproblemer og signaltab.

S/FTP-afskærmningen begrænser elektromagnetiske forstyrrelser, der kan opstå fra motorer, strømforsyninger og industrielt udstyr. Den drejelige og vippbare skruestik muliggør placering uden bøjningsbelastning på kablet, hvilket er relevant for stabil datatransmission i både kamera- og andre industrielle Ethernet-anvendelser.

Selvom kablet i vid udstrækning bruges med kameraer, er det ikke udelukkende til kamerabrug. På grund af Cat 6-specifikationen, 1:1 pin-konfigurationen, S/FTP-afskærmningen og den fleksible skrueforbindelse er dette kabel også egnet til andre netværksforbindelser, hvor en fast, lav-interferens og pålideligt justerbar Ethernet-forbindelse er påkrævet.

Forklaring af netværkskabelkategorier
Cat 5e: Op til 100 MHz båndbredde, egnet til 1 Gbit/s Ethernet op til maksimalt 100 meter.
Cat 6: Op til 250 MHz båndbredde, understøtter 1 Gbit/s op til 100 meter og 10 Gbit/s op til ca. 55 meter.
Cat 6a: Op til 500 MHz båndbredde, understøtter 10 Gbit/s op til 100 meter.
Cat 7: Op til 600 MHz båndbredde, altid fuldt afskærmet (S/FTP). Rettet mod industrielle installationer.
Cat 8: Op til 2000 MHz båndbredde, egnet til 25G og 40G Ethernet op til maksimalt 30 meter.
