Mini SAS til SATA-kabel

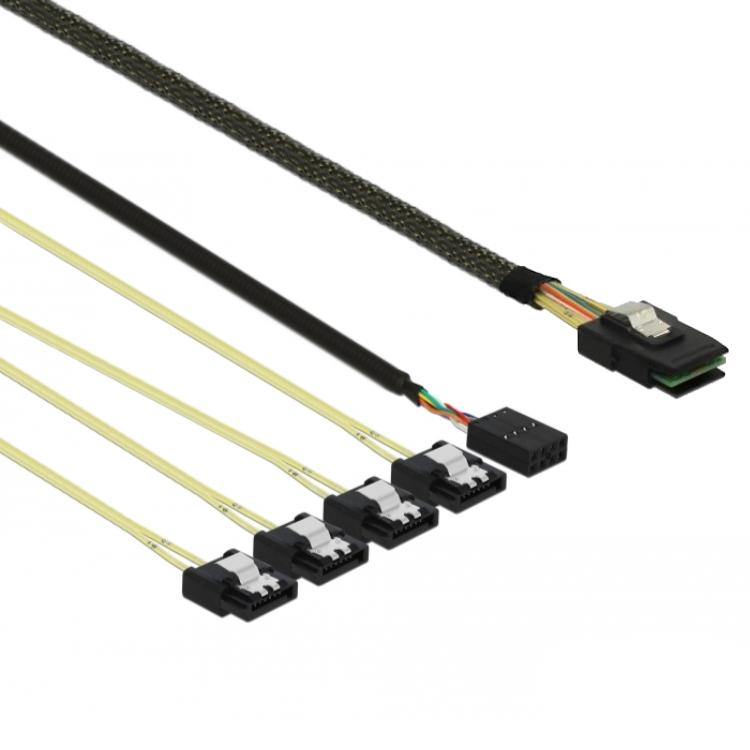

Denne Mini SAS reverse breakout-kabel fra Delock bruges til at forbinde en HDD-backplane med Mini SAS SFF-8087-tilslutning med en controller med fire SATA-porte. Denne type kabel anvendes i servere og lagringsløsninger, hvor flere SATA-porte samles til én Mini SAS-tilslutning på en backplane.
Kablet har på host-siden fire SATA 7-pins-stik og på enheds-siden en Mini SAS SFF-8087 han-stik. Dette gør det muligt at samle fire separate SATA-porte fra en controller til én Mini SAS-tilslutning på en lagrings-backplane.
Kablet indeholder desuden et 8-pins sideband pin-header, der bruges til ekstra signaler mellem controller og backplane, såsom status- eller administrationsinformation.
Dette er en reverse breakout-kabel. Det betyder, at kablet bruges til at samle fire SATA-controller-porte til én Mini SAS-tilslutning på en backplane. Derfor adskiller dette kabel sig fra en standard breakout-kabel, der netop opdeler én SAS-port til flere SATA-diske.
SATA-stikkene er udstyret med metal-låseclips, der sikrer, at stikkene klikker fast i SATA-portene for en stabil forbindelse.

Specifikationer
Mærke: Delock
Produkttype: Mini SAS reverse breakout-kabel
Stik 1: 4 × SATA 7-pins male
Stik 2: Mini SAS SFF-8087 male
Stik 3: 8-pins sideband pin header female
Pin-konfiguration: reverse breakout

Anvendte termer
SAS (Serial Attached SCSI): en lagerinterface, der bruges i servere og professionelle lagringssystemer til hurtige og pålidelige dataforbindelser.
Mini SAS (SFF-8087): et internt SAS-stik, der kombinerer flere datalinjer til forbindelse med flere diske eller en backplane.
SATA 7-pins-stik: et datastik med syv kontakter, der bruges til dataoverførsel mellem lagerenhed og controller.
Reverse breakout-kabel: et kabel, der samler fire separate SATA-controller-porte til én Mini SAS-tilslutning på en backplane.
Sideband-tilslutning: en ekstra signal-tilslutning, der bruges til yderligere kommunikation mellem controller og lagerudstyr.
