Keystone fiberoptik

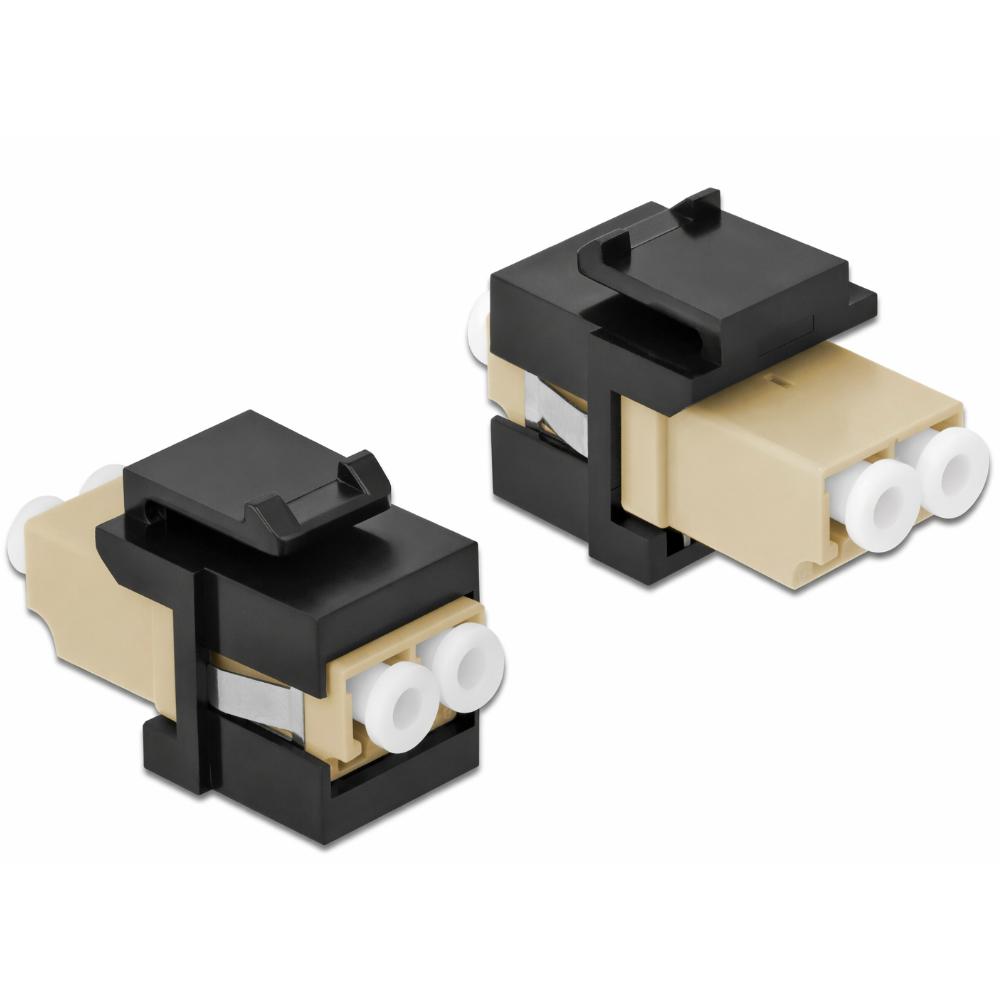

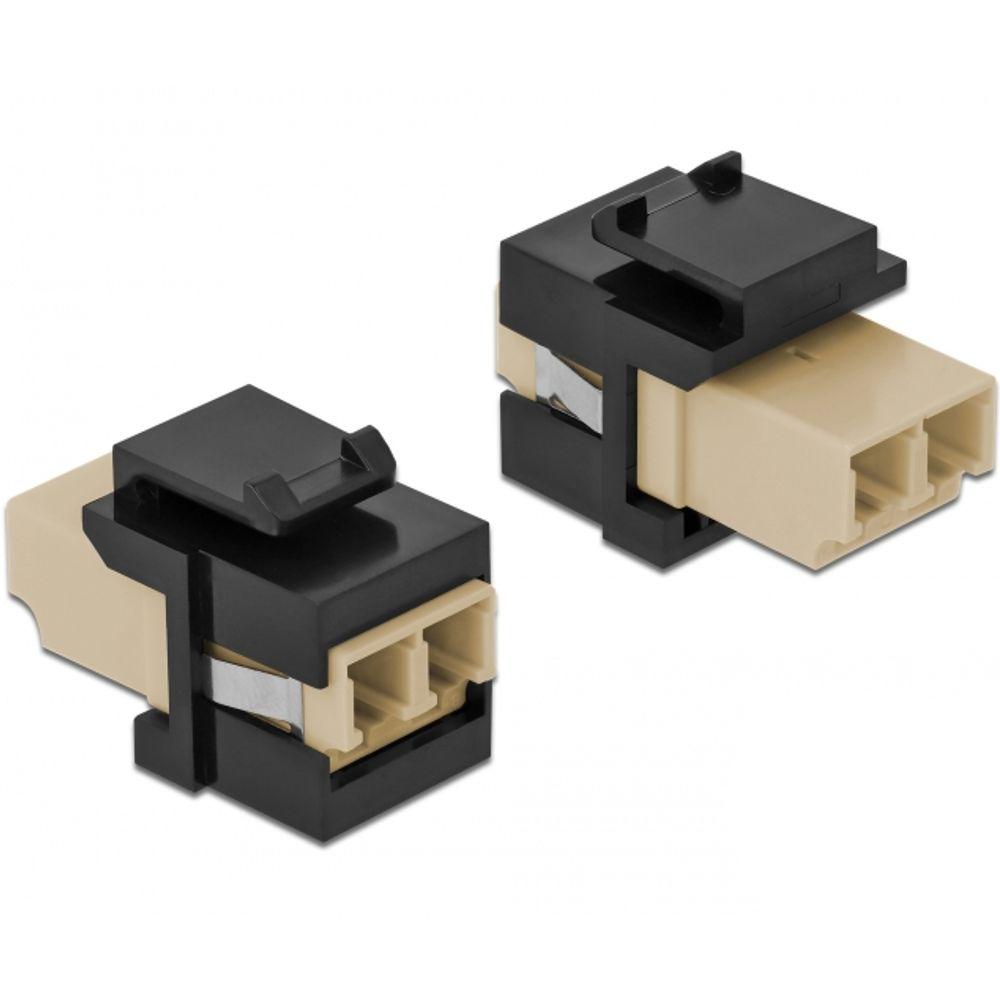

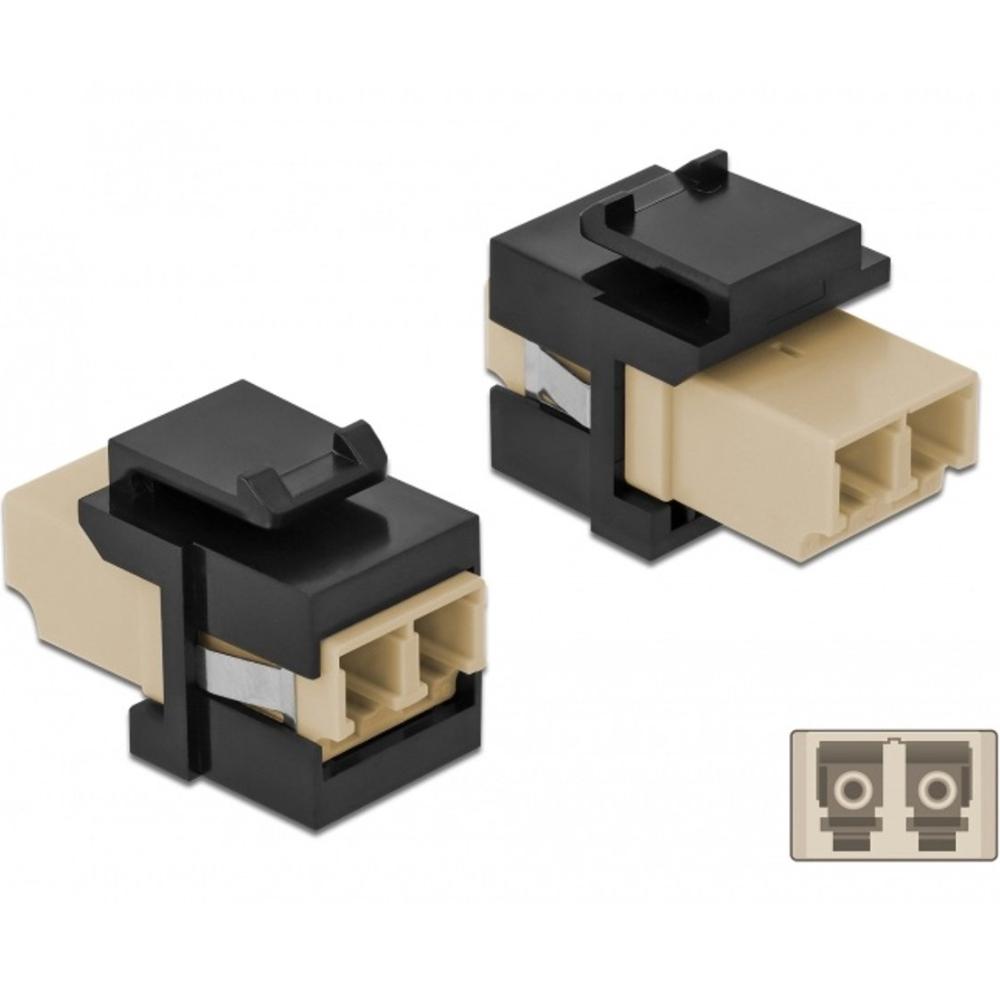

Denne fiberoptiske keystone-modul er beregnet til sammenkobling og forlængelse af multimode fiberoptiske forbindelser inden for et struktureret kablingsmiljø i overensstemmelse med ISO IEC 11801.
Modulet er udstyret med en LC duplex hun til LC duplex hun forbindelse og anvendes som en passiv fiberoptisk kobling i patchpaneler, vægstik og overflademonterede bokse med keystone-åbning.
Takket være de standardiserede keystone-dimensioner er modulet velegnet til snap-in montering i standard keystone-porte.
De integrerede keramiske muffe sikrer præcis justering af fiberkernerne og lav dæmpning.

Til rack- eller vægmontering er dette modul velegnet til brug i keystone patchpaneler.

Specifikationer
• Type fiberoptisk keystone-modul
• Anvendelse multimode fiberoptik
• Tilslutning side 1 LC duplex hun
• Tilslutning side 2 LC duplex hun
• Indførings­tab < 0,3 dB
• Stik­konfiguration duplex
• Ferrule keramisk (zirconia)
• Støv­beskyttelse forsynet med beskyttelseshætter
• Egnet til keystone-porte 19,2 × 14,9 mm
• Montering snap-in fastgørelse
• Dimensioner (LxBxH) ca. 29,2 × 16,5 × 21,9 mm
• Hus kunststof modulhus

IEC-standarder
• IEC 61754-20 definition af LC-stik­interface
• IEC 61300-3-4 målemetode for indførings­tab

Forklaring af termer
• LC duplex fiberoptisk stik­konfiguration med to fibre til samtidig bidirektionel kommunikation
• Duplex to separate fibre til afsendelse og modtagelse
• Keystone standardiseret modulopbygget snap-in format til patchpaneler og vægstik
• Zirconia ferrule keramisk præcisions­muffe til nøjagtig centrering af fiberkerner
• Indførings­tab optisk dæmpning ved overgang mellem fiberoptiske komponenter

Generel forklaring om fiberoptiske koblinger
• Fiberoptik transmitterer data via lyssignaler i stedet for elektriske signaler
• Multimode fiberoptik anvendes til korte til mellemlange afstande inden for bygninger og datacentre
• Singlemode fiberoptik anvendes til lange afstande og backbone-forbindelser
• LC kompakt fiberoptisk stik med 1,25 mm ferrule til høj port­tæthed
• Simplex enkelt fiber til data­overførsel i én retning
• Duplex to fibre til samtidig kommunikation i begge retninger
