Delock PCI Express kort til 2 x Seriell RS-422/485 med 15 kV ESD beskyttelse

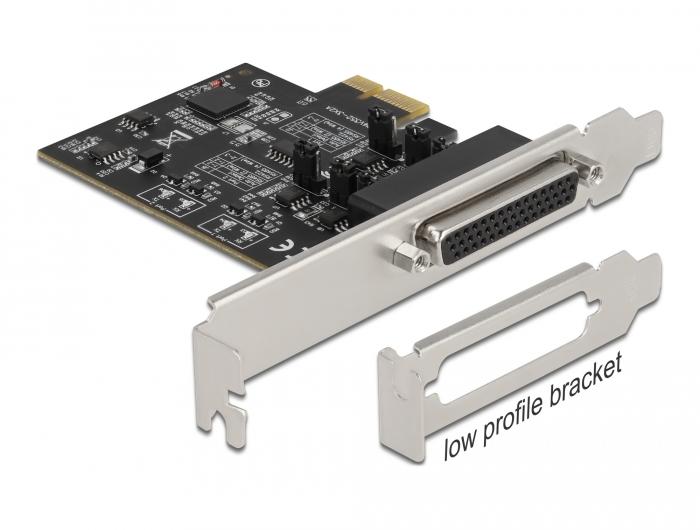

De Delock PCI Express-kort udvider pc'en med to eksterne serielle RS-422/485-porte. Der kan bruges enheder som f.eks. scannere, protokolkonvertere, POS-systemer, infrarøde enheder, IoT-enheder osv., og forskellige tilstande. PCIe-kortet understøtter 2- og 4-tråds drift på begge porte til både RS-422- og RS-485-enheder. Desuden kan de integrerede afslutningsmodstande aktiveres valgfrit, og dermed undgås uønskede signalforstyrrelser. RS-422- eller RS-485-indstilling Indstillingerne foretages med jumperne på PCIe-kortet og tilbyder tilstandene Auto Detect, RS-422 og RS-485 4-tråds fuld duplex og RS-485 2-tråds halv duplex drift. Low Profile-formfaktor Med den medfølgende Low Profile-blende kan PCI Express-kortet også installeres i en mini-pc.

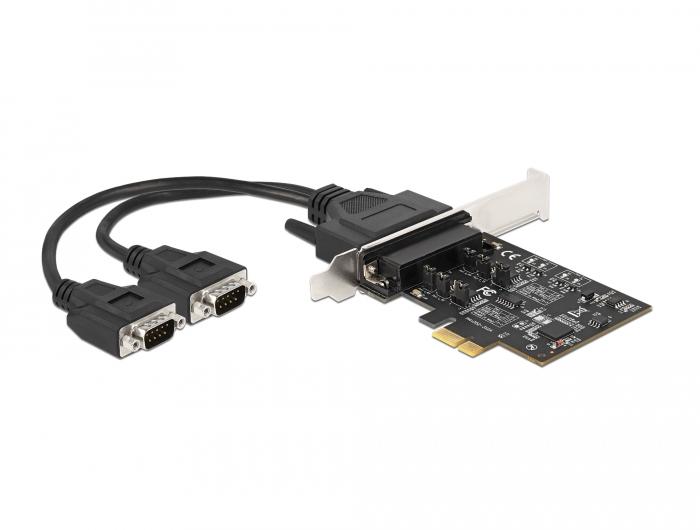

- Stik: ekstern: 1 x DB44 hun Stikkabel: DB44 han > 2 x Seriell RS-422/485 DB9 han intern: 1 x PCI Express x1, V2.0 - Chipsæt: MaxLinear XR17V352, SP3078E - Dataoverførselshastighed op til 1 Mbps - FIFO: 256 Byte - Kompatibel med 16C550 UART - Data bits: 5, 6, 7, 8 - Stop bits: 1, 1,5, 2 - Paritetsbit: lige, ulige, ingen, markeret, tom - Flowkontrol: XON / XOFF, RTS / DTR, CTS / DSR - RS-485 automatisk halv duplex data flow kontrol - Beskyttelse mod åbne, kortsluttede eller afsluttede indgange - Status-LED'er: TX, RX - ±15 kV ESD-beskyttelse på alle signalben (HBM) - ±15 kV IEC 61000-4-2 Air Gap Discharge - ±8 kV IEC 61000-4-2 Contact Discharge - I/O-adresser og IRQ tildeles af BIOS - Valgfri afslutningsmodstand 120 Ohm
- Linux Kernel 2.6 eller højere - Windows 8.1/8.1-64/10/10-64 - PC med en ledig PCI Express-stik
- PCI Express-kort - 1 serielt tilslutningskabel - Low Profile-blende - 4 x Jumper - Driver-CD - Brugervejledning
