RJ50 til terminalblok

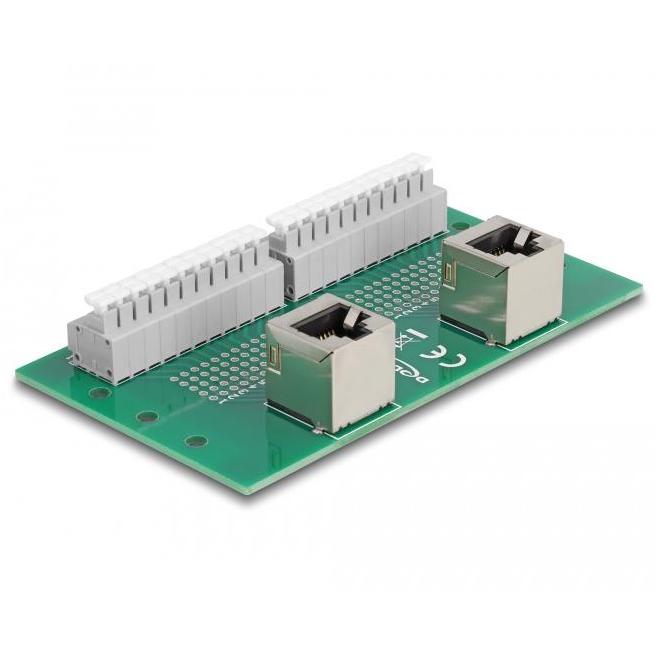

Denne RJ50 til terminalblok adapter til DIN-skinne (dobbelt vinklet version) fra DELOCK er beregnet til tilslutning og distribution af RJ50 (10P10C) signaler til separate ledninger inden for industrielle kontrolsystemer. Adapteren har 2x RJ50 hun-tilslutninger (vinklet) og 2x 11-polede terminalblokke, hvilket muliggør samtidig gennemføring af flere signaler. De vinklede RJ50-tilslutninger sikrer effektiv kabelstyring i kompakte koblingsskabe og installationer. Takket være trykknap-tilslutningerne kan kabelledere tilsluttes uden værktøj, hvilket muliggør hurtig installation og tilpasning. Forbindelsen er 1:1 gennemført, hvilket sikrer, at alle signaler sendes direkte videre uden konvertering. Adapteren er egnet til montering på en DIN-skinne på 15 millimeter eller 35 millimeter.

Specifikationer
Type: RJ50 til terminalblok adapter til DIN-skinne (dobbelt, vinklet)
Mærke: DELOCK
Tilslutning 1: 2x RJ50 hun (10P10C, vinklet)
Tilslutning 2: 2x 11-polet terminalblok
Forbindelse: 1:1 gennemført
Afstand mellem terminaler: 3,81 millimeter
Egnet til ledning: 24 – 12 AWG
Montering: DIN-skinne (15 millimeter og 35 millimeter)
Driftstemperatur: -40 °C til 100 °C
Dimensioner (LxBxH): 91 x 60 x 18 millimeter
Inkluderer: 2 monteringsclips, 5 skruer
Anvendelse: signalfordeling / industriel kabling
Garanti: 5 år

Anvendelser
- Fordeling af RJ50 signaler til flere tilslutningspunkter.
- Integration af RJ50 forbindelser i koblingsskabe via DIN-skinne.
- Industrielle kontrolsystemer og automatisering.
- Tilslutning af sensorer, aktuatorer og måleudstyr.
- Prototyping og specialfremstillet kabling.
- Test- og udviklingsopsætninger.
- Service- og vedligeholdelsesanvendelser.
- Installationer, hvor kompakt og organiseret kabelrute er påkrævet.

Forklaring af tekniske termer
RJ50 (10P10C): modulær stik med 10 positioner og 10 kontakter, brugt til seriel kommunikation og specifikke databehandlingsanvendelser.
Terminalblok: tilslutningsblok til at forbinde løse ledninger uden stik, ofte brugt i industrielle anvendelser.
DIN-skinne: standard monteringsskinne på 15 millimeter eller 35 millimeter til installation af komponenter i koblingsskabe.
Trykknap-tilslutning: mekanisme, hvor en leder fastgøres ved hjælp af en fjederkontakt uden skruer eller værktøj.
Afstand mellem terminaler: afstand mellem terminalblokkens tilslutningspunkter, i dette tilfælde 3,81 millimeter.
AWG: Amerikansk standard for ledningstykkelse; 24 – 12 AWG understøtter et bredt spektrum fra tynde til tykkere ledere.
1:1 forbindelse: alle pins er direkte én-til-én gennemført uden signalbehandling.
