RJ50 til terminalblok

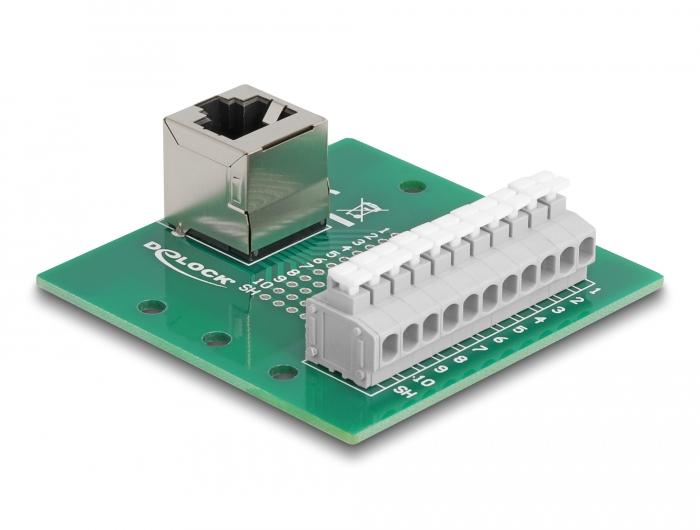

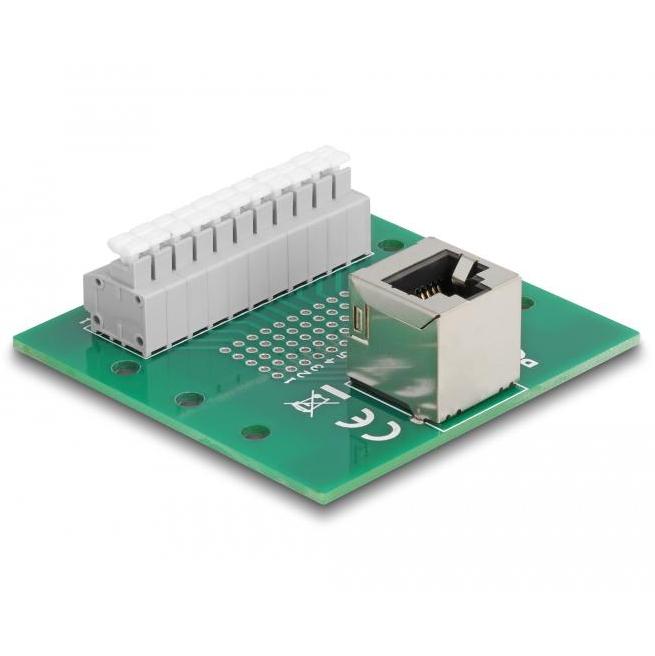

Denne RJ50 til terminalblok adapter til DIN-skinne (vinklet version) fra DELOCK er beregnet til tilslutning af RJ50 (10P10C) signaler til løs ledningsføring inden for industrielle styresystemer. Adapteren har 1x RJ50 hun-stik (vinklet) og en 11-polet terminalblok, hvilket gør det nemt at forbinde signaler til individuelle ledere. Det vinklede RJ50-stik muliggør effektiv kabelstyring i kompakte installationer og el-skabe. Takket være trykknap-tilslutningen kan kabelledere tilsluttes uden værktøj, hvilket muliggør hurtig installation og tilpasninger. Forbindelsen er 1:1 forbundet, hvilket betyder, at alle signaler sendes direkte videre uden konvertering. Adapteren er egnet til montering på en DIN-skinne på 15 millimeter eller 35 millimeter.

Specifikationer
Type: RJ50 til terminalblok adapter til DIN-skinne (vinklet)
Mærke: DELOCK
Tilslutning 1: RJ50 hun (10P10C, vinklet)
Tilslutning 2: 11-polet terminalblok
Forbindelse: 1:1 forbundet
Afstand mellem huller: 3,81 millimeter
Egnet til ledning: 24 – 12 AWG
Montering: DIN-skinne (15 millimeter og 35 millimeter)
Driftstemperatur: -40 °C til 100 °C
Dimensioner (LxBxH): 60 x 53 x 18 millimeter
Inkluderer: 2 monteringsclips, 5 skruer
Anvendelse: signalfordeling / industriel kabelføring
Garanti: 5 år

Anvendelsesområder
- Integration af RJ50 signaler i el-skabe via DIN-skinne.
- Installationer hvor vinklet kabelstyring giver pladsbesparelse.
- Industrielle styresystemer og automatisering.
- Tilslutning af sensorer, aktuatorer og måleudstyr.
- Fordeling af signaler til løs ledningsføring.
- Prototyping og specialfremstillet kabelføring.
- Test- og udviklingsopsætninger.
- Service- og vedligeholdelsesapplikationer.

Forklaring af tekniske termer
RJ50 (10P10C): modulært stik med 10 positioner og 10 kontakter, brugt til seriel kommunikation og specifikke dataapplikationer.
Terminalblok: tilslutningsblok til at forbinde løse ledninger uden stik, ofte brugt i industrielle applikationer.
DIN-skinne: standard monteringsskinne på 15 millimeter eller 35 millimeter til installation af komponenter i el-skabe.
Trykknap-tilslutning: mekanisme, hvormed en leder fastgøres ved hjælp af en fjederkontakt uden skruer eller værktøj.
Afstand mellem huller: afstanden mellem terminalblokkens tilslutningspunkter, i dette tilfælde 3,81 millimeter.
AWG: Amerikansk størrelsesstandard for ledningstykkelse; 24 – 12 AWG understøtter et bredt spektrum af tynde til tykkere ledere.
1:1 forbindelse: alle stifter er direkte én-til-én forbundet uden signalbehandling.
