RJ50 til terminalblok

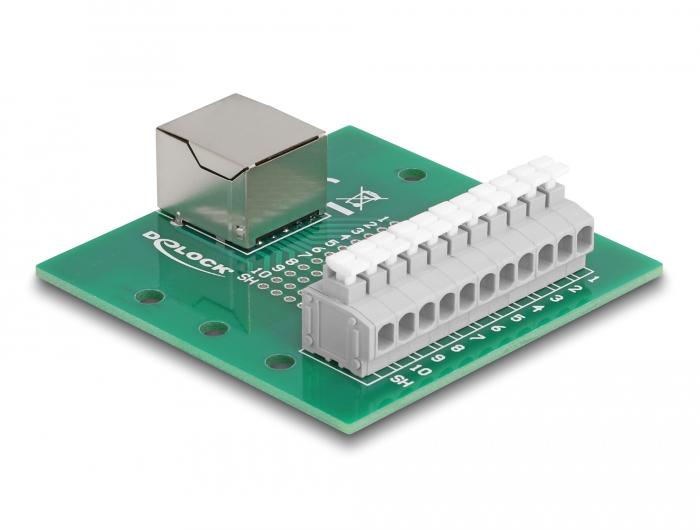

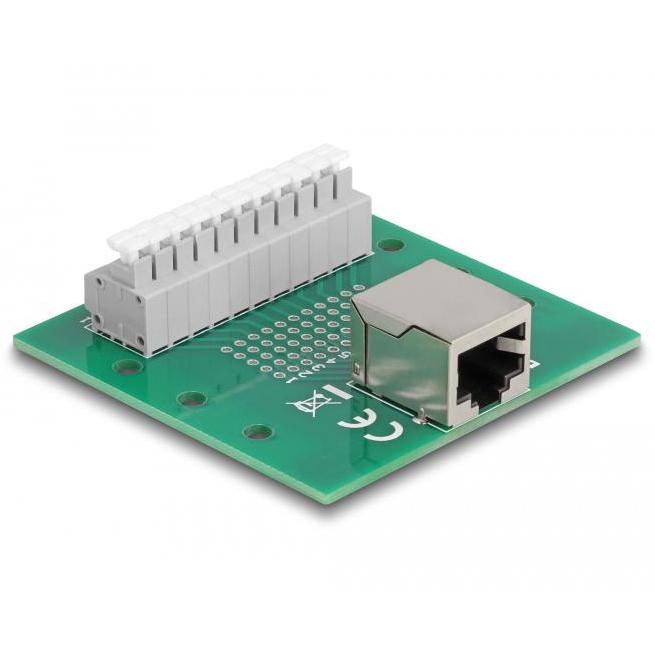

Denne RJ50 til terminalblok adapter til DIN-skinne fra DELOCK er beregnet til tilslutning af RJ50 (10P10C) signaler til separat kabling inden for industrielle kontrolsystemer. Adapteren har 1x RJ50 hunstik og en 11-benet terminalblok, hvilket gør det nemt at forbinde signaler til individuelle ledere. Takket være trykknapforbindelsen kan kabelledere tilsluttes uden værktøj, hvilket muliggør hurtig installation og tilpasning. Forbindelsen er 1:1 gennemført, så alle signaler videresendes direkte uden konvertering. Adapteren er velegnet til montering på en DIN-skinne på 15 mm eller 35 mm, hvilket forenkler integrationen i eltavler og industrielle installationer.

Specifikationer
Type: RJ50 til terminalblok adapter til DIN-skinne
Mærke: DELOCK
Tilslutning 1: RJ50 hun (10P10C)
Tilslutning 2: 11-benet terminalblok
Forbindelse: 1:1 gennemført
Pitch: 3,81 millimeter
Velegnet til ledning: 24 – 12 AWG
Montering: DIN-skinne (15 millimeter og 35 millimeter)
Driftstemperatur: -40 °C til 100 °C
Dimensioner (LxBxH): 60 x 53 x 18 millimeter
Inkluderer: 2 monteringsclips, 5 skruer
Anvendelse: signalfordeling / industriel kabling
Garanti: 5 år

Anvendelsesområder
- Integration af RJ50 signaler i eltavler via DIN-skinne.
- Industrielle kontrolsystemer og automation.
- Tilslutning af sensorer, aktuatorer og måleudstyr.
- Fordeling af signaler til separat kabling.
- Prototyping og specialfremstillet kabling.
- Test- og udviklingsopsætninger.
- Service- og vedligeholdelsesanvendelser.

Forklaring af tekniske termer
RJ50 (10P10C): et modulært stik med 10 positioner og 10 kontakter, brugt til seriel kommunikation og specifikke dataanvendelser.
Terminalblok: et tilslutningsblok til at forbinde løse ledninger uden stik, ofte brugt i industrielle anvendelser.
DIN-skinne: en standard monteringsskinne på 15 millimeter eller 35 millimeter til installation af komponenter i eltavler.
Trykknapforbindelse: en mekanisme, hvor en leder fastgøres ved hjælp af en fjederkontakt uden skruer eller værktøj.
Pitch: afstanden mellem terminalblokkens tilslutningspunkter, i dette tilfælde 3,81 millimeter.
AWG: amerikansk standard for ledningstykkelse; 24 – 12 AWG understøtter et bredt område fra tynde til tykkere ledere.
1:1 forbindelse: alle pins er direkte én-til-én forbundet uden signalbehandling.
