DisplayPort til DVI-adapter

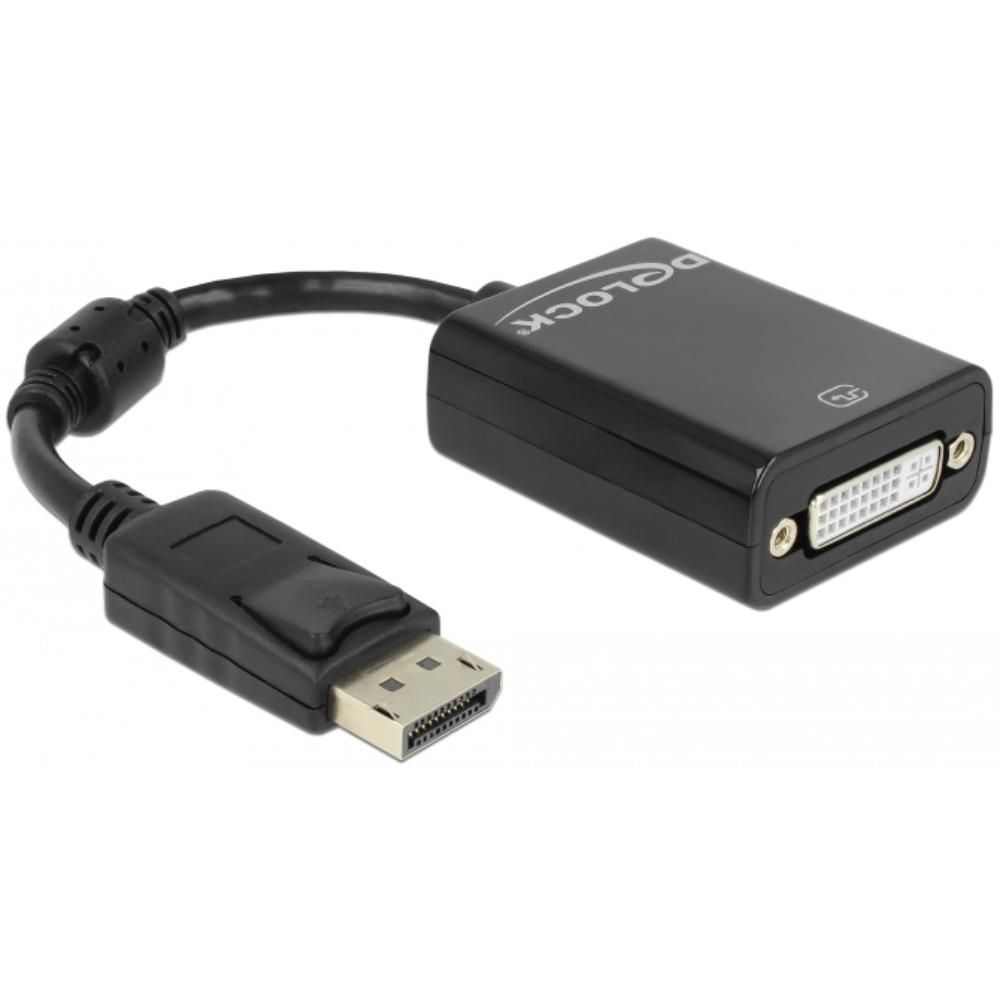

Denne DisplayPort til DVI adapter fra Delock bruges til at tilslutte en DVI-skærm til en enhed med en DisplayPort-tilslutning, såsom en computer eller bærbar computer.

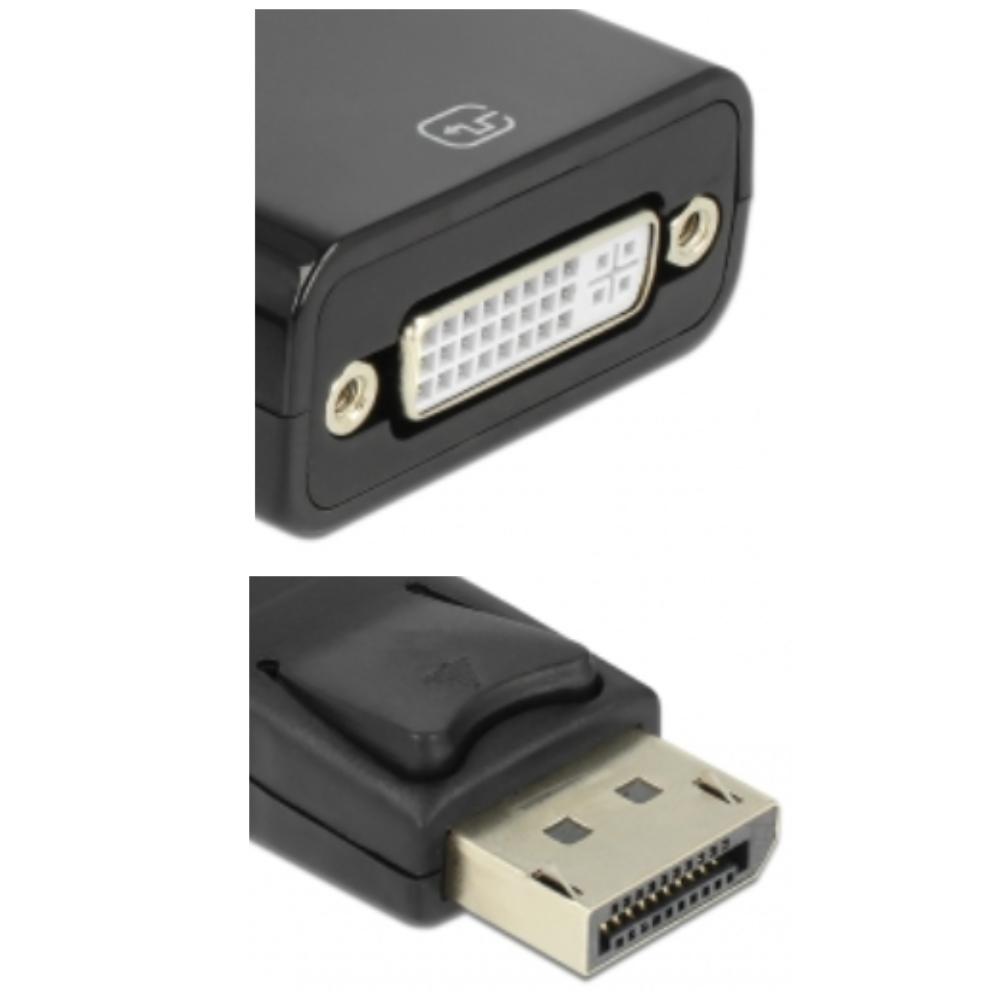

Adapteren har en DisplayPort male-tilslutning og en DVI-I female-tilslutning (24+5) med skruefastgørelse.
På trods af den fysiske DVI-I-tilslutning overføres kun et digitalt DVI-D Single Link-signal. VGA er ikke tilsluttet og analoge signaler understøttes derfor ikke.
Adapteren fungerer som en passiv konvertering (DP++) og er kun egnet til grafikkort eller enheder med DisplayPort++-understøttelse.

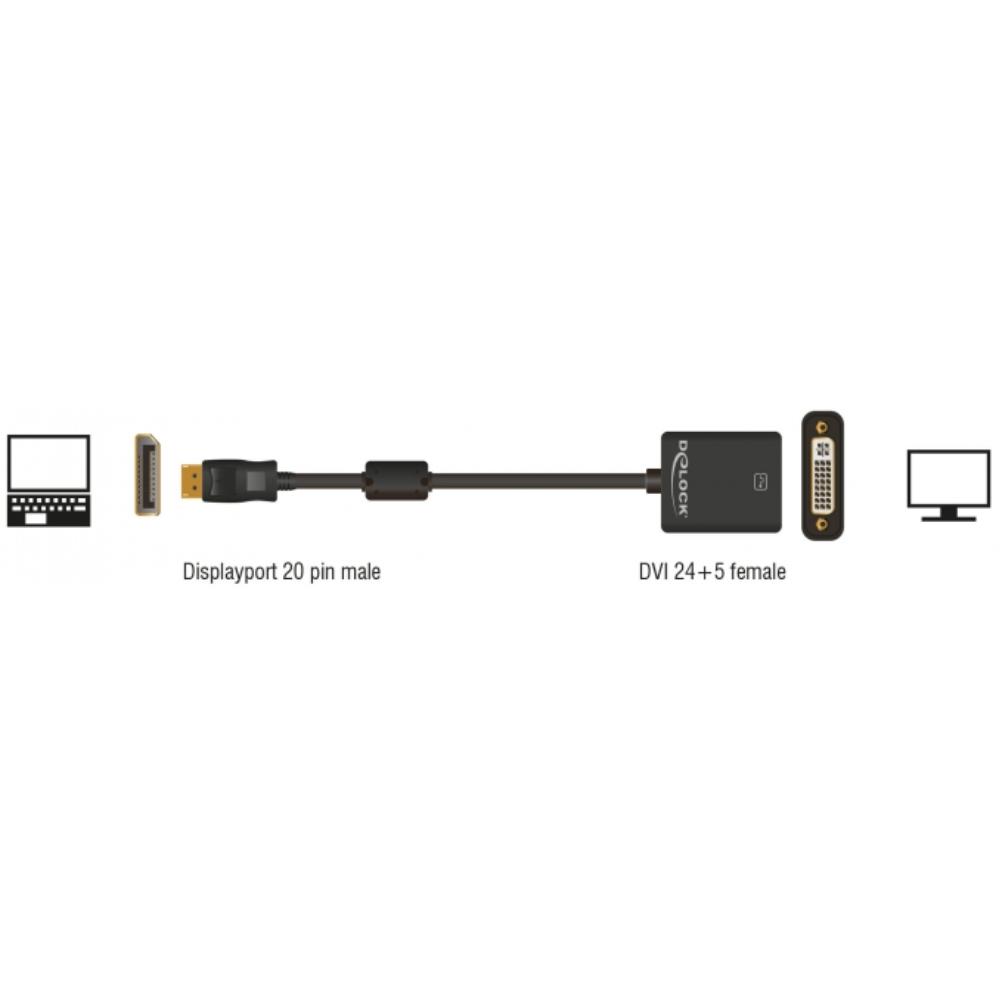

Signalretningen er DisplayPort (kilde) til DVI (skærm) og ikke omvendt.
Den maksimale opløsning er 1920 x 1200 @ 60 Hz, afhængigt af det tilsluttede system og skærm.
Adapteren er udstyret med en ferritkerne, som hjælper med at begrænse elektromagnetisk interferens og holde signaloverførslen stabil.
Derudover understøtter adapteren standby-detektion, hvor den automatisk går i dvaletilstand, når der ikke er noget aktivt signal til stede.

Specifikationer
Mærke: Delock
Produkttype: DisplayPort til DVI adapter
Stik 1: DisplayPort 20-pins male
Stik 2: DVI-I female (24+5) med skruefastgørelse
Faktisk signaltype: DVI-D Single Link digital
Analogt signal: nej, VGA ikke tilsluttet
Signalretning: DisplayPort til DVI
Konverteringstype: passiv (DP++)
Kompatibilitet: kun til DisplayPort++ (DP++) udgange
DisplayPort version: 1.1
Maksimal opløsning: 1920 x 1200 @ 60 Hz
Chipset: NXP PTN3361
Ekstra funktion: standby-detektion
Ferritkerne: ja, 1 stk.
Kabellængde uden stik: ca. 12 cm
Driver nødvendig: nej

Brugte termer
DisplayPort: en digital videogrænseflade til tilslutning af computere til skærme og andre displays.
DisplayPort++ (DP++): en DisplayPort-udgang, der udover native DisplayPort også kan udsende DVI- eller HDMI-signaler, så passive adaptere kan bruges.
Passiv adapter: en adapter uden aktiv signalomregning, som afhænger af kildeenhedens signalunderstøttelse.
DVI-D: en DVI-variant udelukkende til digitale videosignaler.
DVI-I: en DVI-stikform, der kan kombinere digital og analog, men det betyder ikke automatisk, at begge signaler faktisk er tilsluttet.
Single Link: en DVI-konfiguration med én digital dataforbindelse, egnet til opløsninger op til ca. 1920 x 1200 ved 60 Hz.
Ferritkerne: en støjundertrykkende komponent til at reducere uønsket elektromagnetisk interferens på kablet.
Standby-detektion: en funktion, hvor produktet automatisk går i dvaletilstand, når der ikke er noget aktivt videosignal til stede.

Forklaring DVI versioner
DVI-D: kun digital, bruges til digitale skærmforbindelser.
DVI-I: kan understøtte digital og analog, afhængigt af den interne kabling.
DVI-A: kun analog, lidt brugt.
Single Link: op til ca. 1920 x 1200.
Dual Link: højere båndbredde til højere opløsninger.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
