DisplayPort til DVI-kabel

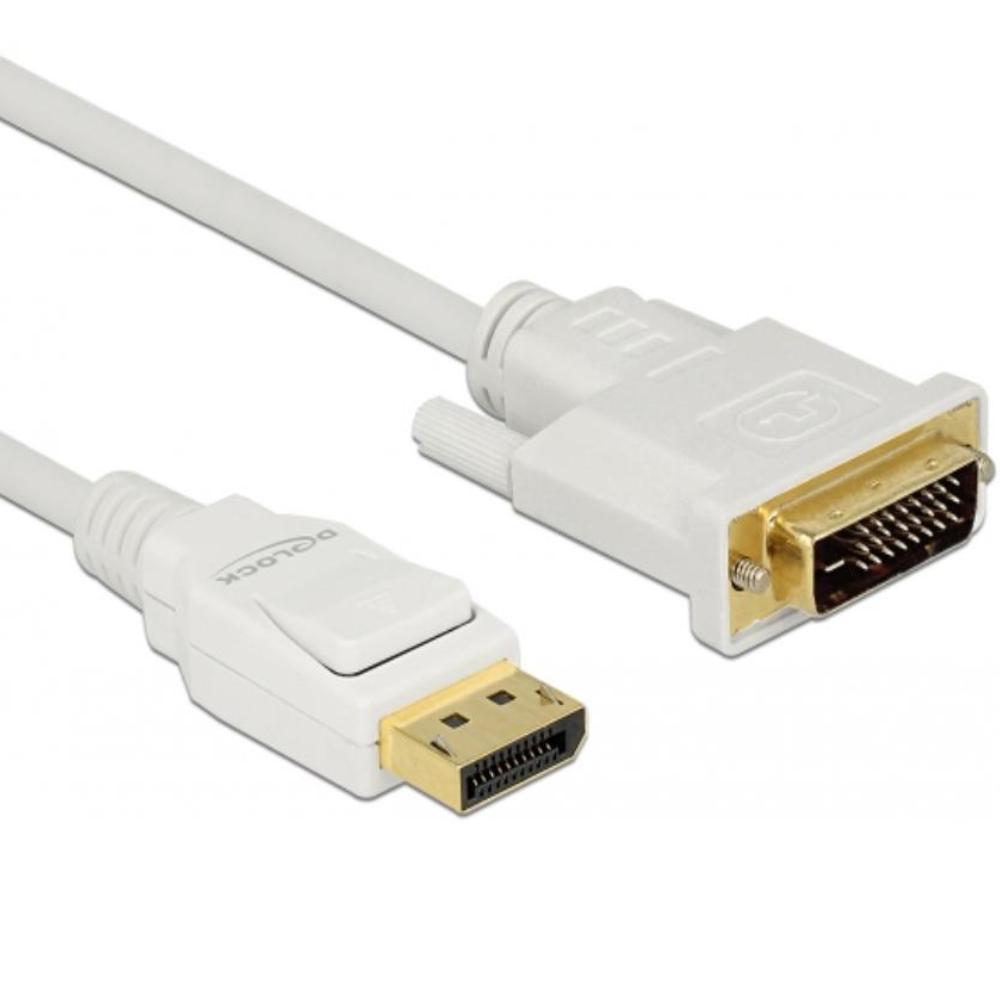

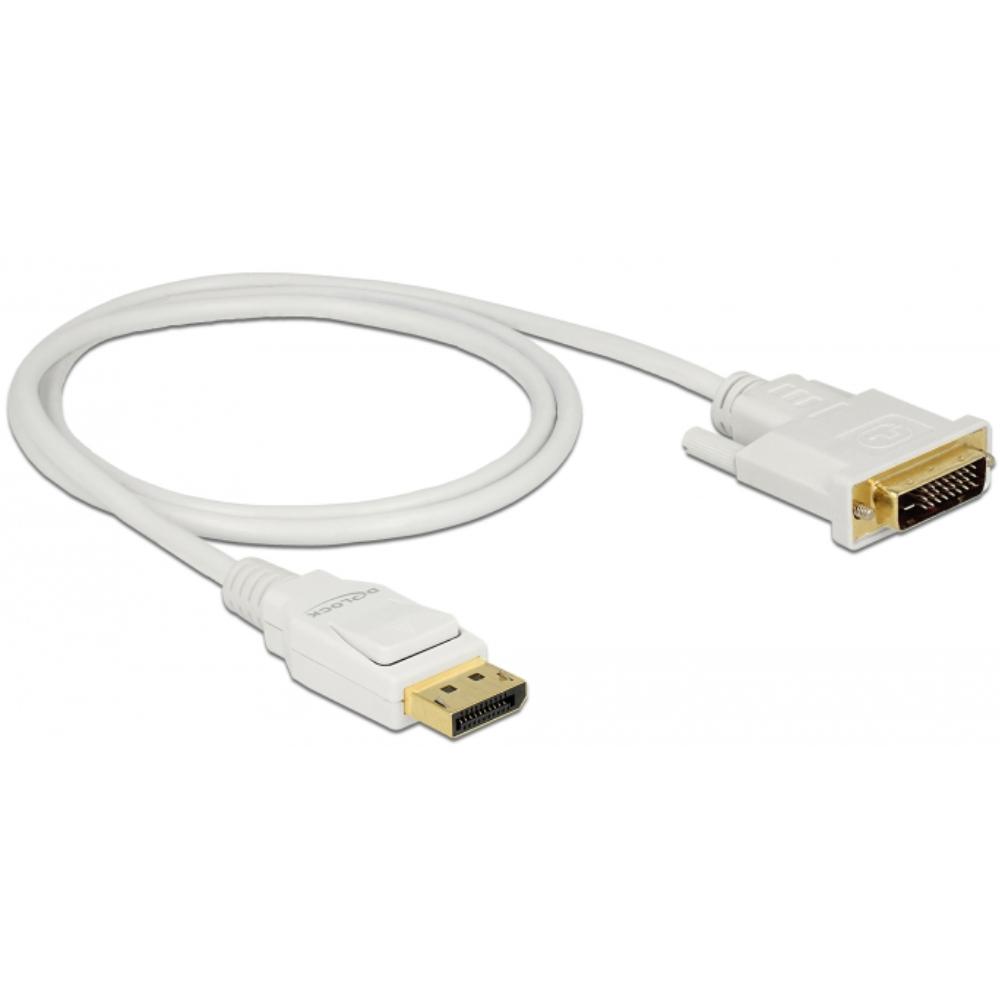

Denne DisplayPort til DVI-D kabel fra Delock bruges til at forbinde en enhed med DisplayPort forbindelse til en DVI-D skærm, såsom en monitor eller projektor.

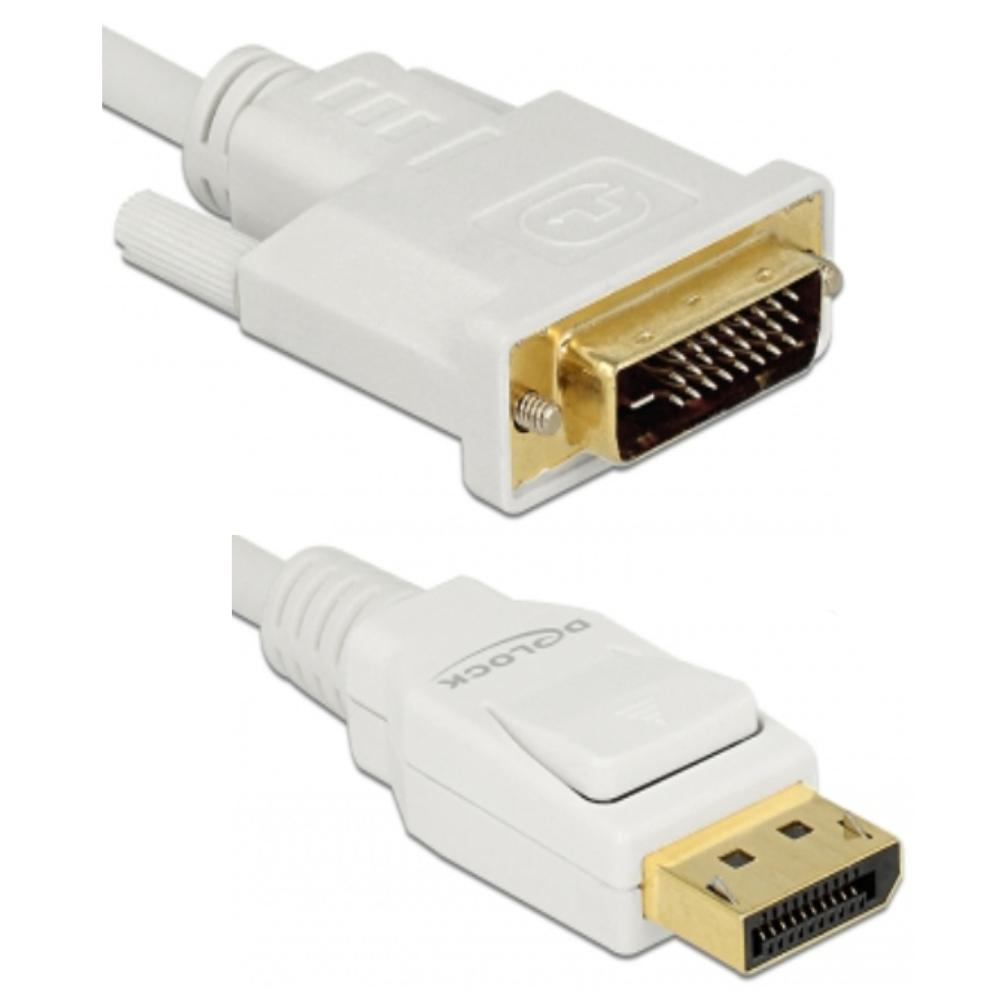

Kablet har en DisplayPort male forbindelse og en DVI-D Dual Link male forbindelse og transporterer digitale videosignaler.
Dette kabel fungerer som passiv signalomdannelse (DP++) og er kun egnet til grafikkort med DisplayPort++ understøttelse.
Kablet er designet til brug fra DisplayPort (kilde) til DVI-D (skærm) og ikke omvendt.
På trods af Dual Link (24+1) stikket overføres signalet normalt som Single Link.
Den maksimale opløsning afhænger af DVI-forbindelsen:
- 1920 x 1200 @ 60 Hz ved standardbrug
- op til 2560 x 1600 @ 60 Hz ved Dual Link understøttelse
Kablet er udstyret med kobberledere og tredobbelt afskærmning for stabil signaloverførsel.
Stikkene er udstyret med forgyldte kontakter.

Specifikationer
Mærke: Delock
Produkttype: DisplayPort til DVI-D kabel
Forbindelse 1: DisplayPort male
Forbindelse 2: DVI-D Dual Link male (24+1)
Signaltype: digital video
Signalretning: DisplayPort til DVI-D
Type omdannelse: passiv (DP++)
Kompatibilitet: kun til DisplayPort++ (DP++) udgange
Maksimal opløsning: 1920 x 1200 @ 60 Hz
Maksimal opløsning (Dual Link): op til 2560 x 1600 @ 60 Hz
Overførselshastighed: op til 10.2 Gbit/s
Kabeltykkelse: ca. 6 mm
Leder: kobber
Afskærmning: tredobbelt
Kontakter: forgyldt
Farve: hvid
Mærkninger: CE, WEEE

Anvendte termer
DisplayPort: en digital video-interface med høj båndbredde til tilslutning af computere til monitorer.
DisplayPort++ (DP++): en DisplayPort forbindelse, der også kan sende DVI- og HDMI-signaler, hvilket muliggør brug af passive kabler og adaptere uden aktiv konverter.
Passivt kabel: et kabel uden aktiv elektronik, der bruger signaloutput fra kilden.
DVI-D: en digital video-interface, der udelukkende transporterer digitale signaler.
Dual Link: en konfiguration med ekstra datalinjer for højere båndbredde.
Opløsning: antallet af pixels, der vises på en skærm.
CE: en europæisk overensstemmelsesmærkning, der angiver, at produktet opfylder de gældende sikkerheds-, sundheds- og miljødirektiver.
WEEE: en europæisk direktiv for indsamling og genanvendelse af elektrisk og elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digital, mest brugt til monitorer.
DVI-I: digital + analog, virker med VGA adaptere.
DVI-A: kun analog, sjældent brugt.
Single Link: op til ca. 1920 x 1200.
Dual Link: op til ca. 2560 x 1600.

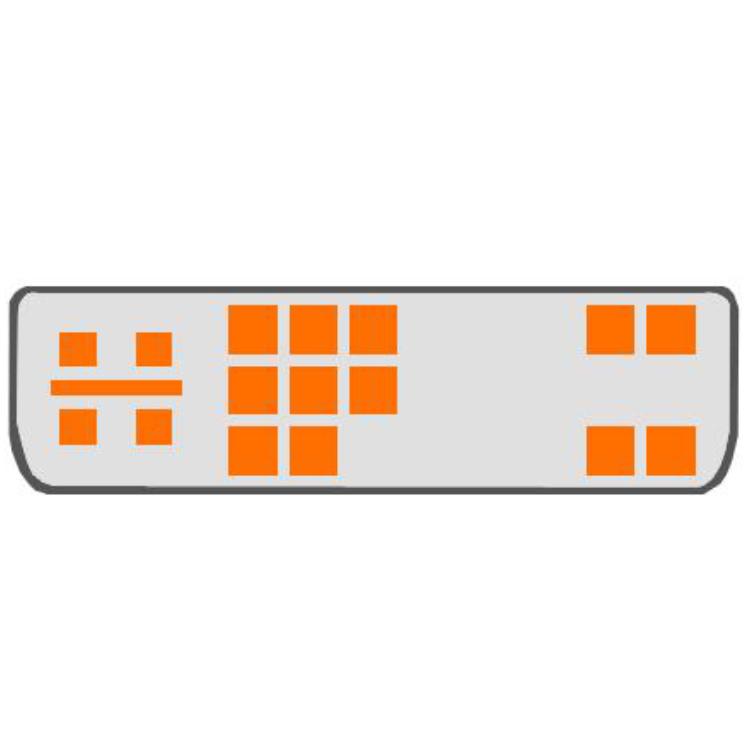

Pin konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I (med analoge pins)
12+5: DVI-A (analog)
