DVI-D til multiport-adapter

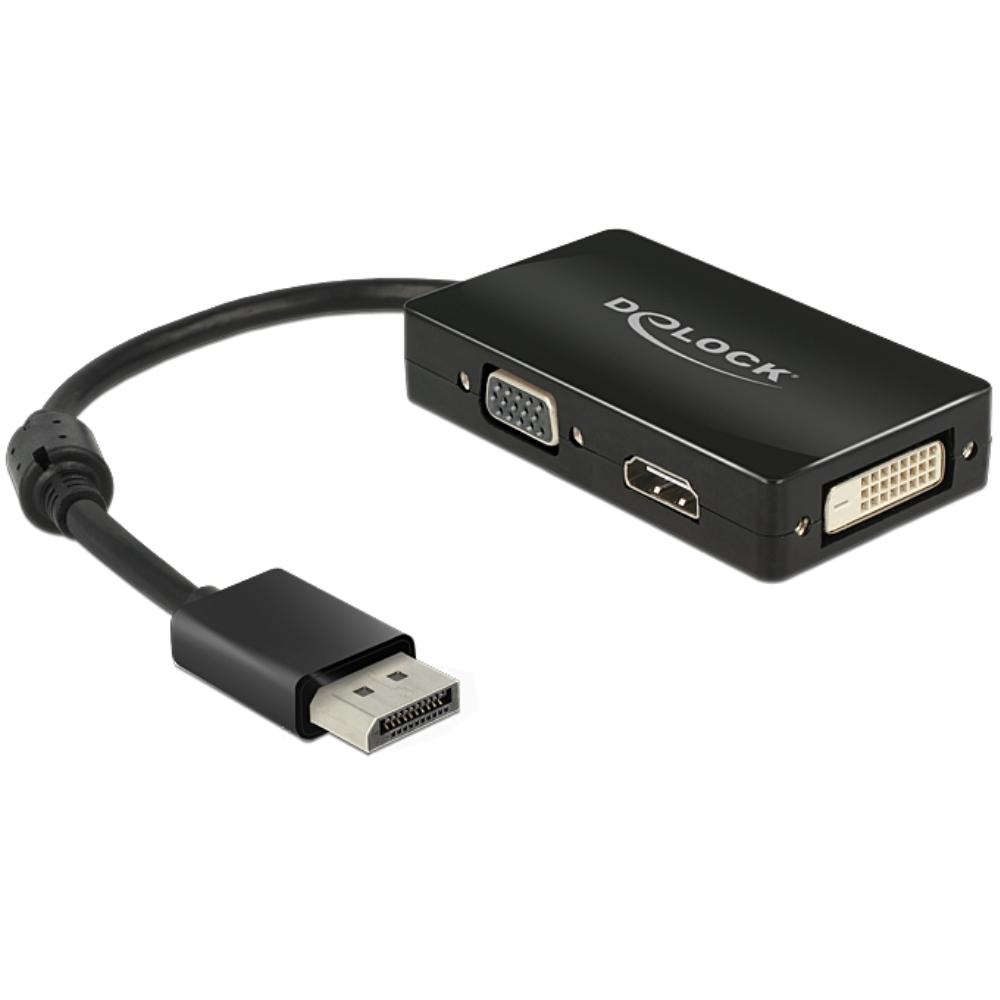

Denne DisplayPort til VGA / HDMI / DVI adapter bruges til at tilslutte forskellige typer skærme til en enhed med DisplayPort forbindelse, såsom en computer eller laptop.

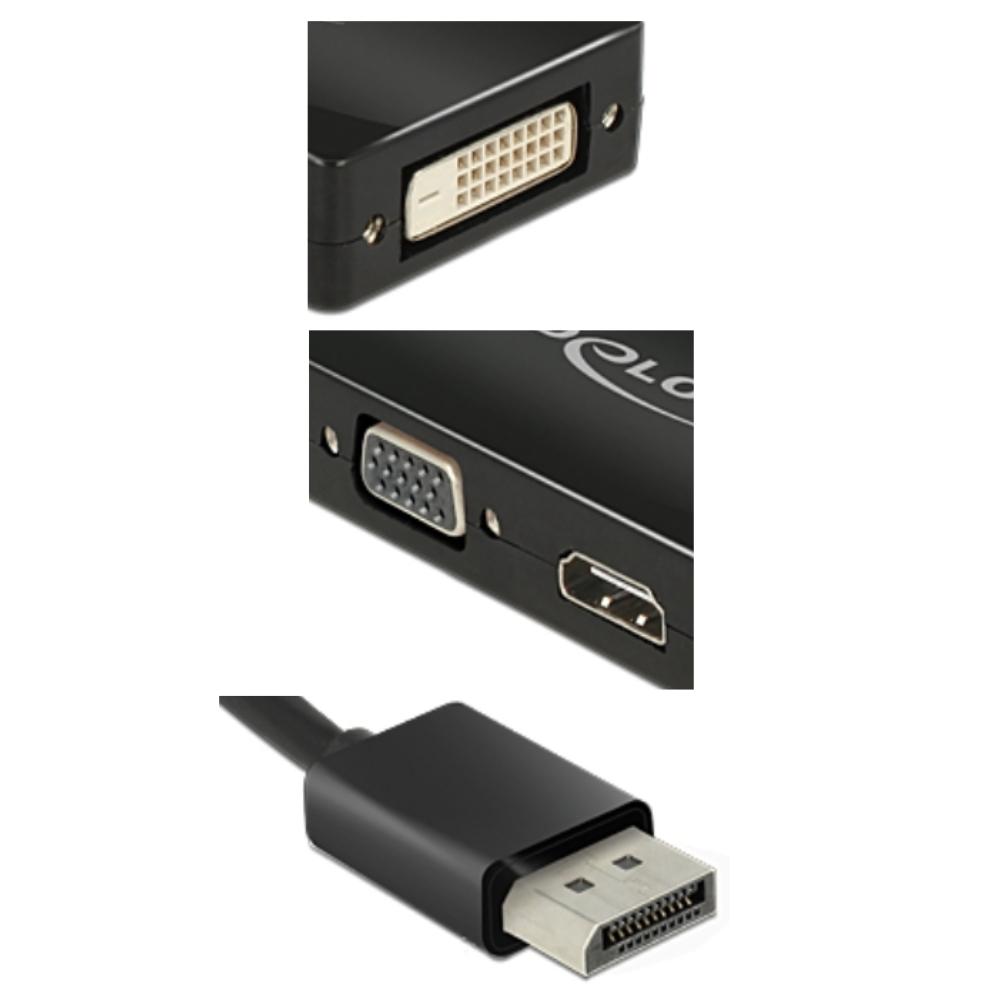

Adapteren har en DisplayPort male forbindelse og tre udgange: VGA female, HDMI female og DVI-I female (24+5).
Der kan kun bruges én udgang ad gangen.
Adapteren fungerer som passiv konvertering (DP++) og er kun egnet til enheder med DisplayPort++ understøttelse.
Signalretningen er DisplayPort (kilde) til VGA / HDMI / DVI (skærm) og ikke omvendt.
Den maksimale opløsning via HDMI er 3840 x 2160 @ 60 Hz.
Den maksimale opløsning via DVI og VGA er 1920 x 1200 @ 60 Hz.
På trods af DVI-I forbindelsen sendes kun et digitalt DVI-D signal igennem. VGA fungerer via den separate VGA udgang.
Adapteren er udstyret med en ferritkerne til at reducere interferens.

Specifikationer
Mærke: Delock
Produkttype: DisplayPort til VGA / HDMI / DVI adapter
Stik 1: DisplayPort male
Stik 2: VGA female
Stik 3: HDMI female
Stik 4: DVI-I female (24+5)
Faktisk DVI signaltype: DVI-D Single Link digital
Analogt signal via DVI: nej
VGA udgang: analog
Signalretning: DisplayPort til VGA / HDMI / DVI
Konverteringstype: passiv (DP++)
DisplayPort version: 1.2
Maksimal opløsning HDMI: 3840 x 2160 @ 60 Hz
Maksimal opløsning DVI / VGA: 1920 x 1200 @ 60 Hz
Chipsæt: ANX9833, PS8339B
Strømforbrug: 100 mW
Kabellængde: 16 cm
Certificeringer: CE, WEEE

Brugte termer
DisplayPort: en digital video-interface til tilslutning af computere til skærme.
DisplayPort++ (DP++): en DisplayPort forbindelse, der også kan sende HDMI- og DVI-signaler, hvilket gør det muligt at bruge passive adaptere.
Passiv adapter: en adapter uden aktiv elektronik, der bruger signalkilden fra kildeenheden.
HDMI: en digital interface til lyd- og videosignaler med høj opløsning.
DVI-D: en digital video-interface til udelukkende digitale signaler.
DVI-I: en connectorform, der kan kombinere digital og analog, men hvor ikke altid begge signaler er til stede.
VGA: en analog video-interface til ældre skærme.
Opløsning: antallet af pixels, der vises på en skærm.
CE: Europæisk overensstemmelsesmærkning.
WEEE: direktiv om genbrug af elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digital.
DVI-I: digital + analog (hvis kablet).
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: højere båndbredde til højere opløsninger.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
