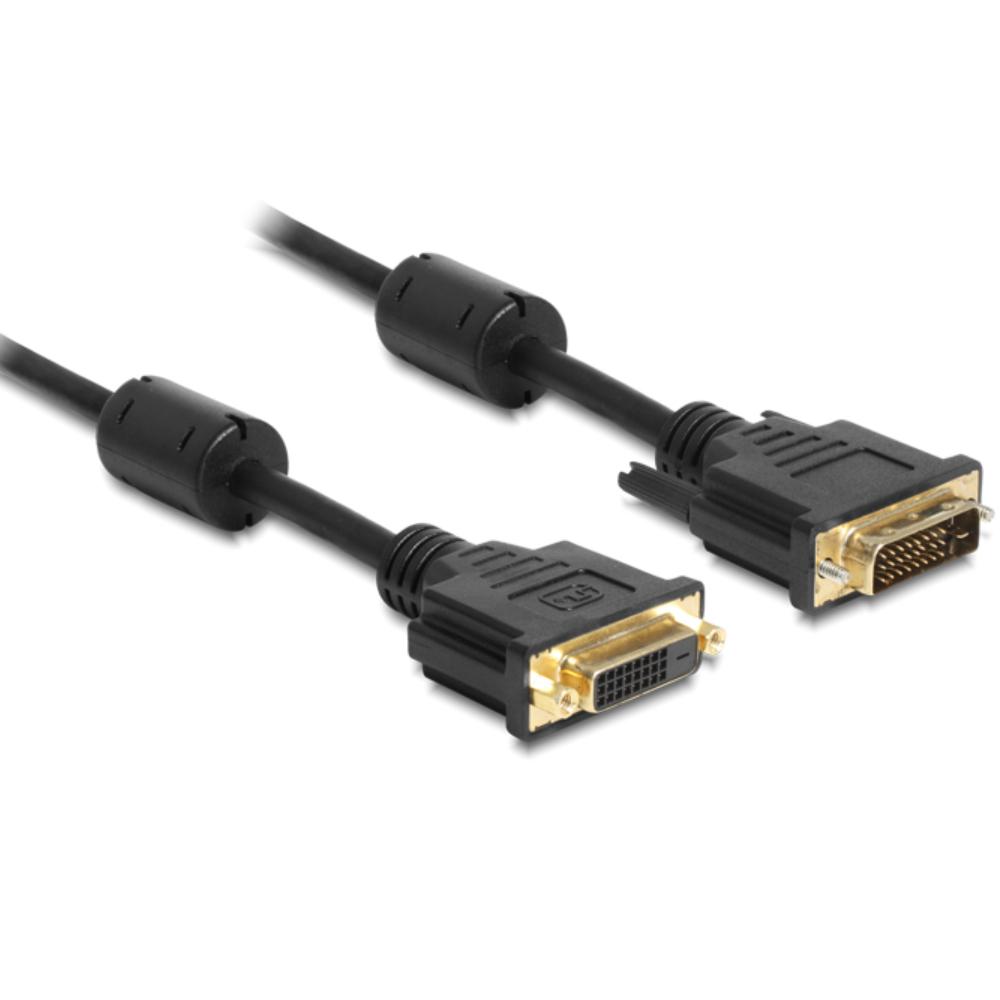

DVI-D-forlængerkabel

Denne DVI forlængerkabel bruges til at forlænge en eksisterende DVI forbindelse mellem f.eks. en computer og en monitor eller projektor.

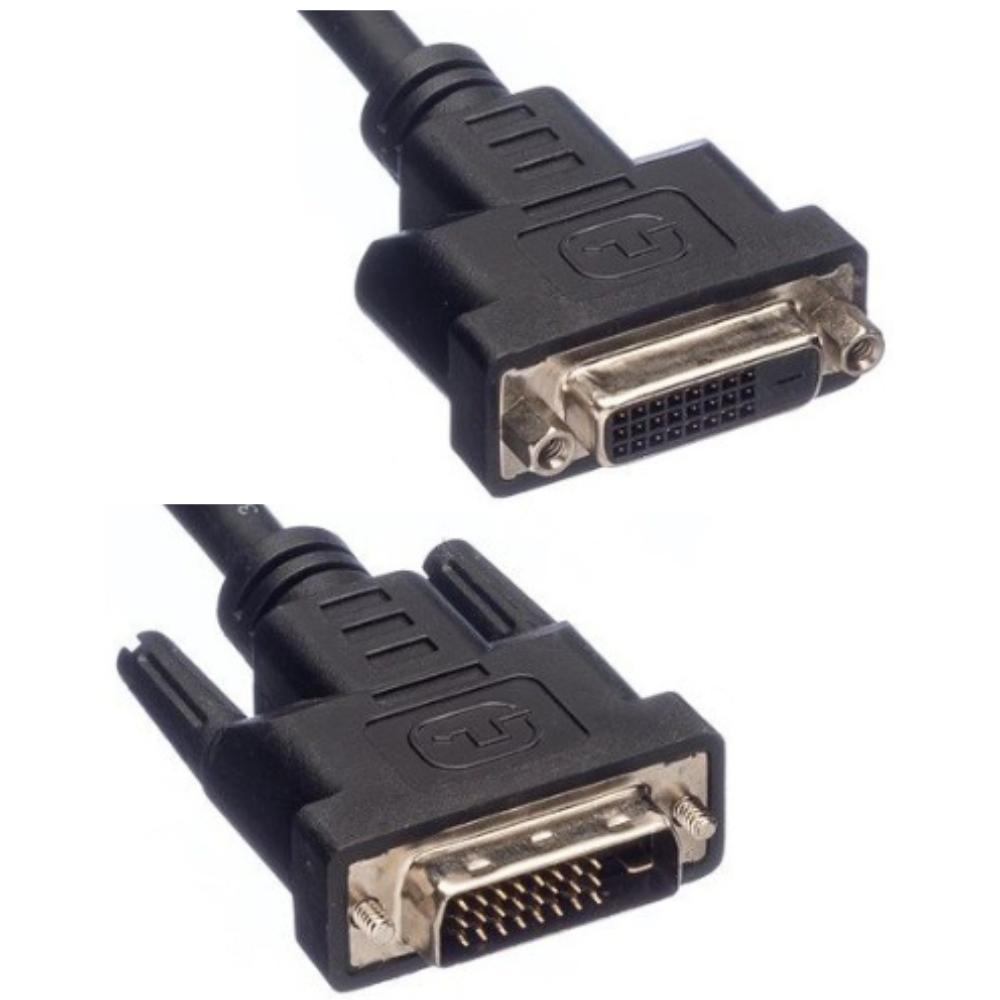

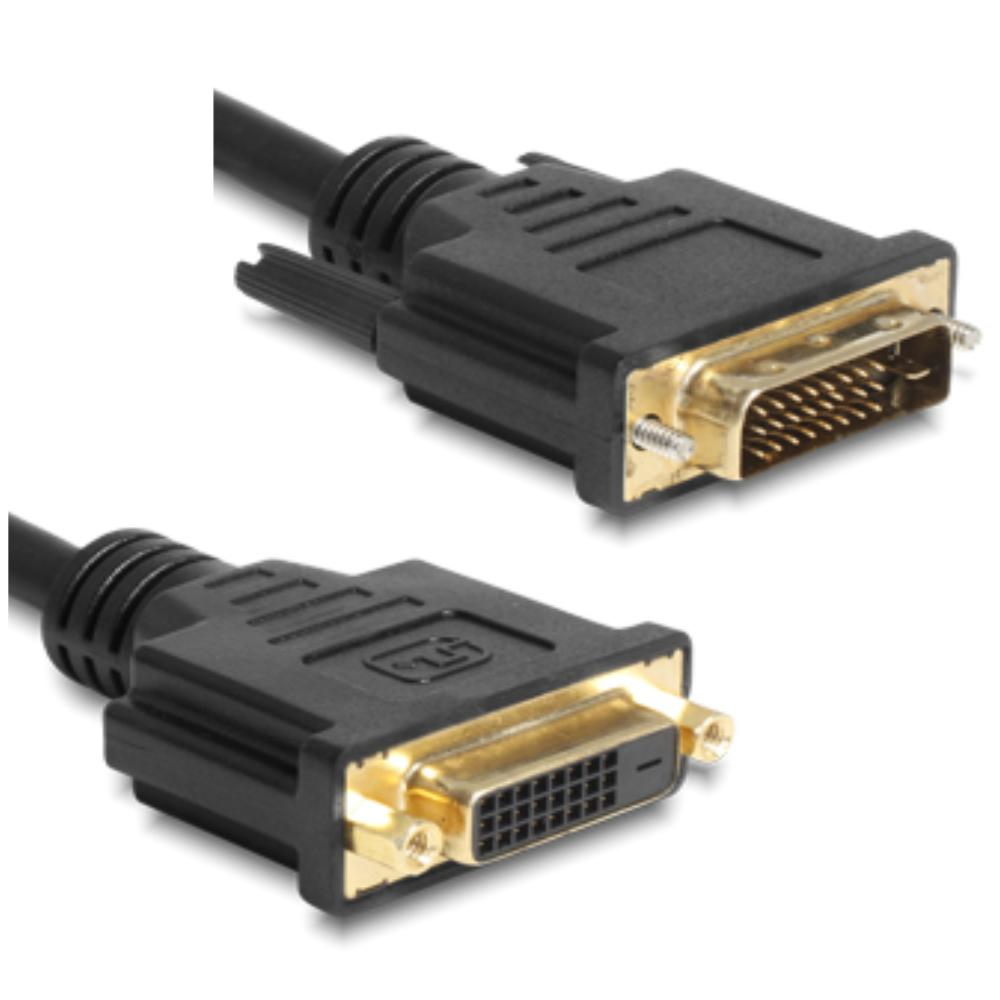

Kablet har en DVI-D han forbindelse (24+1) og en DVI-D hun forbindelse (24+1) og transporterer digitale videosignaler.
På trods af 24+1 kabinettet er kablet internt konfigureret som Single Link (18+1).
Den maksimale opløsning er 1920 x 1200 @ 60 Hz.
Kablet er egnet til at forlænge eksisterende DVI-D videoforbindelser uden signalomdannelse.
Forbindelserne er udstyret med skruefastgørelse for en stabil tilslutning.
Kablet er udført med kobberledere og en dobbelt afskærmning for stabil signaloverførsel.
Forbindelserne er udstyret med forgyldte kontakter.

Specifikationer
Mærke: Delock
Produkttype: DVI forlængerkabel
Forbindelse 1: DVI-D han (24+1)
Forbindelse 2: DVI-D hun (24+1)
Faktisk konfiguration: Single Link (18+1 internt tilsluttet)
Signaltype: digital video
Maksimal opløsning: 1920 x 1200 @ 60 Hz
Overførselshastighed: 3.96 Gbit/s
AWG: 30
Leder: kobber
Afskærmning: dobbelt
Kontakter: forgyldt
Godkendelser: CE, WEEE

Anvendte termer
DVI-D: en digital video-interface til udelukkende digitale signaler.
Single Link: en konfiguration egnet til opløsninger op til 1920 x 1200.
Dual Link: en konfiguration med ekstra pins for højere båndbredde.
Opløsning: antallet af pixels, der vises på en skærm.
AWG: et mål for ledernes tykkelse.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring af DVI-versioner
DVI-D: kun digital.
DVI-I: digital + analog.
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
