DVI-D-kabel

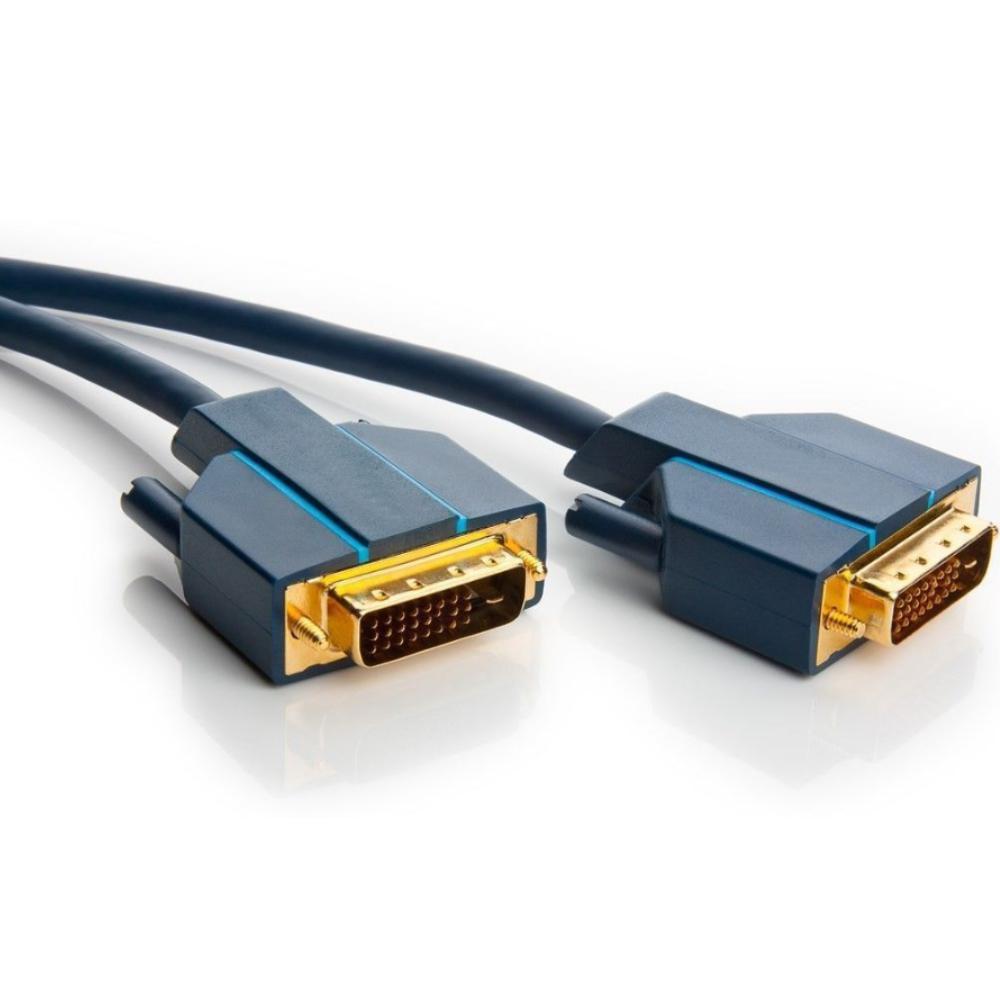

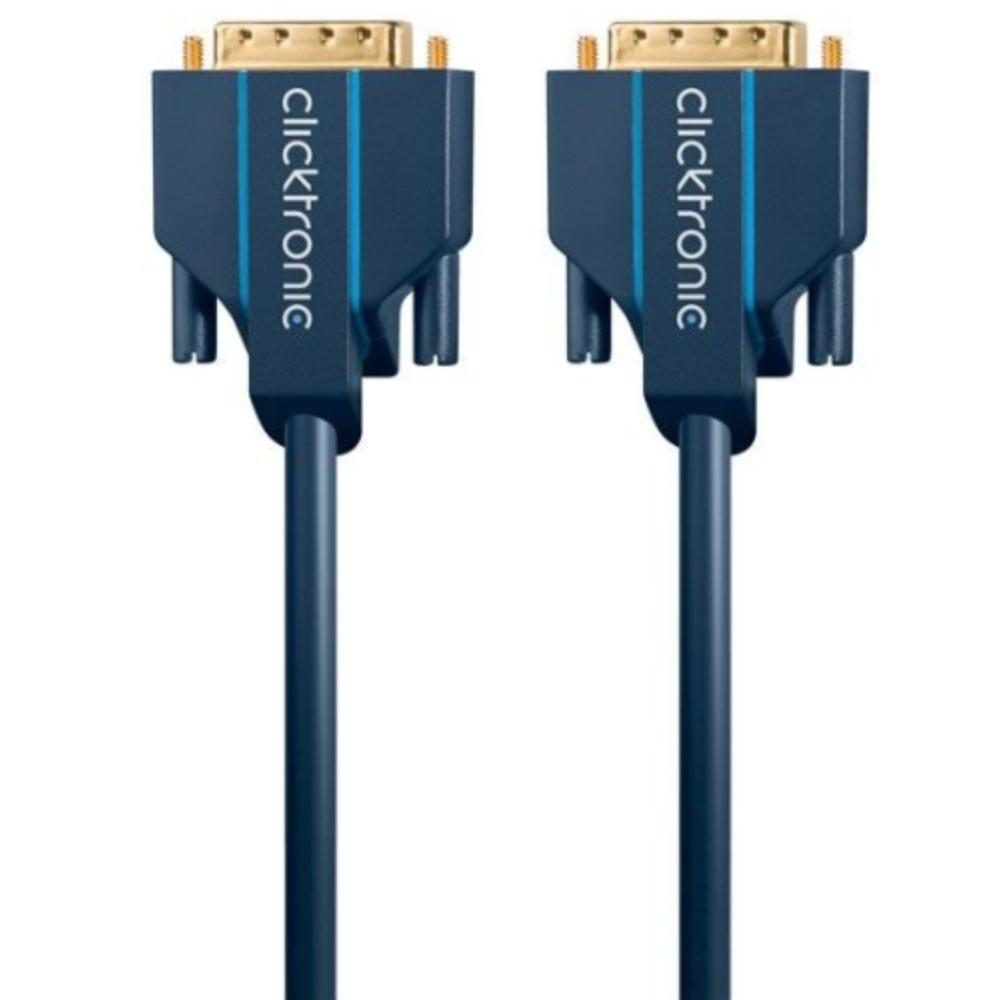

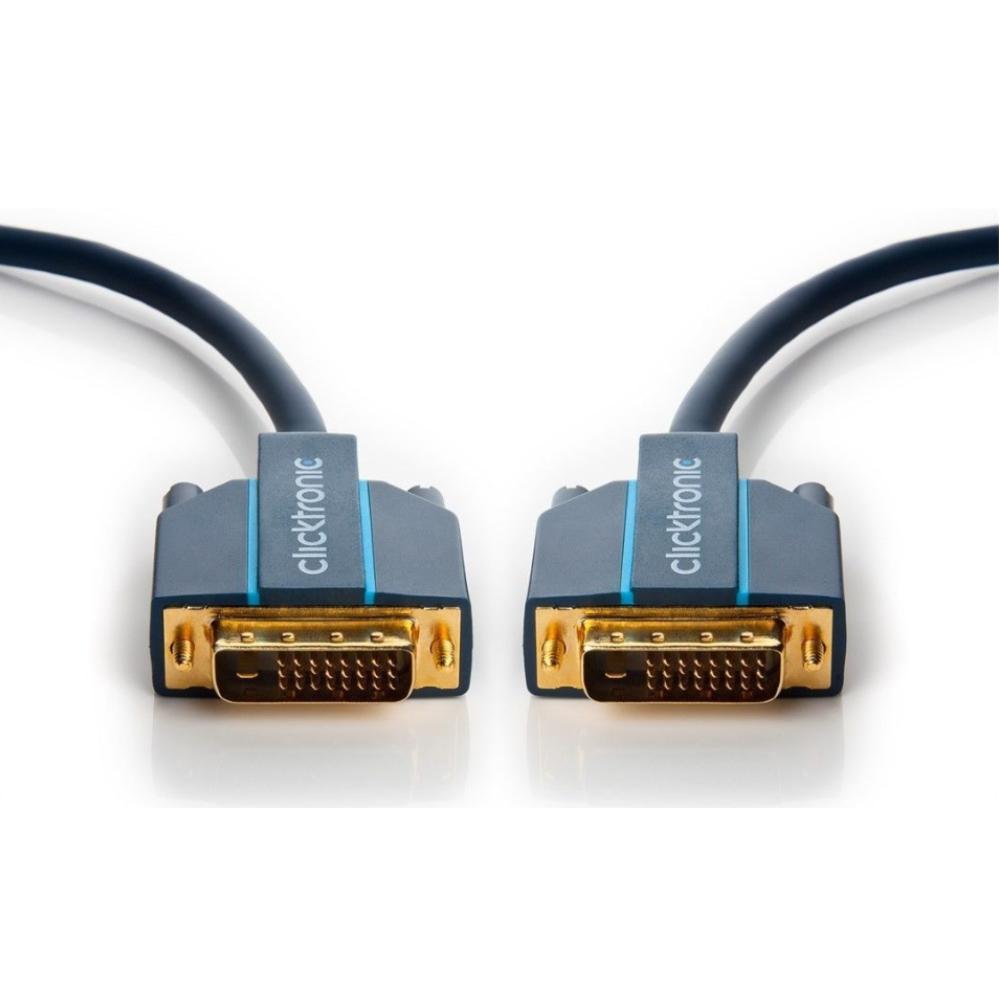

Denne DVI-D Dual Link kabel (24+1) fra Clicktronic bruges til at forbinde enheder med en DVI-D forbindelse, såsom computere, skærme og projektorer.
Kablet har to DVI-D male-forbindelser og transporterer udelukkende digitale videosignaler.
Dual Link-konfigurationen (24+1 pin) muliggør højere opløsninger end Single Link-forbindelser.
Kablet understøtter opløsninger op til 2560 x 1600 @ 60 Hz (WQXGA), afhængigt af de tilsluttede enheder.
Kablet er udstyret med kobberledere og en multiskærmning for en stabil signaloverførsel.

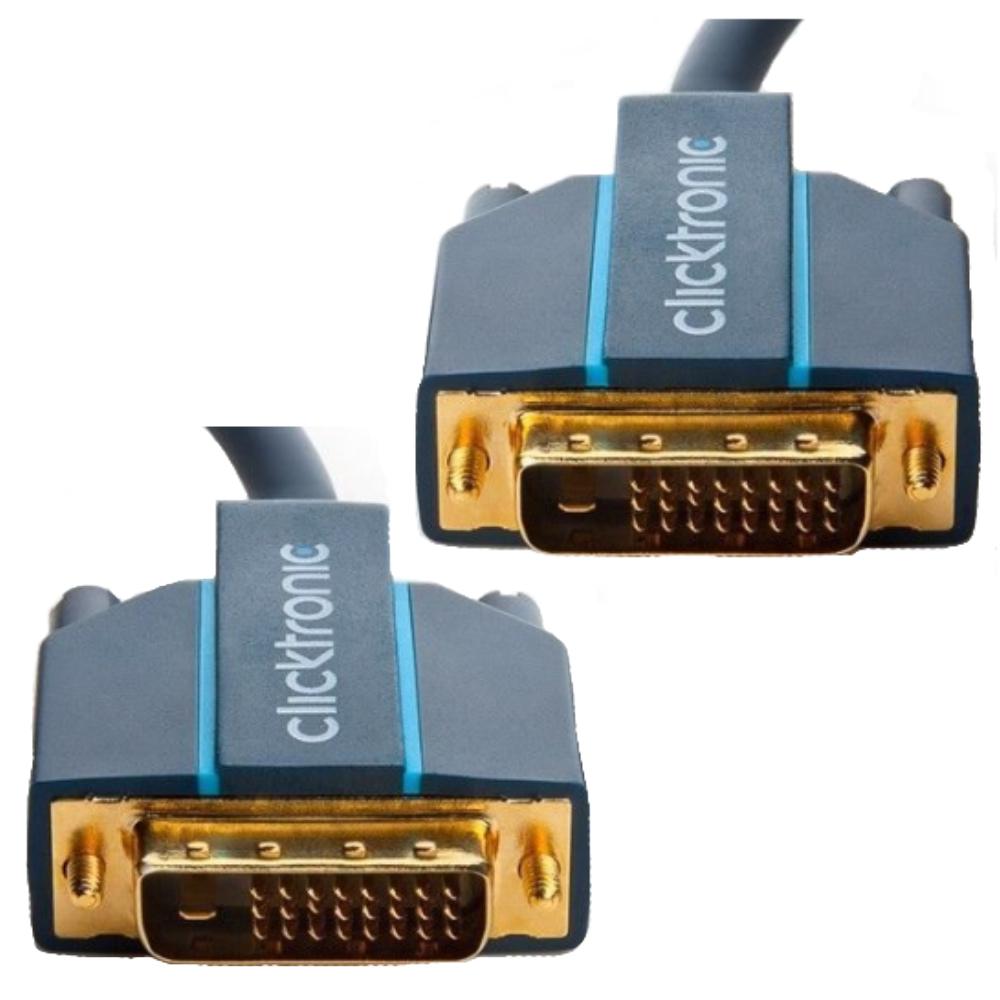

Forbindelserne er forsynet med 24-karat forgyldte kontakter og tommelfingerskruer for en sikker fastgørelse.
Den robuste konstruktion med PVC og ABS hus beskytter mod mekanisk belastning og kabelbrud.

Specifikationer
Mærke: Clicktronic
Produkttype: DVI-D kabel
Version: Dual Link (24+1)
Forbindelse 1: DVI-D male
Forbindelse 2: DVI-D male
Signaltype: digital video
Maksimal opløsning: 2560 x 1600 @ 60 Hz
Overførselshastighed: 7.92 Gbit/s
Kabeltykkelse: 30 AWG
Leder: kobber (CU)
Skærmning: 3-lags (flettet + folie)
Forbindelse: forgyldt (24k)
Kabelkappe: PVC
Diameter: ca. 6.5 mm
Temperaturområde: -10 °C til 80 °C
Garanti: 10 år
Certificeringer: CE, WEEE

Brugte termer
DVI-D: en digital video-grænseflade, der udelukkende transporterer digitale signaler.
Dual Link: en konfiguration med ekstra datalinjer til højere opløsninger.
24+1 pin: en pin-konfiguration til DVI-D forbindelser.
AWG: en standard for tykkelsen af elektriske ledere.
Skærmning: beskyttelse mod elektromagnetisk interferens.
CE: en europæisk overensstemmelsesmærkning, der angiver, at produktet opfylder de gældende sikkerheds-, sundheds- og miljøretningslinjer.
WEEE: et europæisk direktiv for indsamling og genbrug af elektrisk og elektronisk udstyr.

Forklaring af DVI-versioner
DVI-D: kun digital, mest brugt til skærme.
DVI-I: digital + analog, fungerer med VGA-adaptere.
DVI-A: kun analog, sjældent brugt.
Single Link: op til ca. 1920 x 1200.
Dual Link: op til ca. 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I (med analoge pins)
12+5: DVI-A (analog)
