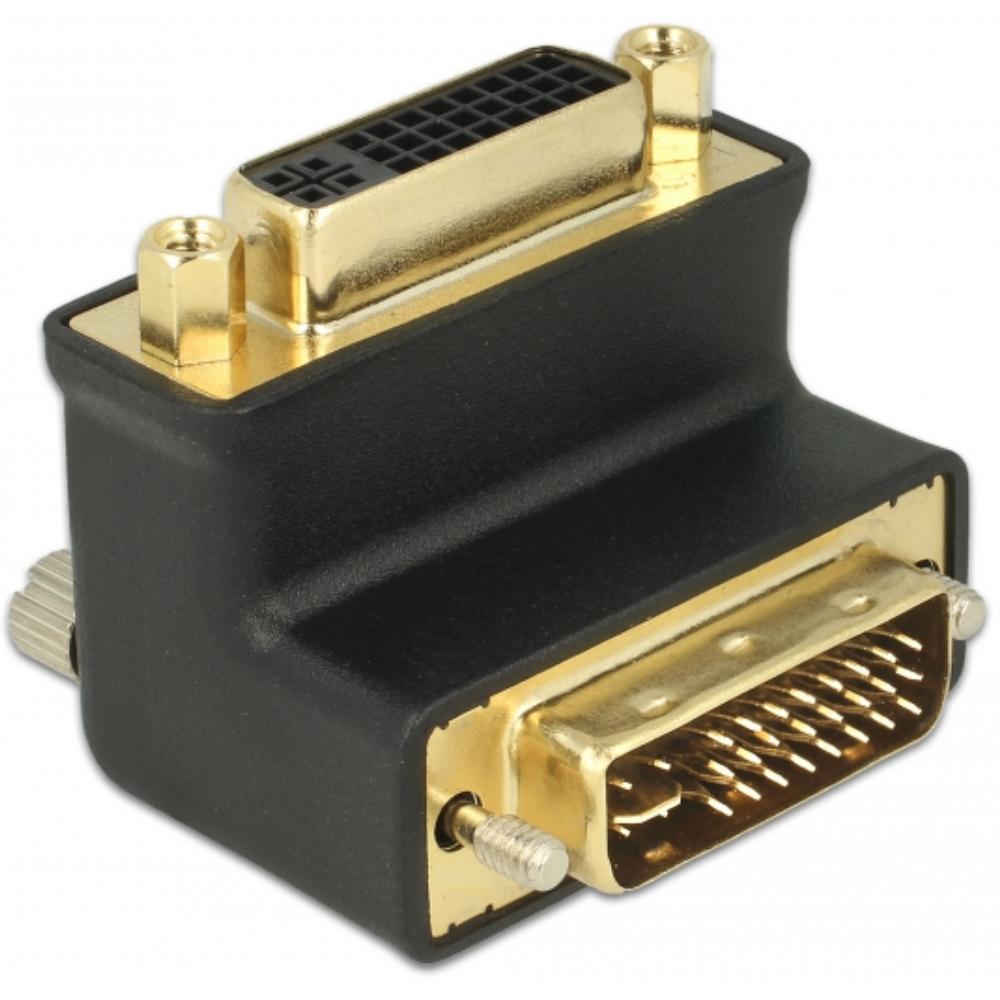

DVI-I-adapter

Denne DVI-adapter bruges til at tilslutte et DVI-kabel til en svært tilgængelig DVI-tilslutning, f.eks. på en monitor eller anden enhed.

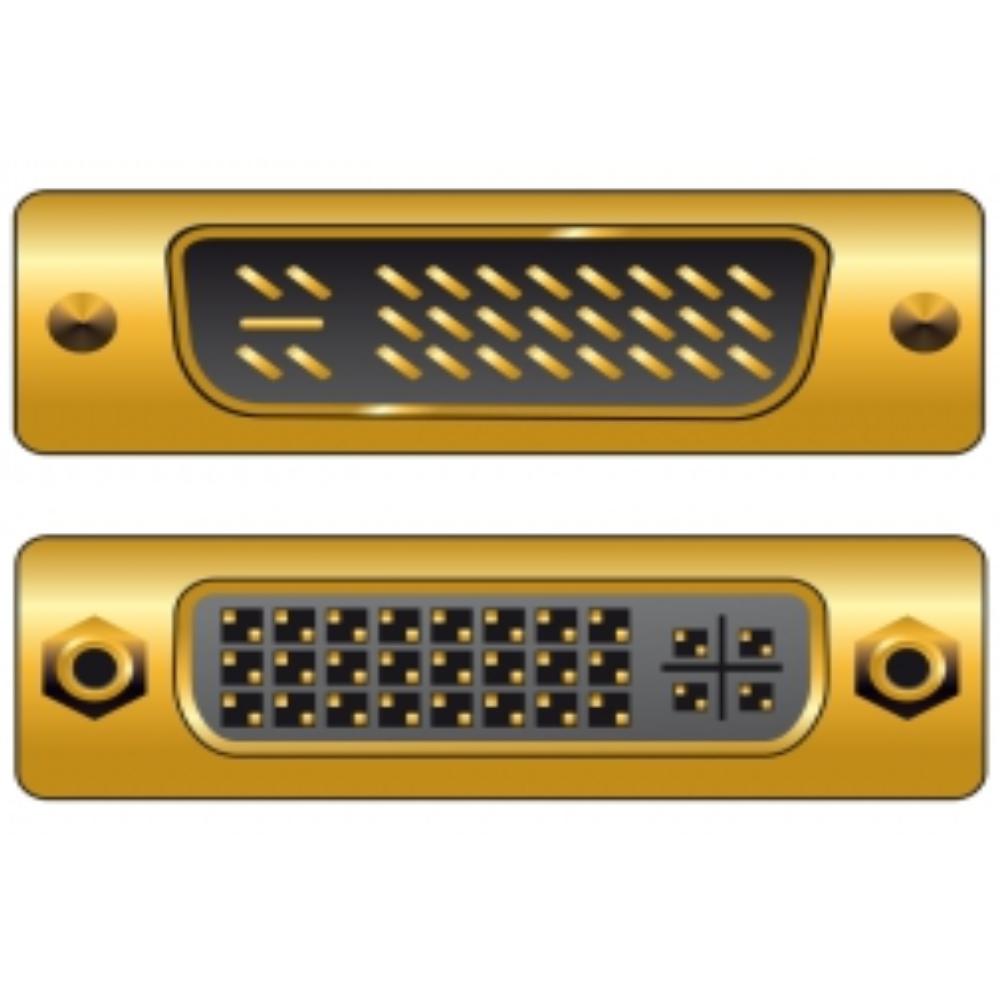

Adapteren har en DVI-I han-tilslutning (24+5) og en DVI-I hun-tilslutning (24+5).
Hun-tilslutningen er vendt 90° mod højre, hvilket gør det muligt at tilslutte kablet i en vinkel og spare plads.
Adapteren transporterer digitale og analoge videosignaler uden signal konvertering.
Adapteren er velegnet til at justere retningen på en eksisterende DVI-forbindelse.

Specifikationer
Mærke: Delock
Produkttype: DVI vinklet adapter
Stik 1: DVI-I han (24+5)
Stik 2: DVI-I hun (24+5)
Konfiguration: Dual Link kabinet
Signaltype: digital og analog video
Vinkel: 90° højre
Signalretning: pass-through
Godkendelser: CE, WEEE

Brugte termer
DVI-I: en DVI-stik, der kan overføre både digitale og analoge signaler.
Vinklet adapter: en adapter, der ændrer retningen på en tilslutning med 90°.
Pass-through: signalet sendes direkte videre uden konvertering.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digital.
DVI-I: digital + analog.
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
