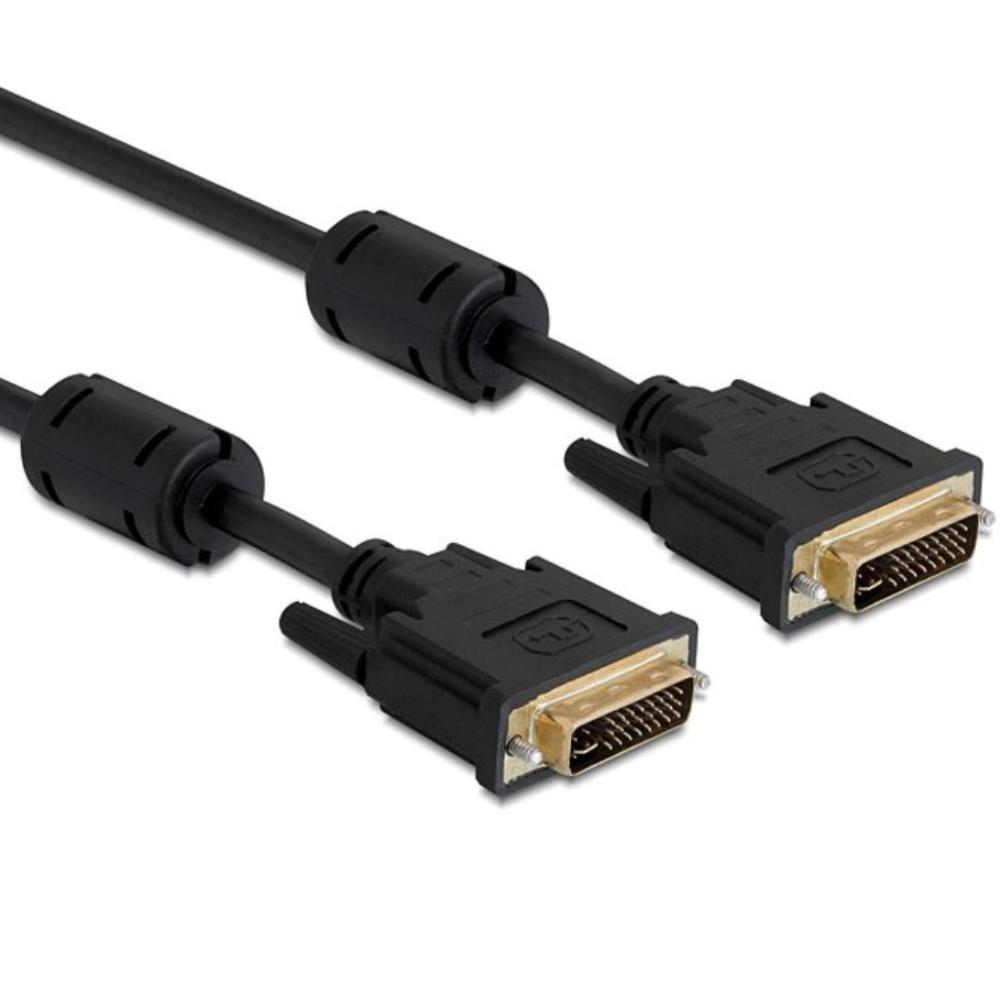

DVI-I-kabel

Denne DVI-I kabel bruges til at forbinde enheder med en DVI-I port, såsom computere, skærme og projektorer.
Kablet har to DVI-I male porte (24+5) og transmitterer både digitale og analoge videosignaler.
Kablet er konfigureret som Dual Link og understøtter opløsninger op til 2560 x 1600 @ 60 Hz.
Kablet fungerer bidirektionelt og kan bruges i begge retninger til at overføre videosignaler.
Den maksimale dataoverførselshastighed er 7.92 Gbit/s.
Kablet er egnet til at realisere stabile billedforbindelser uden signalomdannelse.
Portene er udstyret med skruemontering for en stabil forbindelse.
Kablet er lavet med kobberledere og en dobbelt afskærmning for pålidelig signaloverførsel.
Portene er udstyret med forgyldte kontakter.

Specifikationer
Mærke: Delock
Produkttype: DVI-I kabel
Port 1: DVI-I male (24+5)
Port 2: DVI-I male (24+5)
Konfiguration: Dual Link
Signaltype: digital og analog video
Signalretning: bidirektionel
Maksimal opløsning: 2560 x 1600 @ 60 Hz
Overførselshastighed: 7.92 Gbit/s
AWG: 28
Leder: kobber
Afskærmning: dobbelt
Kontakter: forgyldt
Certificeringer: CE, WEEE

Brugte termer
DVI-I: en DVI-variant, der kan transmittere både digitale og analoge signaler.
DVI-D: en digital variant uden analogt signal.
Dual Link: en konfiguration med ekstra datalinjer for højere båndbredde og opløsninger.
Opløsning: antallet af pixels, der vises på en skærm.
AWG: et mål for ledernes tykkelse.
Bidirektionel: signalet kan bruges i begge retninger uden konvertering.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv om genbrug af elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digitalt.
DVI-I: digitalt + analogt.
DVI-A: kun analogt.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
