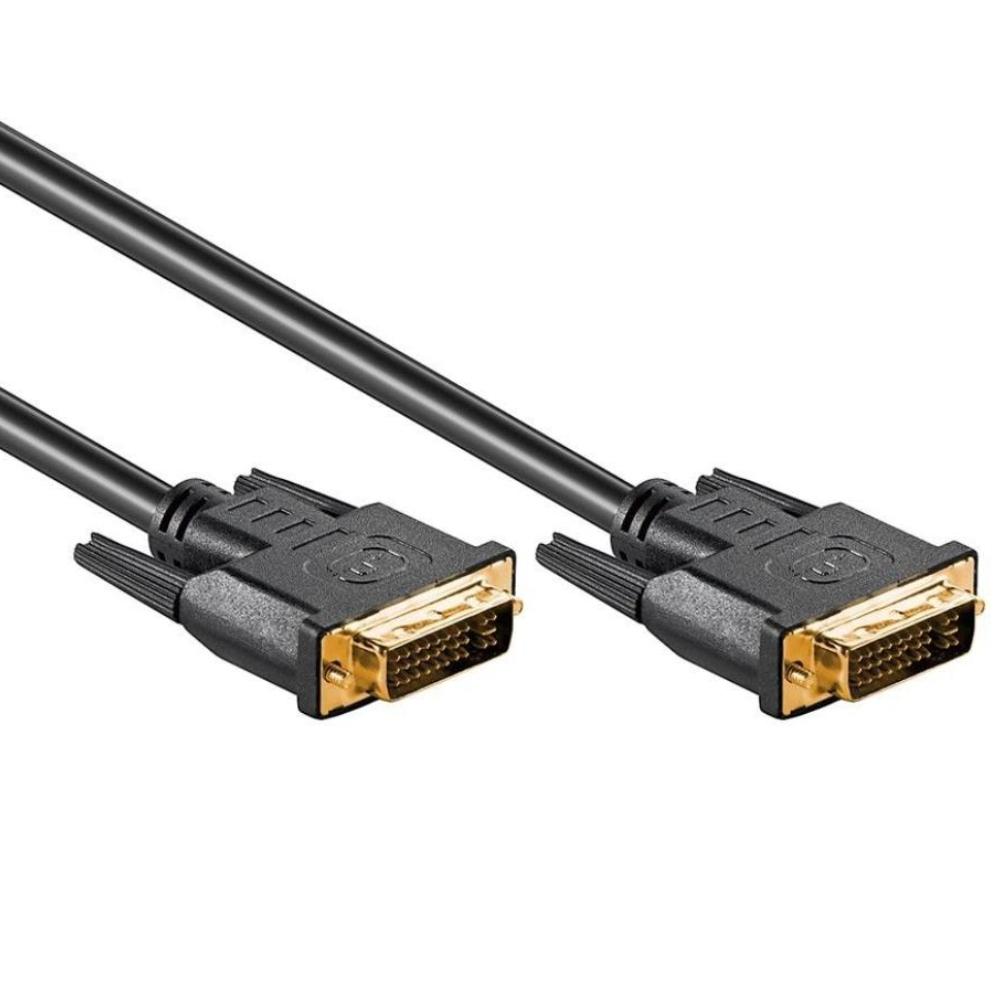

DVI-I-kabel

Denne DVI-I kabel bruges til at forbinde enheder med en DVI-I port, såsom computere, skærme og projektorer.
Kablet har to DVI-I male porte (24+5) og transmitterer både digitale og analoge videosignaler.
Kablet er udført som Dual Link og understøtter opløsninger op til 2560 x 1600 @ 60 Hz og 1920 x 1080 @ 60 Hz.
Kablet fungerer bidirektionelt og kan bruges i begge retninger til at overføre videosignaler.
Kablet er velegnet til at etablere billedforbindelser, hvor både digitale og analoge signaler kan bruges.
Kablet er udført med kobberledere og en dobbelt afskærmning for stabil signaloverførsel.
Stikkene er udstyret med forgyldte kontakter for en pålidelig forbindelse.

Specifikationer
Produkttype: DVI-I kabel
Port 1: DVI-I male (24+5)
Port 2: DVI-I male (24+5)
Konfiguration: Dual Link
Signaltype: digital og analog video
Signalretning: bidirektionel
Maksimal opløsning: 2560 x 1600 @ 60 Hz
Understøttet opløsning: 1920 x 1080 @ 60 Hz
AWG: 30
Leder: kobber
Afskærmning: dobbelt
Kabeltype: rund
Kontakter: forgyldt
Godkendelser: CE, WEEE

Anvendte termer
DVI-I: en DVI-variant, der kan overføre både digitale og analoge signaler.
DVI-D: en digital variant uden analogt signal.
Dual Link: en konfiguration med ekstra datalinjer for højere båndbredde og opløsninger.
Opløsning: antallet af pixels, der vises på en skærm.
AWG: et mål for ledernes tykkelse.
Bidirektionel: signalet kan bruges i begge retninger uden konvertering.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring af DVI-versioner
DVI-D: kun digital.
DVI-I: digital + analog.
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
