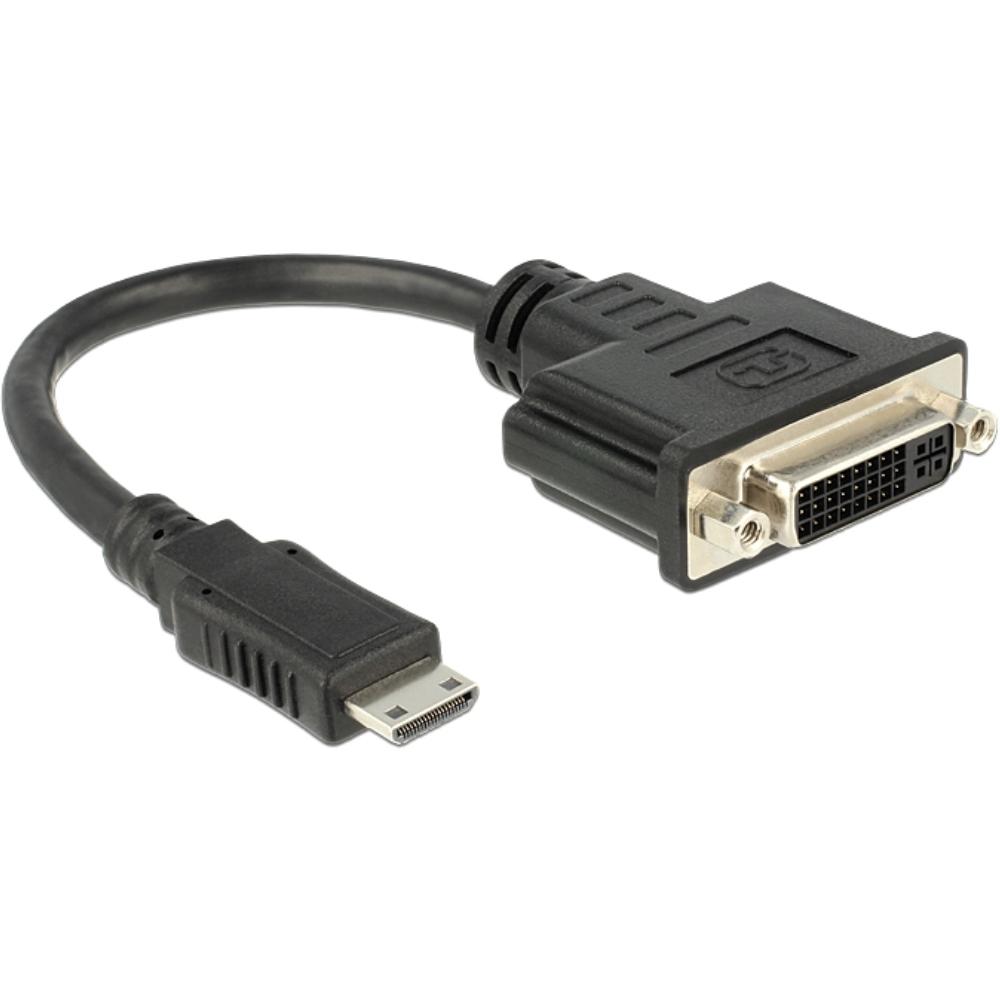

DVI-I til Mini HDMI adapter

Denne HDMI Mini-C til DVI-adapterkabel bruges til at tilslutte en enhed med en HDMI Mini-C-tilslutning, såsom et digitalt kamera, til en DVI-skærm, såsom en monitor.

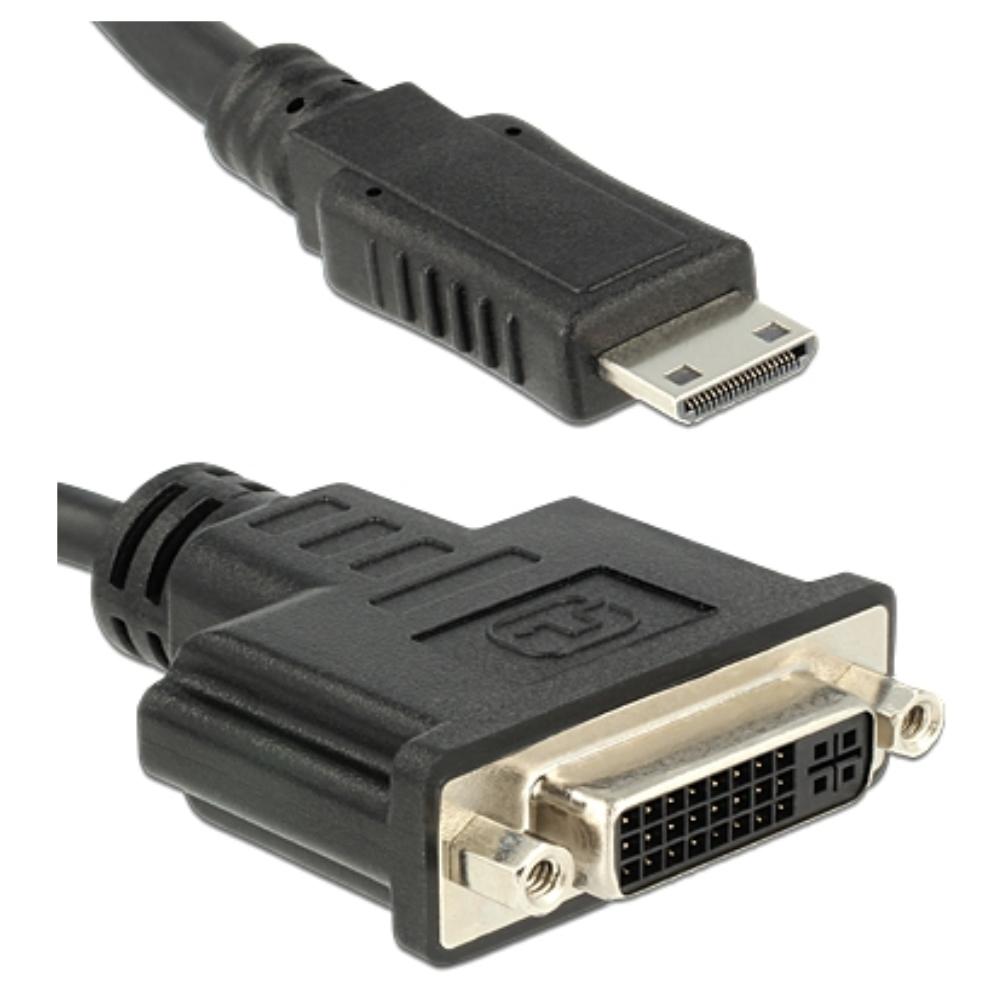

Adapteren har en HDMI Mini-C han-tilslutning og en DVI-I hun-tilslutning (24+5) og overfører digitale videosignaler.
På trods af den fysiske DVI-I-tilslutning overføres kun et digitalt DVI-D-signal. Analoge signaler (VGA) understøttes ikke.
Signalretningen er HDMI Mini-C (kilde) til DVI (skærm) og ikke omvendt.
Lyd understøttes ikke via DVI og skal tilsluttes separat, hvis nødvendigt.
Adapteren er velegnet til at realisere digitale billedforbindelser uden signalkonvertering.
DVI-stikket har skruefastgørelse for en stabil tilslutning.

Specifikationer
Mærke: Delock
Produkttype: HDMI Mini-C til DVI-adapterkabel
Stik 1: HDMI Mini-C han (19-pins)
Stik 2: DVI-I hun (24+5)
Faktisk signaltypen: DVI-D digital
Analogt signal: nej
Signalretning: HDMI til DVI
Konfiguration: Dual Link hus
AWG: 32
Længde: 0.2 meter
Garanti: 5 år
Godkendelser: CE, WEEE

Anvendte termer
HDMI Mini-C: en kompakt HDMI-variant til bærbare enheder såsom kameraer.
DVI-D: en digital video-interface, der udelukkende overfører digitale signaler.
DVI-I: et stik, der kan understøtte digitalt og analogt, men hvor kun digitale signaler bruges.
Dual Link: et stik med ekstra pins til højere båndbredde, men ikke aktivt ved HDMI til DVI-brug.
Opløsning: antallet af pixels, der vises på en skærm.
CE: Europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring af DVI-versioner
DVI-D: kun digitalt.
DVI-I: digital + analog.
DVI-A: kun analogt.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
