DVI-I til DVI + VGA-splitter

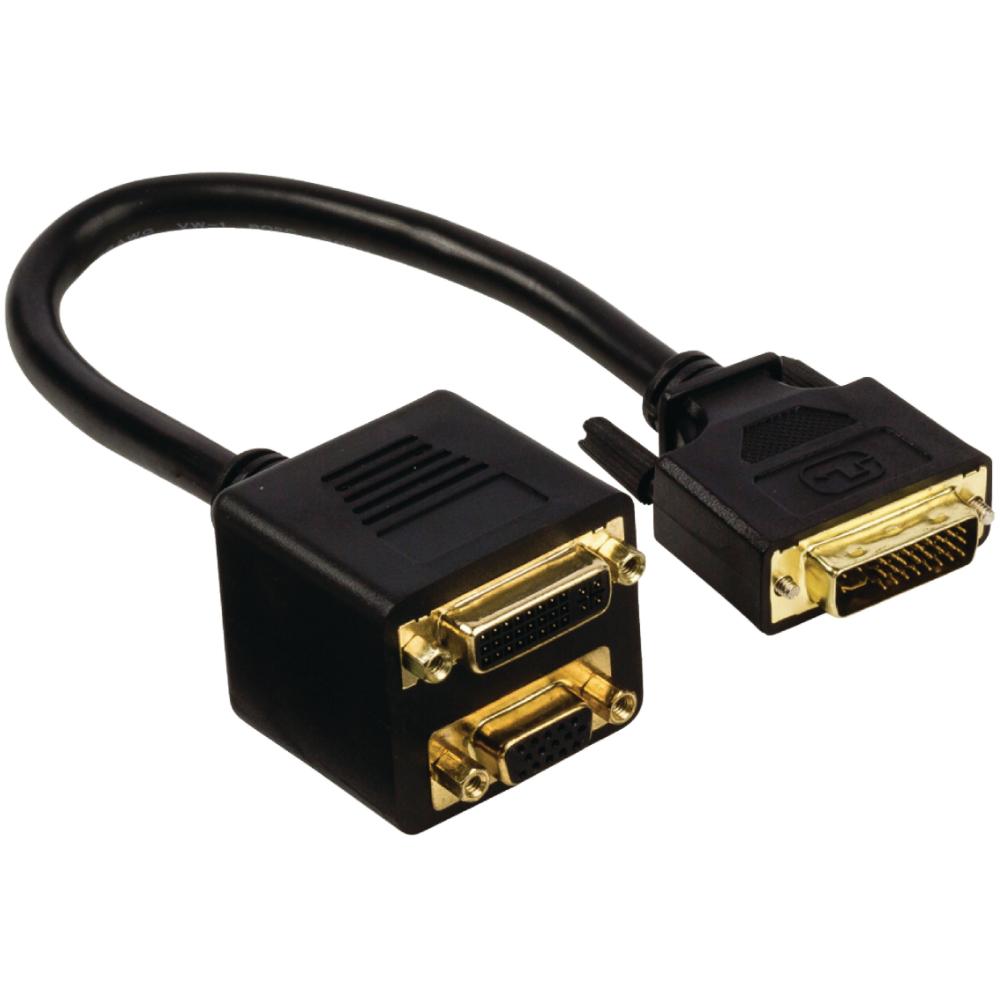

Denne DVI-I til DVI-I og VGA splitter adapter fra Delock bruges til at tilslutte en DVI-I kilde til både en DVI skærm og en VGA skærm.

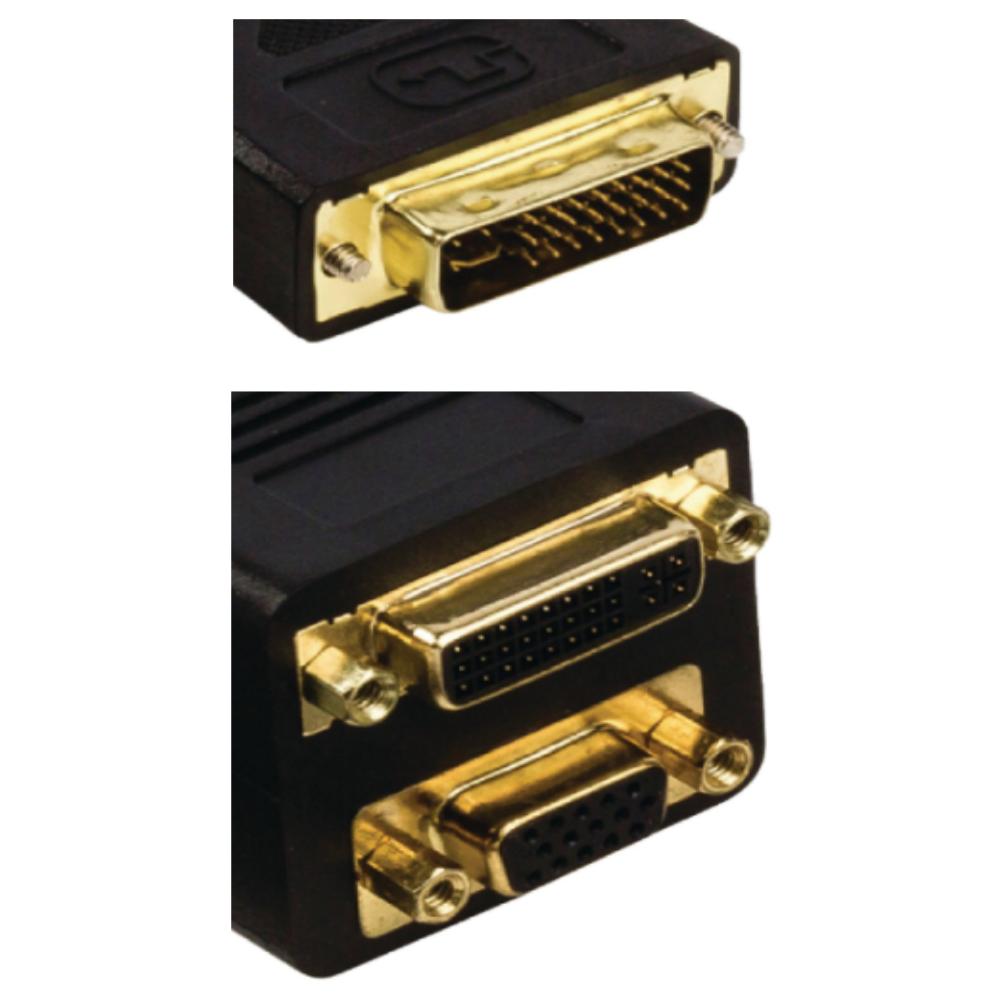

Adapteren har en DVI-I han-stikforbindelse (24+5) og to udgange: en DVI-I hun-stikforbindelse og en VGA hun-stikforbindelse (15-benet).
Adapteren transporterer både digitale (DVI-D) og analoge videosignaler (VGA), afhængigt af den tilsluttede udgang.
Signalretningen er DVI-I (kilde) til DVI og VGA (skærme).
Adapteren er en passiv splitter og indeholder ingen aktiv signalfordeling eller forstærkning.
Dette betyder, at signalet deles, og kvaliteten afhænger af kilden og det tilsluttede udstyr.
Adapteren har en kort kabellængde på ca. 0,1 meter til fleksibel tilslutning.

Specifikationer
Produkttype: DVI-I til DVI-I og VGA splitter adapter
Mærke: Delock
Stik 1: DVI-I han (24+5)
Stik 2: DVI-I hun (24+5)
Stik 3: VGA hun (15-benet)
DVI-type: DVI-I Single Link
Signaltype: digital og analog video
Signalretning: DVI-I til DVI og VGA
Konfiguration: Single Link
Forgyldt: ja
Længde: 0,1 meter
Garanti: 5 år
Mærkninger: CE, WEEE

Anvendte termer
DVI-I: stikforbindelse, der kan transportere både digitale og analoge signaler.
DVI-D: digital video-interface inden for DVI.
VGA: analog video-stikforbindelse til skærme og projektorer.
Single Link: DVI-konfiguration til standard opløsninger.
Passiv splitter: adapter, der deler signaler uden aktiv forstærkning.
Opløsning: afhængig af kilde og tilsluttede skærme.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring af DVI versioner
DVI-D: kun digital.
DVI-I: digital + analog.
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: højere båndbredde med ekstra datakanaler.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A

Anvendelsesområder
Dobbelt tilslutning: forbindelse af én DVI-I kilde til DVI og VGA skærme.
Arbejdsstationer: kombination af digitale og analoge skærme.
Legacy systemer: brug med ældre VGA skærme og moderne DVI skærme.
Præsentationer: samtidig tilslutning af flere visningsenheder.

Vigtige overvejelser
Passiv splitter: ingen aktiv signalforstærkning eller signalopdeling.
Begrænset samtidig drift: samtidig brug af begge udgange kan være begrænset afhængigt af kilden.
Kompatibilitet: kilden skal kunne levere både digitalt og analogt signal.
Ingen konvertering: ingen konvertering mellem digital og analog.
Kvalitet afhængig: signalstyrken kan falde ved brug af flere skærme.
