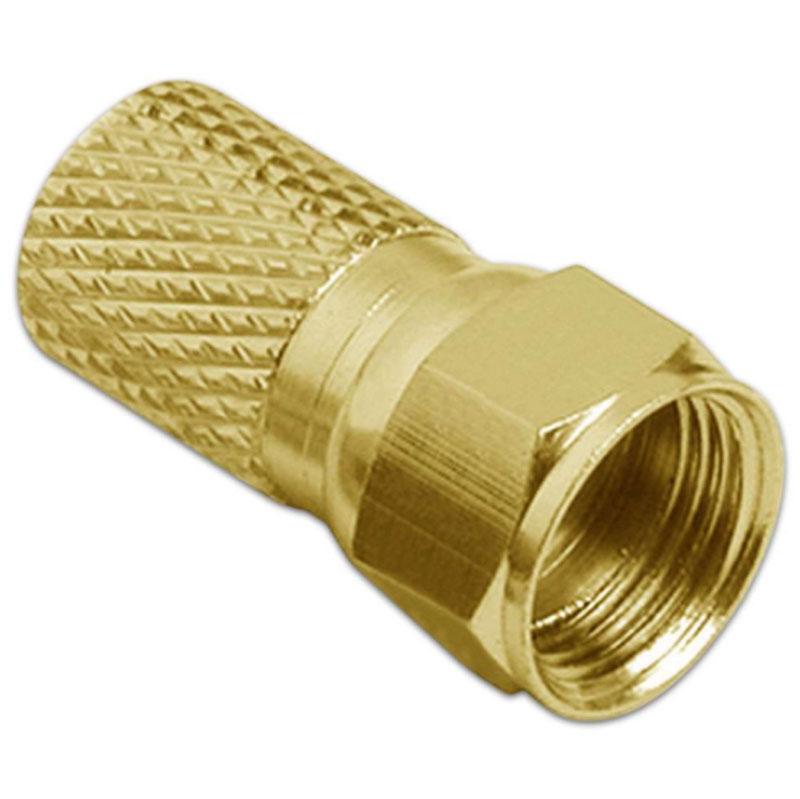

F-stik

Denne F-konnektor (twist-on type) er beregnet til montering på et koaksialkabel inden for et 75 Ω koaksialnetværk.
Konnektoren anvendes til satellitinstallationer, kabel-tv og kabelmodemer.
Twist-on typen muliggør montering uden krympe- eller komprimeringsværktøj.
De forgyldte kontakter forbedrer overgangsmodstanden og giver ekstra beskyttelse mod korrosion.

Specifikationer & funktioner
• Mærke Megasat
• Tilslutning F-konnektor han
• Type skrue / twist-on
• Antal pr. stk.
• Kabeldiameter Ø 7 mm
• Farve guld
• Kontaktudførelse forgyldt
• Impedans 75 Ω

Montering
Koaksialkablet afisoleres, hvorved ydermantel og afskærmning omhyggeligt foldes tilbage.
Konnektoren skrues derefter med en drejende bevægelse på kablet, indtil det sidder fast.
Den centrale leder af koaksialkablet fungerer som signaltap.

Teknisk forklaring
F-konnektor er en koaksial RF-konnektor til tv-, satellit- og kabelnetværk med en standard impedans på 75 Ω.
Twist-on typen er velegnet til hurtig montering, men giver mindre trækbeskyttelse end krympe- eller komprimeringskonnektorer.
