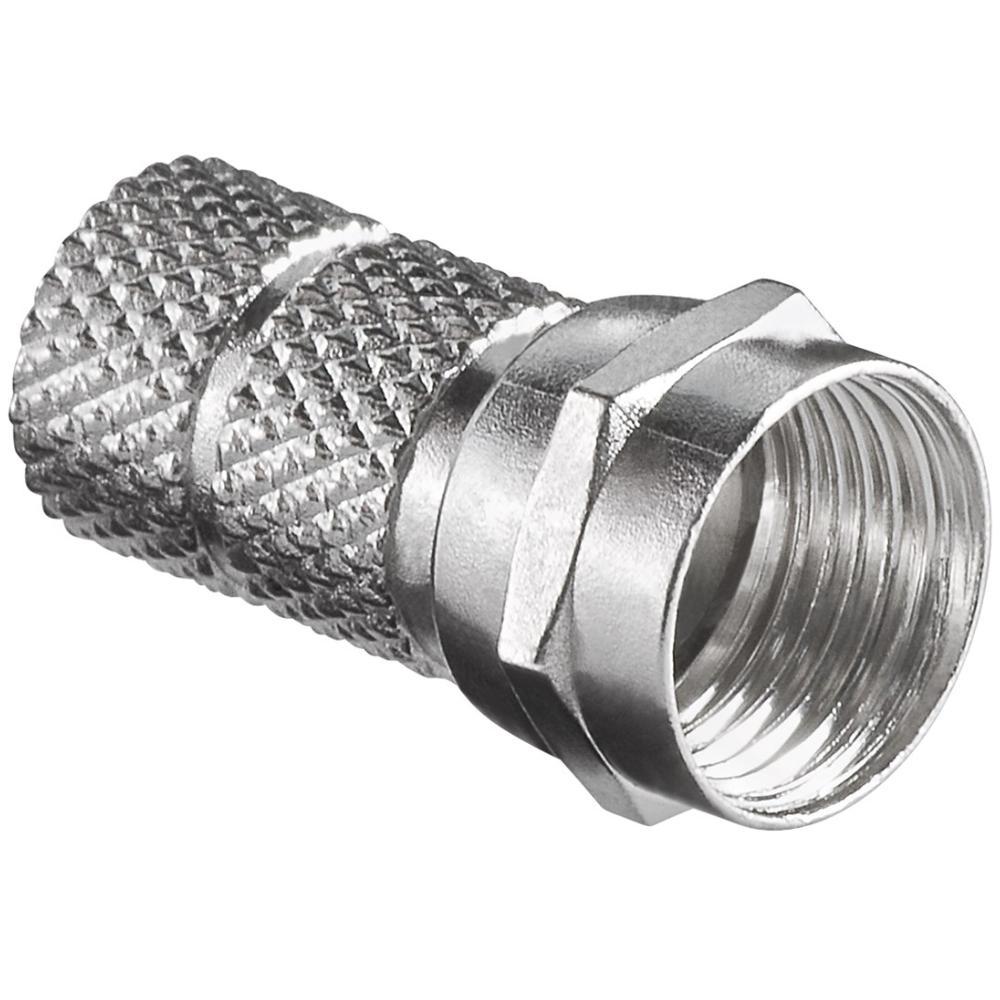

F-stik

Denne F-stik (F-type stik) er et koaksialt RF-stik, der anvendes inden for 75 Ω koaksnetværk til tv-, satellit- og internetkabelanvendelser.
Stikket anvendes til jordbaseret tv, kabel-tv (DVB-C), satellit-tv (DVB-S) og kabelmodemmer (DOCSIS).
Skrueforbindelsen skaber en mekanisk stabil og elektrisk pålidelig tilslutning med lav overgangsmodstand.
F-stikket monteres typisk på koaksiale kabler som RG-6/U og RG-59/U.

Specifikationer og funktioner
• Tilslutning F-stik (male)
• Type skrue / twist-on
• Antal stykvis
• Hus zink
• Kontaktmateriale nikkel
• Impedans 75 Ω

Montering
Til montering strippes koaksialkablet først, hvor den ydre kappe og afskærmning omhyggeligt foldes tilbage.
Den dielektriske isolering forkortes, således at den centrale leder frigøres og kan fungere som signalstift.
F-stikket skrues derefter uden specielt værktøj med en drejende bevægelse på kablet, indtil det sidder fast.
Korrekt montering sikrer god jordforbindelse via fletkappen og en stabil signaloverførsel.
Denne version er egnet til hurtig installation, men tilbyder mindre trækstabilisering end kompressions- eller krimpstik.

Teknisk forklaring
F-type stik er designet til højfrekvente signaler og bevarer en konstant impedans på 75 Ω, hvilket begrænser signalrefleksioner.
På denne type stik fungerer den centrale leder af koaksialkablet som signalstift, hvilket minimerer ekstra kontakt overgange.
