Fiberadapter - LC

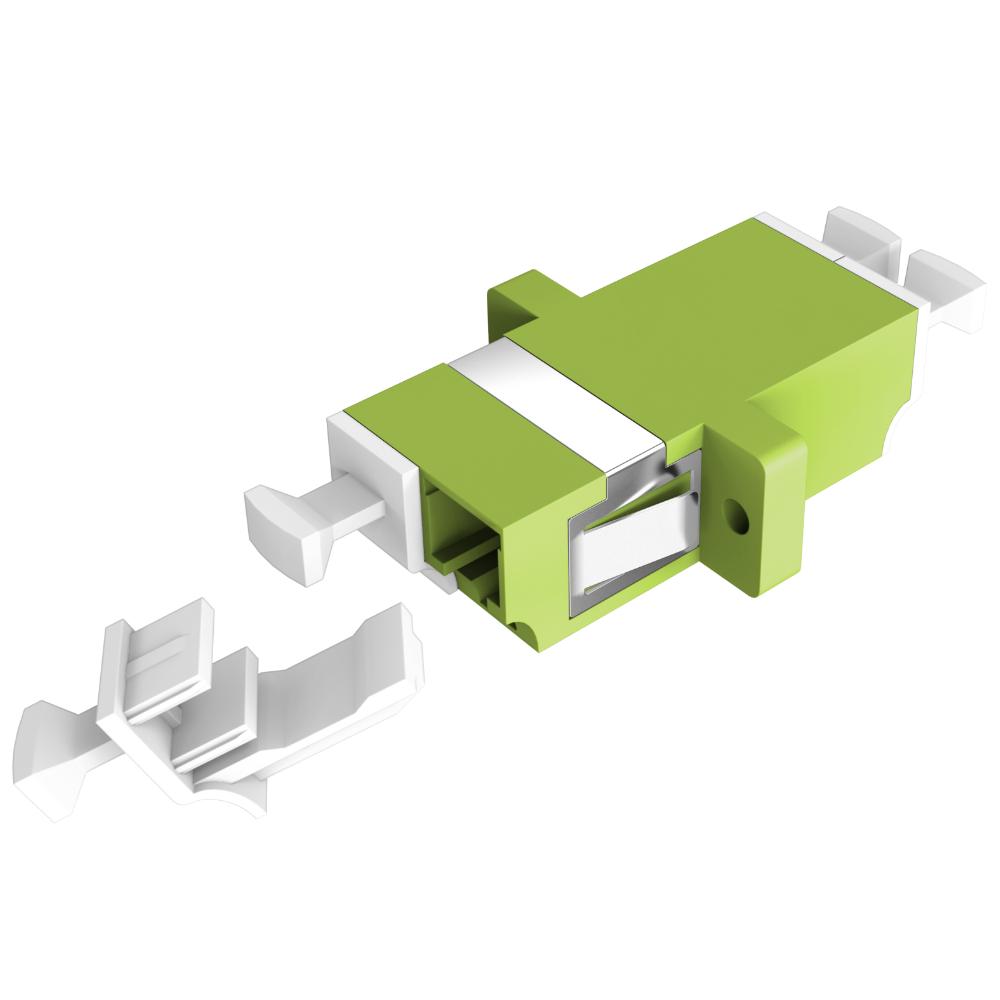

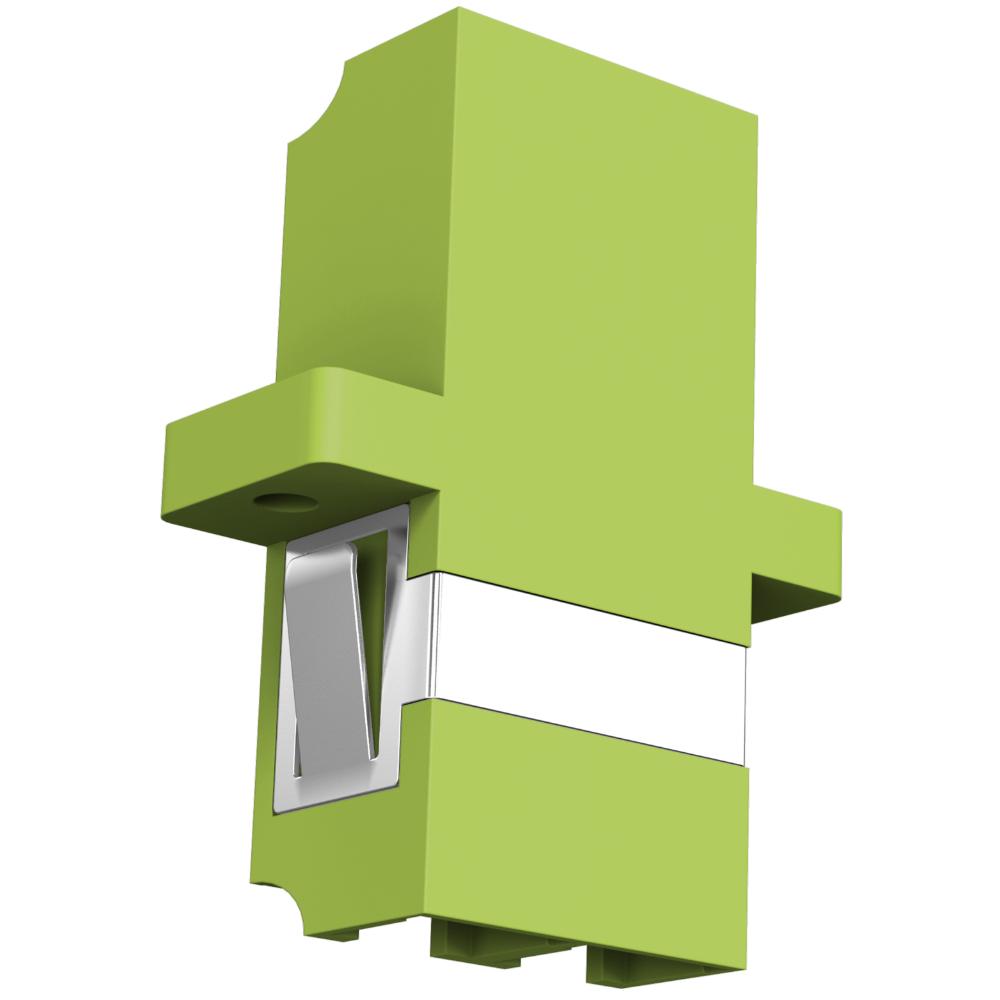

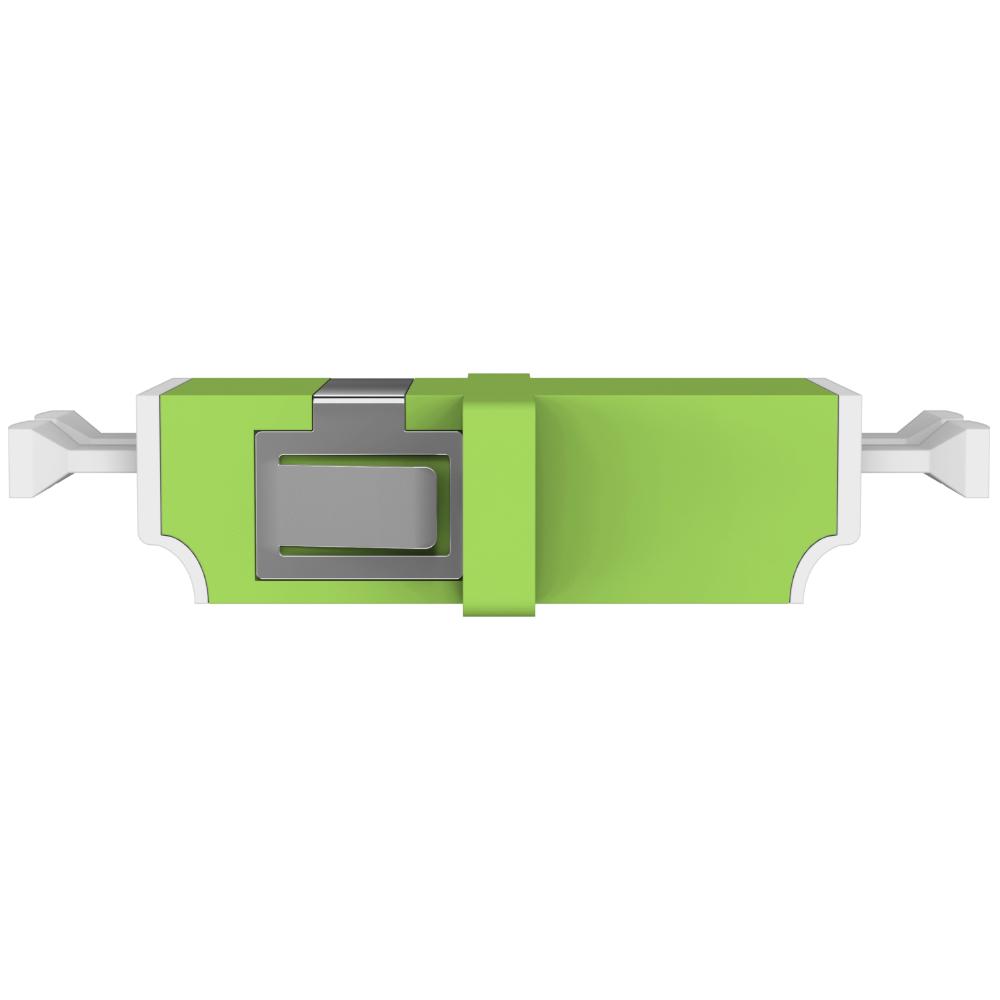

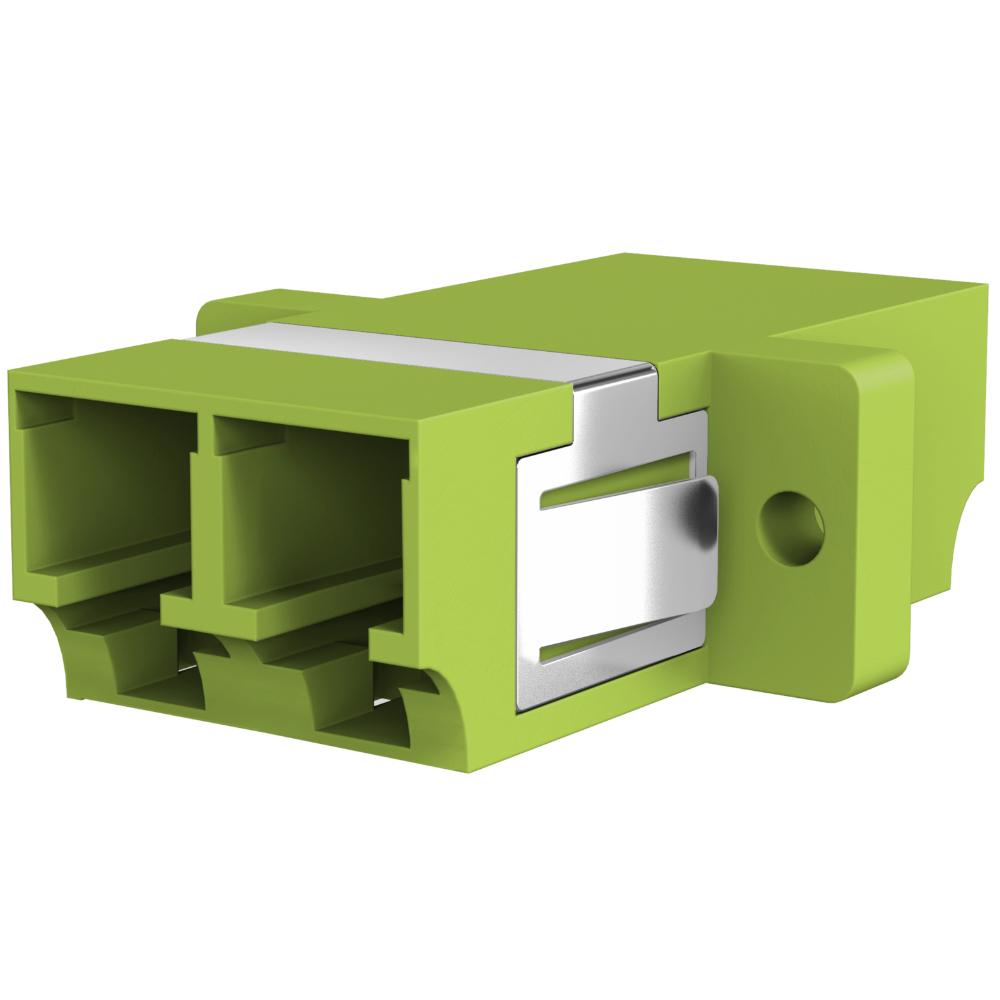

Denne fiberoptiske adapter er beregnet til at opnå en optisk forbindelse mellem to LC-duplex fiberoptiske stik i et panel, en ramme eller en modulåbning inden for et struktureret kablingsmiljø i henhold til ISO IEC 11801. Adapteren har en LC-duplex grænseflade på begge sider og er velegnet til multimode OM5 fiberforbindelser. Adapteren tilbyder en pålidelig optisk passage med lav indsættab (< 0,15 dB @ 850 nm) og er designet til optisk at sammenkoble to patchkabler uden brug af et ekstra kabel mellem tilslutningerne. Det endelte plasthus, kombineret med en keramisk ferrule, sikrer præcis fiberjustering og stabil signaloverførsel.

Specifikationer
• Produkttype fiberoptisk adapter / kobling
• Udførelse LC-duplex til LC-duplex
• Fibertype multimode
• Kategori OM5 (50/125 µm)
• Tilslutning side 1 LC-duplex
• Tilslutning side 2 LC-duplex
• Stikfinish UPC (normal polering)
• Husmateriale plast
• Ferrule-materiale keramisk ferrule
• Farve limettengrün (OM5-kodning)
• Indsættab < 0,15 dB typisk @ 850 nm
• Monteringsform passer til SC-simplex åbning

IEC-standarder
• IEC 61754-20 grænsefladespecifikation for LC-stik
• IEC-kompatibel mekaniske og optiske tolerancer for multimode adaptere

Forklaring af termer
• LC-duplex kompakt fiberoptisk grænseflade med to fibre til transmission og modtagelse
• OM5 multimode fiberoptisk klasse optimeret til bredbåndsdatakommunikation med lavere dæmpning
• UPC Ultra Physical Contact polering for lav refleksion
• Keramisk ferrule præcisionsholder, der centrerer fiberen præcist for stabil signaloverførsel
• Indsættab optisk signaltab målt ved koblingen mellem to stik

Generel forklaring om fiberoptiske adaptere
• Fiberoptisk adapter eller kobling bruges til optisk at forbinde to fiberoptiske patchkabler med samme stikstil
• Multimode fiberoptiske systemer er optimeret til lokale netværk og datakommunikation over korte til mellemlange afstande
• Adapterfarve (såsom limettengrün for OM5) hjælper med korrekt identifikation i panelinstallationer
