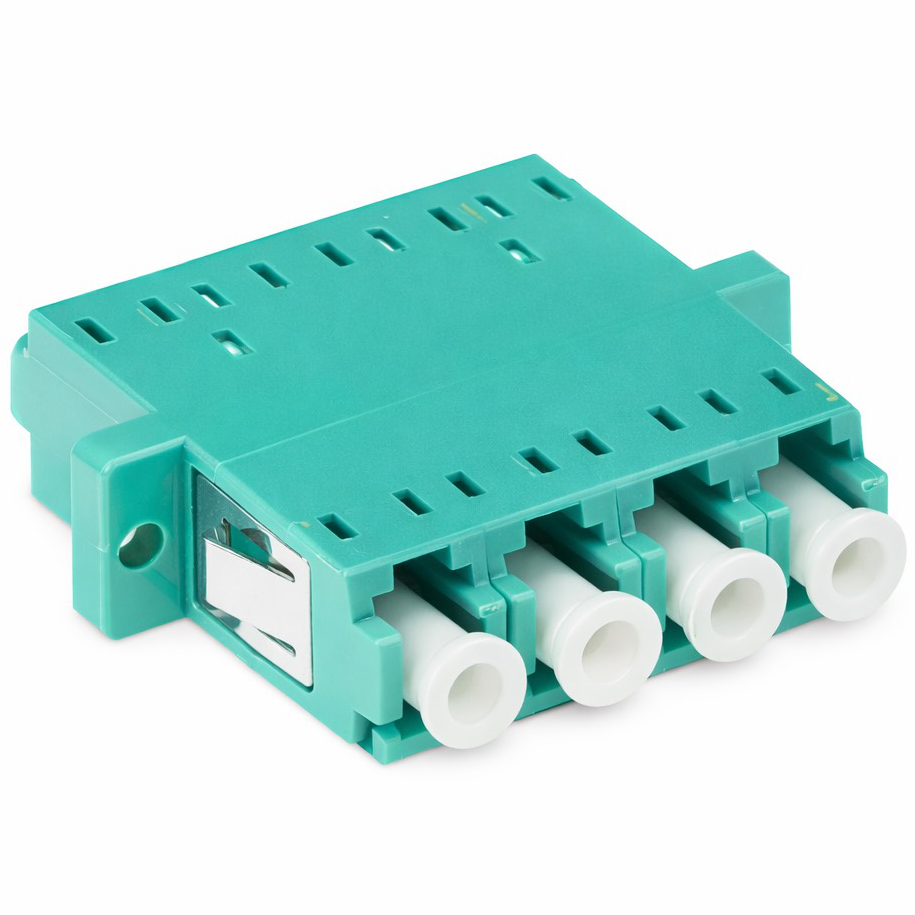

Denne fiberadapter er beregnet til sammenkobling af LC-stik i netværksmiljøer med høj tæthed og multimode i overensstemmelse med ISO IEC 11801.

Adapteren er udført som en LC quad hun til LC quad hun kobling og er velegnet til multimode OM3 (50/125 µm) applikationer.

Quad-udførelsen muliggør styring af fire separate fiberforbindelser pr. modul i et kompakt patchmiljø.

Den præcise justering via en zirconia keramisk muffe sikrer en stabil forbindelse med lav dæmpning.

Adapteren anvendes i patchpaneler, kassetter og fiberoptiske moduler, hvor der kræves høj porttæthed.



Specifikationer

• Type LC quad fiberadapter

• Stiktype LC

• Tilslutning side 1 LC hun (4×)

• Tilslutning side 2 LC hun (4×)

• Kategori OM3

• Anvendelse multimode fiber 50/125 µm

• Maksimalt indsætningstab (IL max.) 0,2 dB

• Gennemsnitligt indsætningstab (IL avg.) 0,1 dB

• Muffemateriale zirconiumdioxid (keramisk)

• Hus plastik



IEC-standarder

• IEC 61754-20 definition af LC-stikinterface

• IEC 61300-3-4 målemetode for indsætningstab

• IEC 61753-222-2 ydeevnekrav til multimode-stik



Forklaring af termer

• LC kompakt fiberstik med 1,25 mm ferrule til høj porttæthed

• LC quad udførelse, hvor fire separate fiberforbindelser er integreret i ét modul

• OM3 laseroptimeret multimode kategori egnet til 10G transmission ved 850 nm

• Zirconia muffe keramisk præcisionsmuffe til nøjagtig centrering af fiberkerner

• Indsætningstab (IL) optisk dæmpning ved overgang mellem to fiberkomponenter



Generel forklaring om LC-adaptere

• Fiber transporterer data via lyssignaler i stedet for elektriske signaler

• Multimode fiber anvendes til korte til mellemlange afstande inden for bygninger og datacentre

• Simplex enkelt fiber til dataoverførsel i én retning

• Duplex to fibre til samtidig kommunikation i begge retninger
