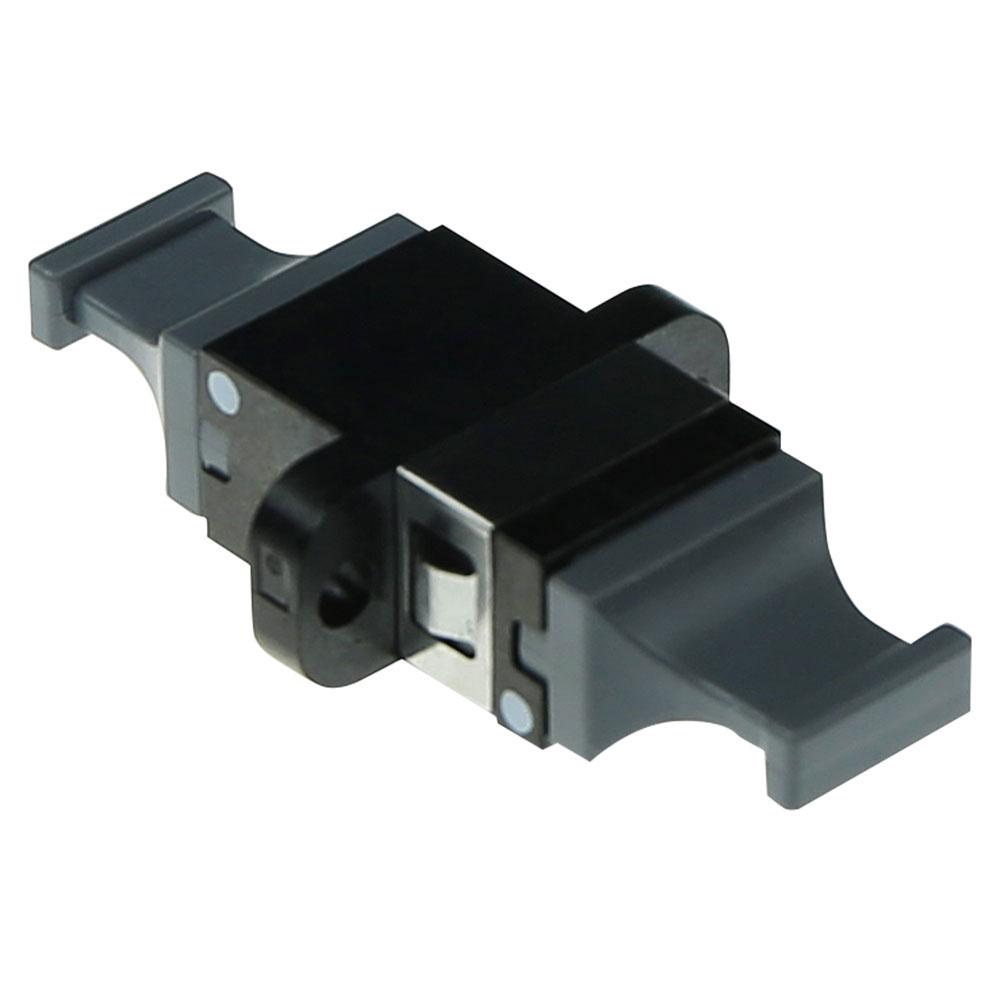

Fiberoptisk adapter

Denne fiberoptiske adapter er designet til at koble to MTP/MPO fiberoptiske stik sammen i high-density backbone- og datacenteromgivelser i henhold til ISO IEC 11801.
Adapteren er udført som en MTP key up / key down kobling og er velegnet til både singlemode og multimode applikationer.
Den præcise justering af fiberpositionerne sikrer en stabil forbindelse med meget lav dæmpning.
Adapteren anvendes i patchpaneler, kassetter og high-density fiberoptiske moduler, hvor MTP/MPO trunkforbindelser samles.

Specifikationer
• Type MTP/MPO fiberoptisk adapter
• Stiktype MTP (MPO)
• Konfiguration key up / key down
• Anvendelse egnet til singlemode og multimode fiberoptik
• Maksimalt indsætningstab (IL max.) 0,2 dB
• Gennemsnitligt indsætningstab (IL avg.) 0,1 dB
• Hus plast

IEC-standarder
• IEC 61754-7 definition af MPO/MTP-stikgrænseflade
• IEC 61300-3-4 målemetode for indsætningstab

Forklaring af termer
• MTP en højkvalitetsversion af MPO multifiberstikket, udviklet af US CONEC
• MPO Multi-fiber Push-On stik til høj fiberdensitet i backbone- og datacenterinstallationer
• Key up / key down positionering af styrenøglen for korrekt fiberpolarisering ved sammenkobling
• Indsætningstab (IL) optisk dæmpning ved overgang mellem to fiberoptiske komponenter
• Singlemode fibertype til lange afstande med lav dæmpning
• Multimode fibertype til kortere afstande inden for bygninger og datacentre

Generel forklaring om MTP/MPO adaptere
• MTP/MPO adaptere anvendes i high-density fiberoptiske systemer til at forbinde trunkkabler og kassetter
• High-density løsninger muliggør høj porttæthed inden for 19-tommer rackmiljøer
• Korrekt nøgleorientering er afgørende for korrekt fiberallokering og polaritetsstyring
