Glasfiberkabel - MTP - 4xLC - OM4

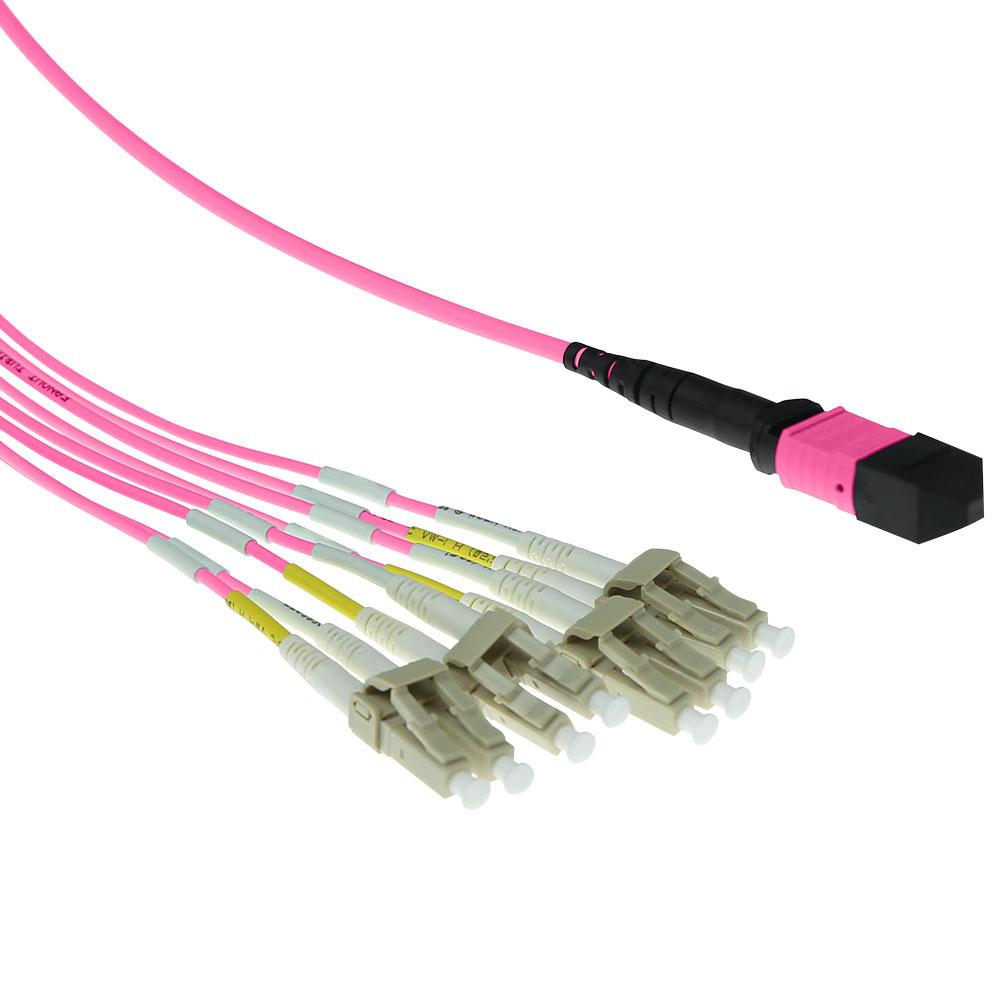

Denne fiberoptiske fanout patchkabel er designet til at lave en kort forbindelse mellem en passiv fiberoptisk grænseflade og en høj-densitets netværksport inden for et struktureret kabelsystem i henhold til ISO IEC 11801. Kablet er udstyret med en enkelt MTP/MPO female konnektor på den ene side og fire LC-duplex konnektorpar (8 fibre) på den anden side og er velegnet til multimode 50/125 µm OM4 applikationer. Forbindelsen er en MTP®-8 til LC-duplex fan-out forbindelse og er velegnet til brug med standard fiberoptisk udstyr såsom QSFP+/QSFP28 transceivers, datacenter switches og patchpaneler. LSZH kappen gør kablet velegnet til installationer, hvor lav røgudvikling og halogenfrit materiale er påkrævet.

Specifikationer
• Kabeltype fiberoptisk fanout patchkabel
• Udførelse multimode fanout til parallel konnektivitet
• Fibertype multimode 50/125 µm
• Kategori OM4
• Antal fibre 8 (4× LC duplex)
• Konnektor side 1 MTP/MPO female (1-fiber MTP-8) – UPC
• Konnektor side 2 LC duplex male (×4) – UPC
• Kabelkappe LSZH
• Ydre diameter 3 mm
• Kabel farve erika violet (typisk OM4 farve)
• Min. driftstemperatur −20 °C
• Max. driftstemperatur +70 °C
• Insertion loss (max.) 0,35 dB
• Insertion loss (gen.) 0,2 dB
• Returtab (RL, min.) 20 dB
• Kabellængde 5 m

IEC-standarder
• IEC 60793-2-10 specifikation af multimode fiberkerne
• IEC 61754-7 definition af MTP/MPO konnektorinterface
• IEC 61754-20 definition af LC konnektorinterface
• IEC 60754-1 halogenfri egenskaber
• IEC 61034-1 lav røgudvikling

EN-standarder
• EN 50265-2-1 flammehæmmende egenskaber for kabelkapper
• EN 50267-2-3 halogenfri kappematerialer

Forklaring af termer
• MTP/MPO en højtydende multifiber konnektor til høj-densitets applikationer
• Fan-out fiberfordeling fra én MTP konnektor til flere duplex konnektorpar
• LC duplex kompakt fiberoptisk konnektor med kliklås for høj port-densitet
• Multimode 50/125 µm fibertype med større kerne til høj-hastigheds netværk over kortere til mellemlange afstande
• OM4 multimode kategori optimeret til 40 Gb og 100 Gb netværk
• LSZH kappe med lav røgudvikling og ingen halogener
• Insertion loss dæmpning af det optiske signal under transmission
• Returtab (RL) mål for hvor meget lys der reflekteres ved konnektoren
