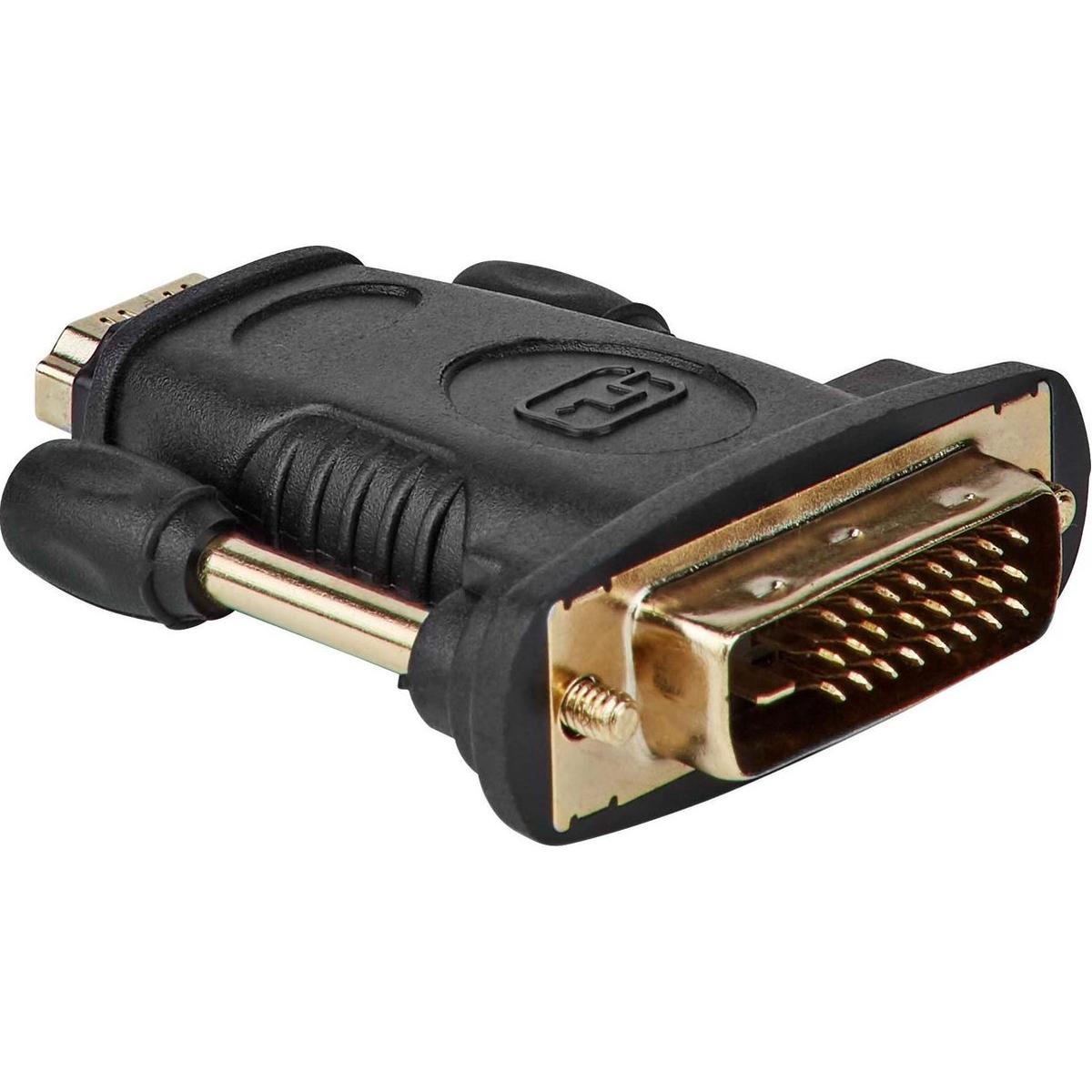

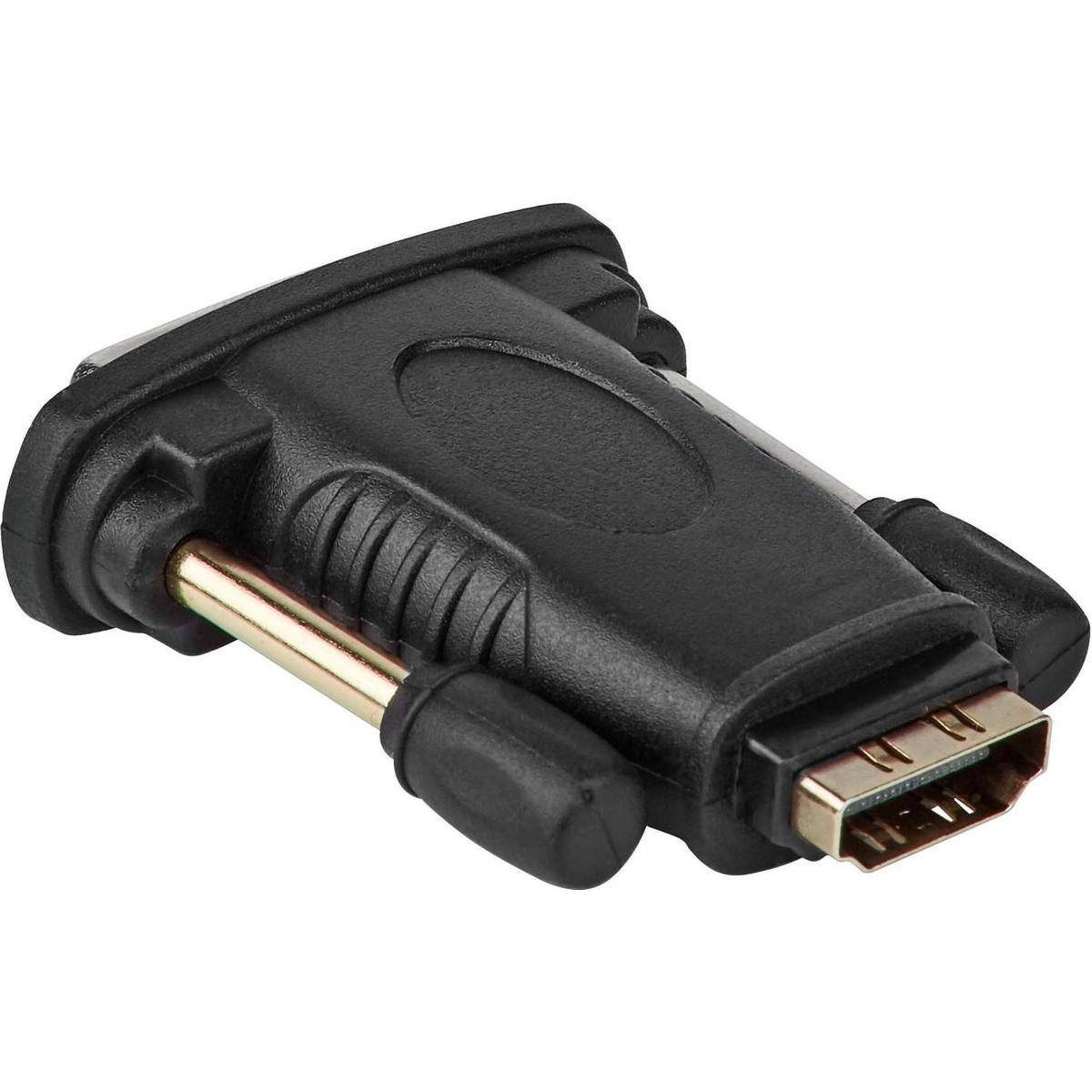

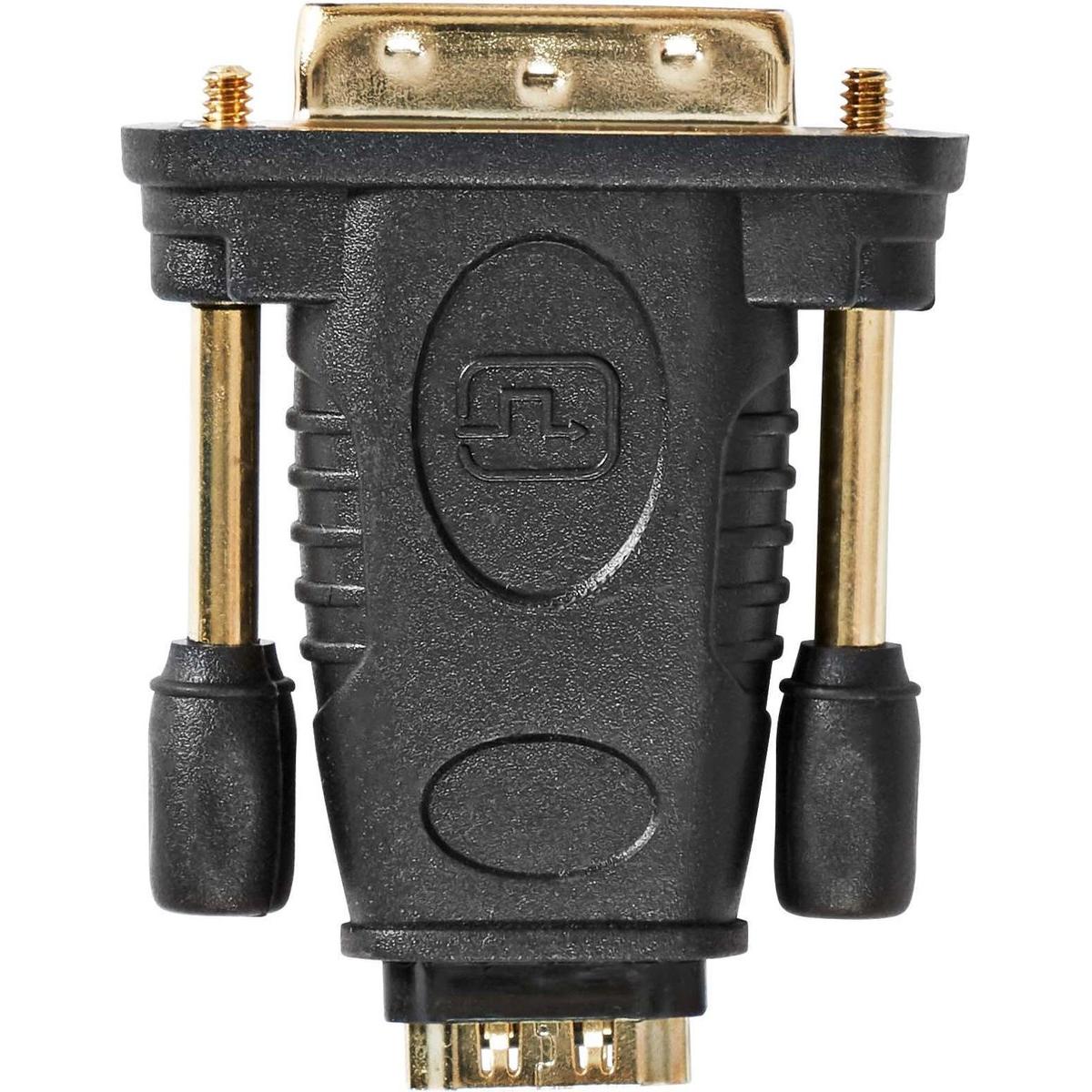

HDMI til DVI-D adapter

Denne HDMI til DVI-D adapter bruges til at forbinde en enhed med HDMI-forbindelse med et DVI-skærm, såsom en monitor.
Adapteren har en HDMI hun-forbindelse og en DVI-D han-forbindelse (24+1) og transmitterer digitale videosignaler.
Adapteren kan bruges i begge retninger: HDMI til DVI og DVI til HDMI.
Lyd understøttes ikke via DVI og skal tilsluttes separat om nødvendigt.
Adapteren understøtter opløsninger op til 1920 x 1080 @ 60 Hz.
På trods af Dual Link-forbindelsen overføres signalet typisk som Single Link.
Adapteren er velegnet til at realisere digitale videoforbindelser uden signalomdannelse.
Forbindelserne er udstyret med forgyldte kontakter for en pålidelig forbindelse.

Specifikationer
Mærke: ALLTEQ
Produkttype: HDMI til DVI-D adapter
Forbindelse 1: HDMI A female
Forbindelse 2: DVI-D male (24+1)
Konfiguration: Dual Link-hus
Faktisk signaltyp: DVI-D digital
Analogt signal: nej
Signalretning: bidirektionel
HDMI version: 1.4 High Speed
Maksimal opløsning: 1920 x 1080 @ 60 Hz
Kontakter: forgyldt
Certificeringer: CE, WEEE

Brugte termer
HDMI: en digital grænseflade til lyd- og videosignaler.
DVI-D: en digital videogrænseflade, der udelukkende transporterer digitale signaler.
Dual Link: en forbindelse med ekstra pins for højere båndbredde, men ikke aktiv ved HDMI til DVI-overførsel.
Single Link: en konfiguration egnet til opløsninger op til 1920 x 1200.
Opløsning: antallet af pixels, der vises på en skærm.
Bidirektionel: signalet kan bruges i begge retninger uden omdannelse.
CE: europæisk overensstemmelsesmærkning.
WEEE: direktiv for genbrug af elektronisk udstyr.

Forklaring DVI-versioner
DVI-D: kun digital.
DVI-I: digital + analog.
DVI-A: kun analog.
Single Link: op til 1920 x 1200.
Dual Link: op til 2560 x 1600.

Pin-konfiguration
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
