Hus til patchpanel

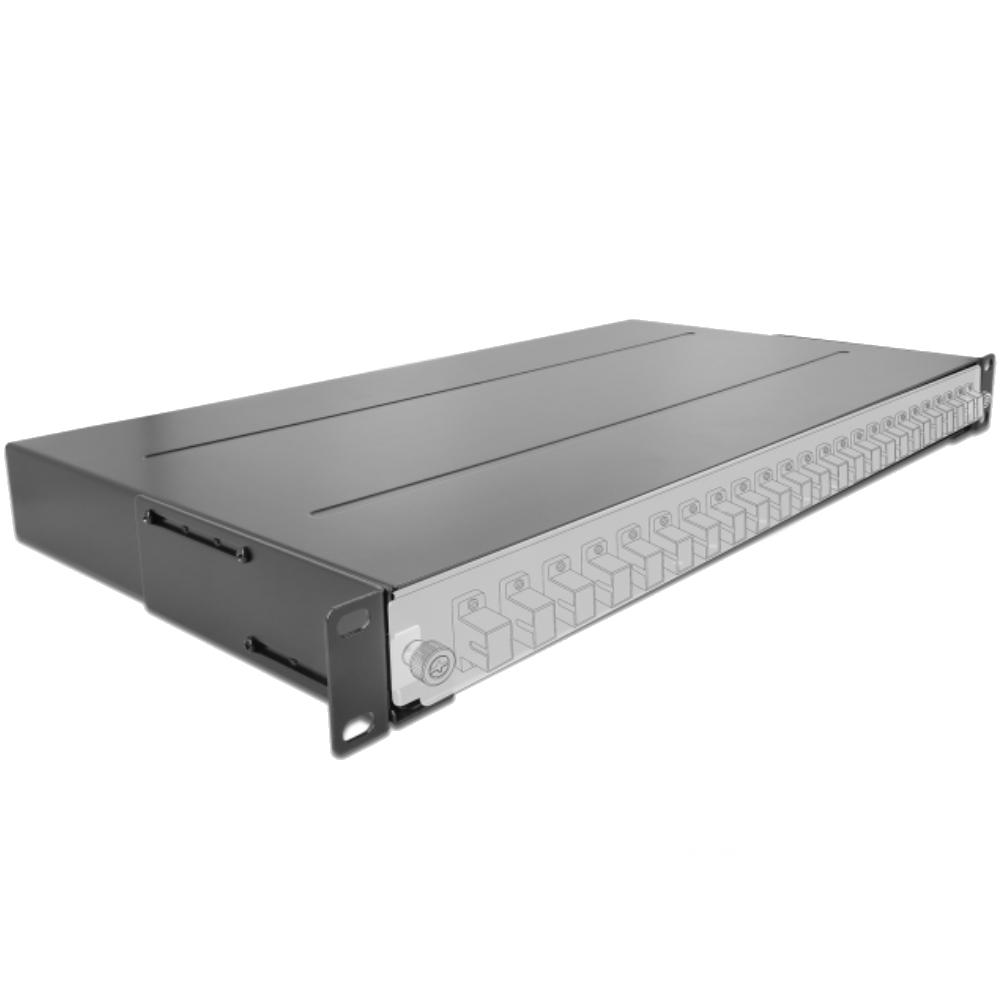

Denne glasfiber-splicebox er beregnet til montering i et 19-inch rack og optager 1U rackhøjde. Kabinettet er designet til at organisere og beskytte 96 glasfibre og udgør en passiv base for fibersvejsninger og frontpaneler inden for en rackopsætning.

Anvendelse
Denne splicebox bruges til at huse, beskytte og administrere svejsede fiberforbindelser i et 19-inch rack. Konstruktionen er velegnet til brug i kombination med udskiftelige frontpaneler med formonterede fiberkoblinger, lige fra simplex til høj-densitetskonfigurationer.

Konstruktion og egenskaber

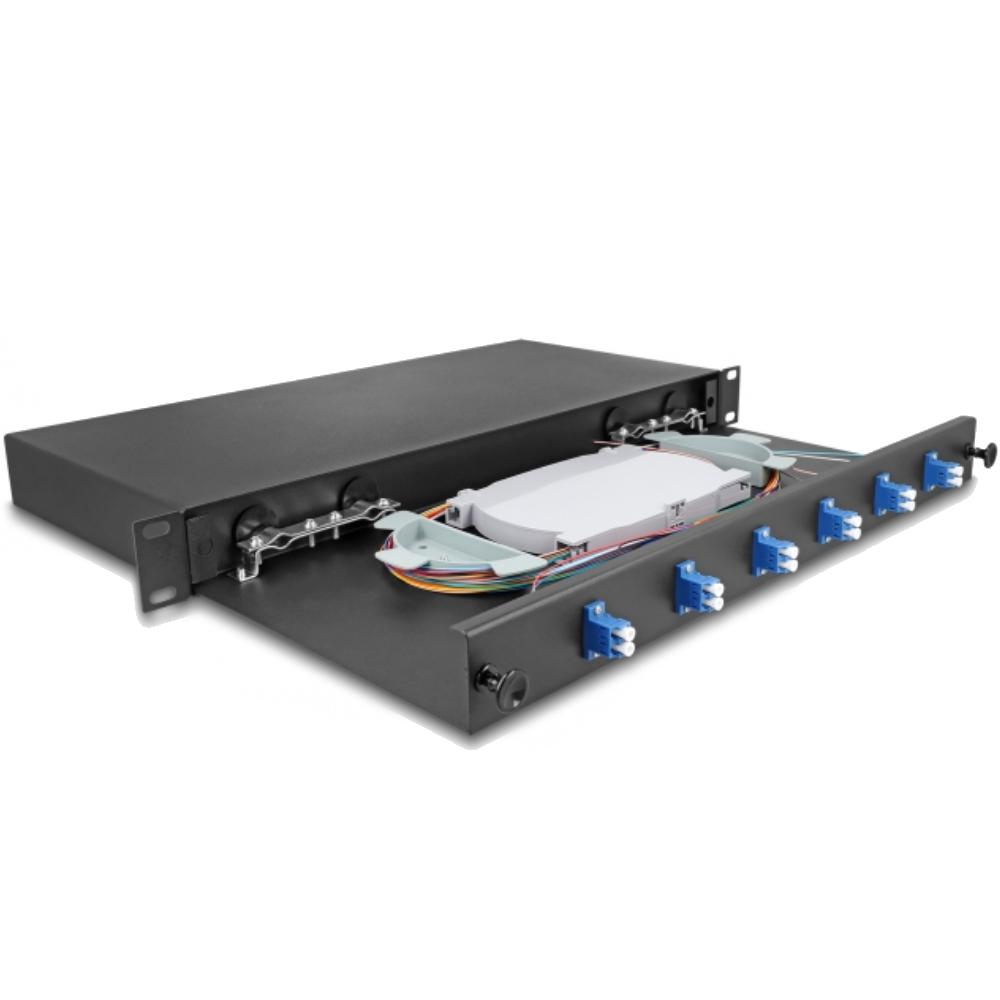

Kabinettet er udstyret med en udtrækkelig kassette, der kan foldes ud i en vinkel på 45°. Dette giver adgang til begge sider af fiberforbindelserne uden at fjerne dækslet. Bagpå er der flere kabelindgange og en kabelholder til mekanisk aflastning. Dækslet kan låses med vingeskruer.

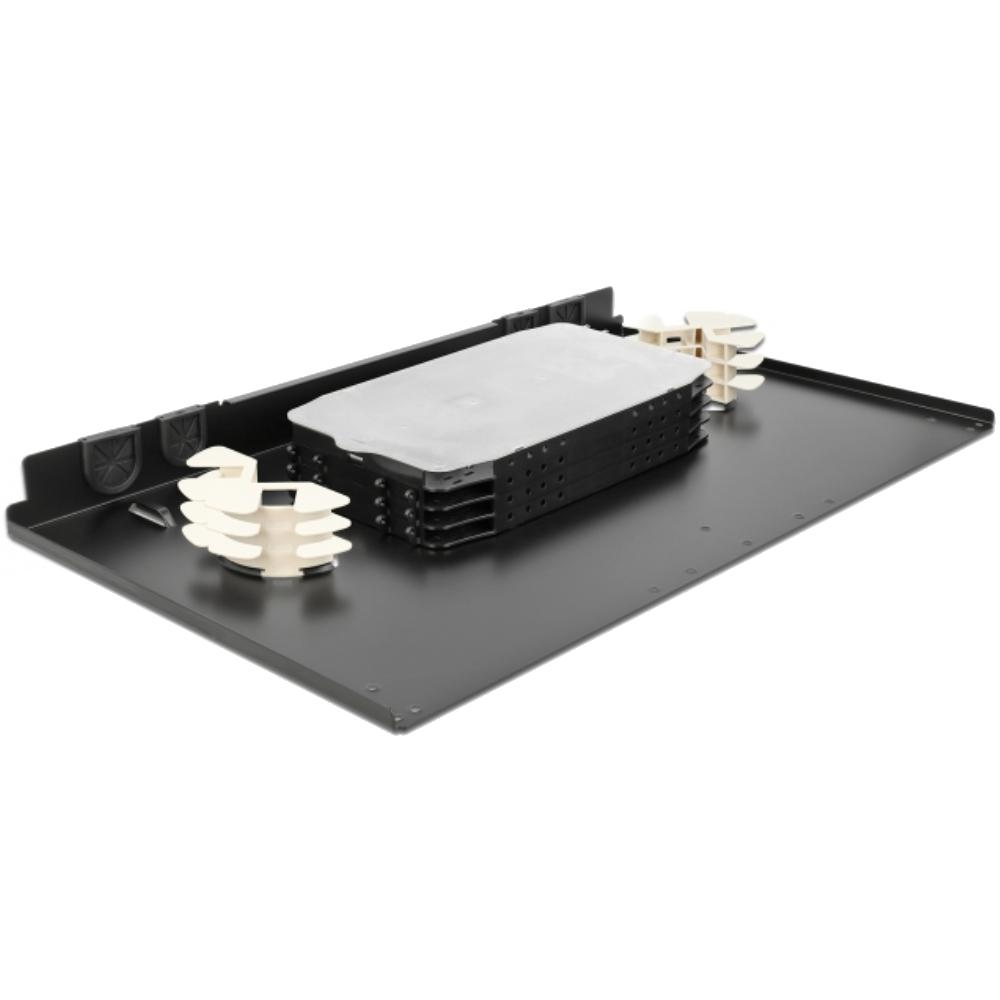

Forklaring af udtrækkelig kassette
En udtrækkelig kassette gør det muligt at bearbejde og inspicere fibersvejsninger og forbindelser sikkert, mens spliceboxen forbliver monteret i racket. Den skrå position forbedrer tilgængelighed og overblik under installation og vedligeholdelse.

Specifikationer
• Type: glasfiber-splicebox
• Rackstørrelse: 19-inch
• Højdeenhed: 1U
• Fiberkapacitet: 96 glasfibre
• Kassette: udtrækkelig, 45° skrå
• Kabelindgang: 4 indgange bagpå
• Kabelholder: kabelholder medfølger
• Låsning: vingeskruer
• Driftstemperatur: -20 °C til 70 °C
• Konstruktion: metalkabinet
• Dimensioner (L x B x H): 482,6 x 338,5 x 43,7 mm

Forklaring af anvendte termer
• Splice box: kabinet til beskyttelse og organisering af svejsede fiberforbindelser inden for et rack.
• 19-inch: international rackstandard for netværks- og teleinstallationer.
• 1U: højdeenhed inden for et rack, hvor 1U svarer til 44,45 mm.
• Kassette: intern holder, hvor fibersvejsninger og fiberreserver placeres.
• Kabelholder: mekanisk anordning, der forhindrer trækkræfter i at blive overført direkte til fibre.

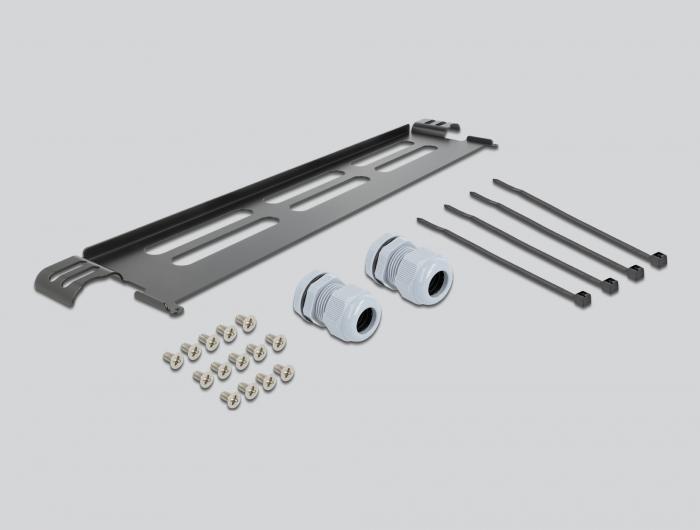

Pakkens indhold
• 1× 19-inch glasfiber-splicebox
• 1× kabelholder
• 4× splice-kassette til 24 pigtails
• 2× M20 kabelkirtel
• 4× kabelbinder
• 1× installationsvejledning
