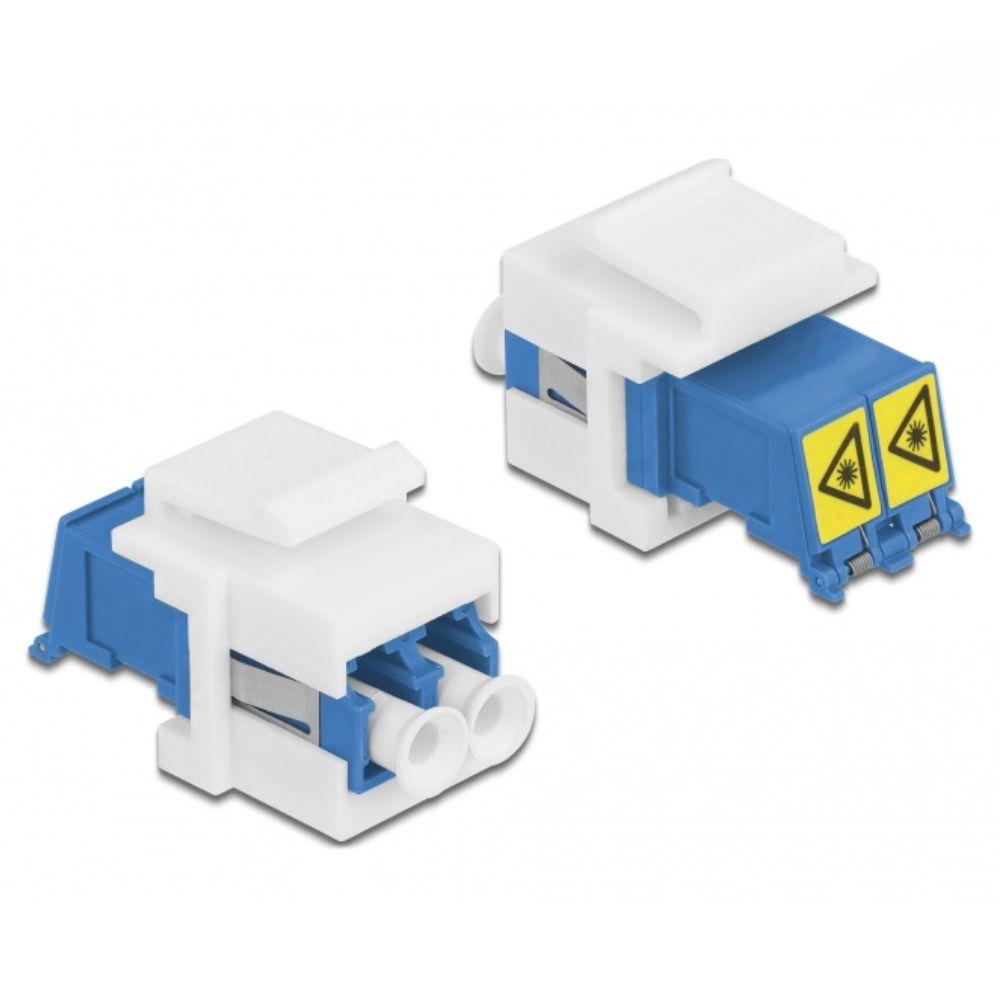

Keystone - Fiberoptik Singlemode LC

Denne glasfiber keystone-modul er designet til at forbinde og forlænge singlemode glasfiberforbindelser inden for et struktureret kablingsmiljø i henhold til ISO IEC 11801.
Modulet er udstyret med en LC duplex hun til LC duplex hun forbindelse og anvendes som en passiv glasfiberkobling i patchpaneler, vægstik og opbygningsbokse med keystone-åbning.
Takket være de standardiserede keystone dimensioner er modulet velegnet til snap-in montering i standard keystone-porte.
Koblingen er forsynet med en keramisk alignment sleeve for præcis justering og lav dæmpning.
Den integrerede laserbeskyttelses-flip lukker automatisk koblingen og begrænser eksponeringen for laserlys fra aktive glasfiberinterfaces.
En beskyttelseshætte hjælper med at holde koblingen ren og forhindrer, at sleeven bliver forurenet.

Til rack- eller vægmontering er dette modul velegnet til brug i keystone patchpaneler.

Specifikationer
• Type glasfiber keystone-modul med LC duplex kobling
• Anvendelse singlemode glasfiber
• Forbindelse side 1 LC duplex hun
• Forbindelse side 2 LC duplex hun
• Stikkonfiguration duplex
• Alignment sleeve keramisk (ceramic sleeve)
• Laserbeskyttelse integreret flip i koblingen
• Støvbeskyttelse beskyttelseshætte til stede
• Egnet til keystone porte 20 × 15 mm
• Montering snap-in montering
• Materiale plast
• Driftstemperatur −40 til 85 °C
• Dimensioner (LxBxH) ca. 34 × 20 × 15 mm

IEC-standarder
• IEC 61754-20 definition af LC-stikgrænseflade

Forklaring af termer
• LC duplex glasfiberstikkonfiguration med to fibre til samtidig tovejskommunikation
• Singlemode glasfibertype til lange afstande med lav dæmpning og høj signalkvalitet
• Ceramic sleeve keramisk præcisionshylster, der stabiliserer justeringen af to LC-stik
• Laserbeskyttelses-flip mekanisk afskærmning, der lukker åbningen i koblingen for at begrænse eksponeringen for laserlys
• Keystone standardiseret modulært snap-in format til patchpaneler og vægstik

Generel forklaring om glasfiberkoblinger
• Glasfiber transmitterer data via lyssignaler i stedet for elektriske signaler
• Singlemode glasfiber bruger én lysbane og er velegnet til lange afstande og backbone-forbindelser
• Multimode glasfiber bruger flere lysbaner og er velegnet til kortere afstande inden for bygninger og datacentre
• LC kompakt glasfiberstik med 1,25 mm ferrule til høj porttæthed
• Simplex enkelt glasfiber til dataoverførsel i én retning
• Duplex to glasfibre til samtidig kommunikation i begge retninger
