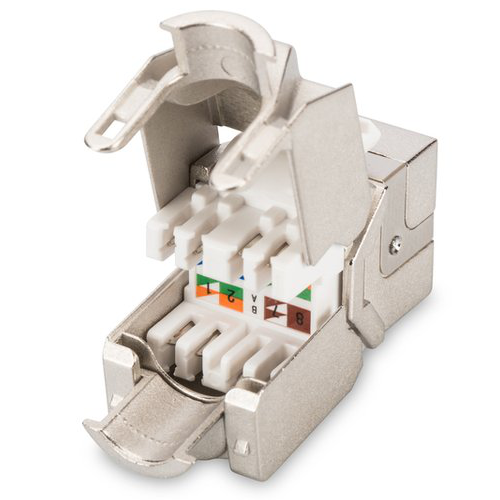

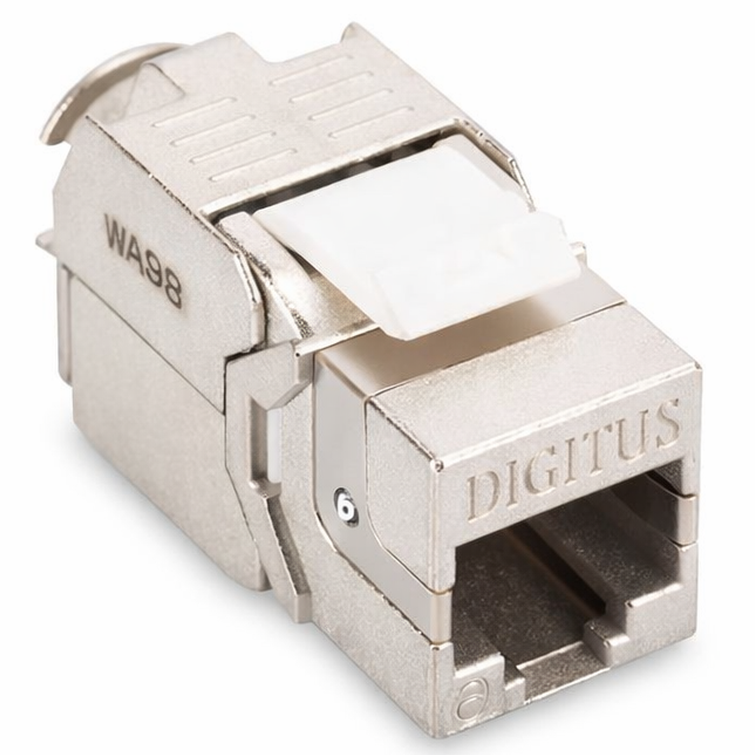

RJ45 LSA keystone – Cat 6
RJ45 LSA keystone modul til tilslutning af twisted pair netværkskabler inden for Cat 6-installationer. Velegnet til snap-in montering i keystone-systemer og udstyret med en RJ45 hun-tilslutning og LSA-tilslutning.

Anvendelse
Til tilslutning af faste og fleksible netværkskabler til en RJ45-tilslutning inden for strukturerede netværksinstallationer, såsom vægstik og patchpaneler.

Udførelse & tilslutninger
• Ekstern tilslutning: RJ45 hun (8P8C)
• Intern tilslutning: LSA
• Montering af ledere: værktøjsfri
• Fastgørelse: snap-in
• Kabelkodning: T568A og T568B
• Kabelmontering: integreret kabelbinder
• Husmateriale: trykstøbt zink, forniklet
• RJ45-stikmateriale: ABS (UL 94V-0)

Tekniske specifikationer
• Kategori: Cat 6 (Class E)
• Frekvensområde: op til 250 MHz
• Datatransmission: 1GBase-T
• Afskærmning: ja
• Ledningstykkelse: 22–26 AWG, solid og fleksibel
• Kontaktmateriale: fosforbronz, fortinnet og forgyldt (0,5 μm)
• Afskærmningsmateriale RJ45: fortinnet bronze
• LSA-terminering: Krone LSA+
• Indføringskraft: maks. 30 N (IEC 60603-7-5)
• Trækbelastning: 7,7 kg mellem stik og konnektor
• Kontaktmodstand: < 20 mΩ
• Isoleringsmodstand: > 500 MΩ
• Dielektrisk styrke: 1000 VDC (kontakt-kontakt), 1500 VDC (kontakt-jord)
• Antal stikcyklusser RJ45: > 750
• Antal klemcyklusser LSA: > 200
• Driftstemperatur: -20 °C til 70 °C

Godkendelser & standarder
• ISO/IEC 11801 (3. udgave) – International standard for strukturerede kablingssystemer og ydelseskrav til datanetværk.
• EN 50173-1 – Europæisk standard for opbygning og ydeevne af generiske kablingssystemer.
• ANSI/TIA/EIA 568-C – Amerikansk standard for twisted pair kabler og stikydelse.

Installation & montering
Denne keystone kan monteres i egnede keystone-vægstik og keystone-patchpaneler.
